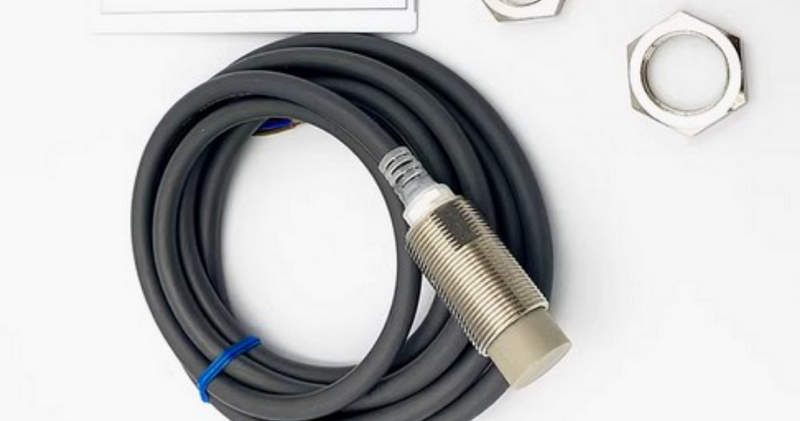

Индуктивный датчик EMAS E2E-X10ME1-Z — бесконтактный контроль положения металлических объектов
В автоматизированных производственных системах требуется точное определение положения деталей без механического контакта с движущимися элементами. EMAS E2E-X10ME1-Z представляет собой индуктивный датчик приближения, предназначенный для обнаружения металлических объектов в составе систем управления и контроля. Принцип работы устройства основан на изменении электромагнитного поля в зоне чувствительного элемента. При появлении металлического предмета перед рабочей поверхностью датчика изменяются параметры внутреннего генератора, после чего электронная схема формирует управляющий сигнал для подключенного оборудования. Такой способ контроля позволяет использовать датчик в условиях частых срабатываний, где применение механических концевых выключателей может привести к ускоренному износу контактных элементов.
Технические характеристики
Параметры EMAS E2E-X10ME1-Z определяют возможности применения устройства в промышленной автоматике. Ниже рассмотрим основные характеристики:
- бренд — EMAS,
- категория — индуктивный датчик приближения,
- модель — E2E-X10ME1-Z,
- тип чувствительного элемента — бесконтактный индуктивный,
- диаметр корпуса — 18 мм,
- тип монтажа — цилиндрический,
- рабочее напряжение — 8–30 В DC,
- тип выхода — PNP,
- логика выхода — нормально открытый контакт,
- дальность срабатывания — 10 мм,
- объект обнаружения — металлические материалы,
- частота переключения — высокая для задач промышленной автоматики,
- подключение — кабельное,
- степень защиты корпуса — IP67,
- материал корпуса — металл,
- рабочая температура — промышленный диапазон,
- защита от переполюсовки — предусмотрена,
- защита от короткого замыкания — предусмотрена.

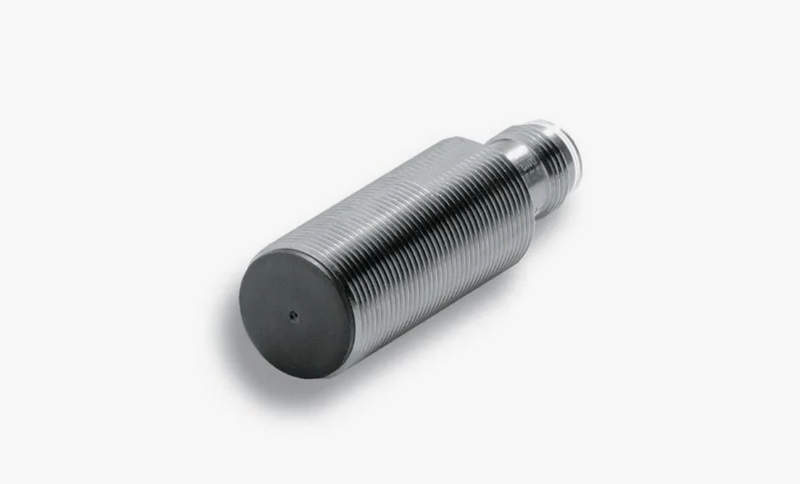

Особенности конструкции устройств
В основе EMAS E2E-X10ME1-Z находится индуктивный принцип обнаружения. Внутри корпуса размещены генератор колебаний, чувствительная катушка, электронный преобразователь и выходной каскад. После подачи питания генератор создает переменное электромагнитное поле перед активной зоной датчика. Пока рядом отсутствует металлический объект, параметры этого поля остаются стабильными. При приближении металлической детали в ней возникают вихревые токи, которые изменяют характеристики электромагнитной системы. Электронная схема фиксирует это изменение и преобразует его в электрический управляющий сигнал. В отличие от контактных выключателей, процесс происходит без физического воздействия на корпус устройства, поэтому отсутствует механический износ от постоянных циклов нажатия. Цилиндрический корпус диаметром 18 мм позволяет устанавливать датчик в ограниченном пространстве оборудования. Резьбовое исполнение обеспечивает удобное размещение в монтажных отверстиях машин и механизмов. Выход PNP формирует положительный управляющий сигнал для подключения к входам промышленных контроллеров, модулей автоматики и других устройств обработки информации. Нормально открытая логика означает, что выход активируется только при обнаружении объекта в зоне чувствительности. Степень защиты IP67 обеспечивает устойчивость конструкции к воздействию пыли и кратковременному контакту с водой. Это позволяет использовать датчик в производственных помещениях, где оборудование может подвергаться загрязнению или воздействию технологических жидкостей. Встроенные защитные цепи повышают надежность эксплуатации. Защита от переполюсовки предотвращает повреждение электронной части при неправильном подключении питания, а ограничение короткого замыкания снижает риск выхода из строя выходного каскада. Индуктивная технология делает устройство нечувствительным к цвету, прозрачности и форме объекта.
Области применения
EMAS E2E-X10ME1-Z применяется для задач промышленного контроля положения и наличия металлических элементов. Основные направления использования:
- автоматизированные производственные линии,
- станочное оборудование,
- контроль положения деталей,
- системы сортировки продукции,
- конвейерные механизмы,
- управление приводами,
- контроль перемещения металлических компонентов,
- упаковочное оборудование,
- роботизированные комплексы,
- шкафы промышленной автоматики.
Компания «Олниса» поставляет промышленное оборудование, включая индуктивный датчик EMAS E2E-X10ME1-Z. Заказчикам доступны технические консультации по характеристикам оборудования, параметрам подключения, типу выхода и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Конструкция EMAS E2E-X10ME1-Z обеспечивает стабильное обнаружение металлических объектов в автоматизированных системах. К ключевым преимуществам относятся:
- бесконтактный принцип работы,
- отсутствие механического износа,
- дальность обнаружения 10 мм,
- питание 8–30 В DC,
- PNP-выход,
- нормально открытая логика,
- цилиндрический корпус диаметром 18 мм,
- степень защиты IP67,
- защита от переполюсовки,
- защита от короткого замыкания,
- работа с различными металлическими объектами,
- подход для промышленных условий эксплуатации,
- быстрое переключение при обнаружении детали.
Таким образом, EMAS E2E-X10ME1-Z представляет собой индуктивный бесконтактный датчик, который преобразует изменение электромагнитного поля в управляющий электрический сигнал. Отсутствие механического контакта позволяет использовать устройство в системах с большим количеством циклов переключения. Компактный корпус, дальность срабатывания 10 мм, питание 8–30 В DC и защита IP67 делают модель подходящей для оборудования промышленной автоматизации.
