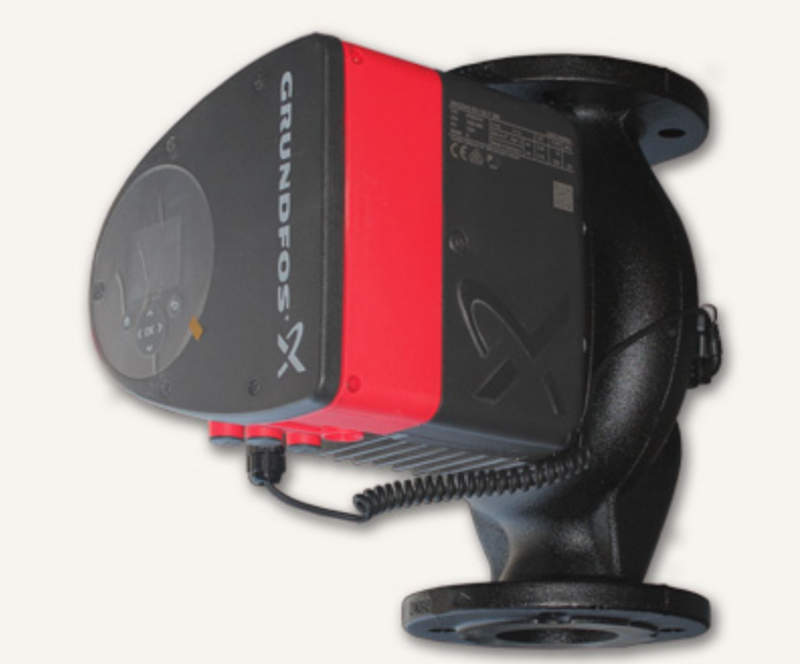

Циркуляционный насос Grundfos MAGNA3 32-120 F 97924261 — электронное управление потоком в системах отопления

Современная система отопления зависит не только от мощности источника тепла, но и от способности правильно распределять теплоноситель между всеми участками контура. Избыточный расход приводит к лишнему потреблению энергии, а недостаточный — к снижению эффективности отдельных зон. Grundfos MAGNA3 32-120 F 97924261 использует электронное управление двигателем, чтобы изменять рабочие параметры насоса в зависимости от текущего сопротивления системы. Модель относится к циркуляционному оборудованию с электронно-коммутируемым двигателем и постоянными магнитами. Такая архитектура позволяет отказаться от традиционной регулировки только переключением скорости и перейти к автоматическому изменению характеристик в процессе работы.

Технические характеристики

Параметры MAGNA3 32-120 F определяют его применение в системах с повышенными требованиями к напору и регулированию. Основные характеристики следующие:

• бренд — Grundfos,
• категория — электронный циркуляционный насос,
• серия — MAGNA3,
• модель — MAGNA3 32-120 F,
• номер изделия — 97924261,
• тип подключения — фланцевый,
• условный диаметр — DN32,
• монтажная длина — 180 мм,
• максимальный напор — 12 м,
• максимальная производительность — около 11 м³/ч,
• электропитание — 1 × 230 В,
• частота сети — 50/60 Гц,
• мощность двигателя — до 450 Вт,
• тип двигателя — ECM с постоянными магнитами,
• степень защиты — IPX4D,
• класс изоляции — F,
• максимальное рабочее давление — 10 бар,
• температура жидкости — от −10 до +110 °C,
• температура окружающей среды — до +40 °C,
• материал корпуса — чугун,
• рабочее колесо — композит,
• вал — керамический,
• подшипники — керамические,
• энергоэффективность — класс IE5 по технологии двигателя.

Особенности конструкции устройств

В основе Grundfos MAGNA3 32-120 F 97924261 находится электронно-коммутируемый двигатель. В отличие от классических асинхронных приводов с фиксированной частотой вращения, такой двигатель получает команды от встроенной электроники и может изменять скорость вращения ротора. Рабочий процесс начинается с анализа состояния гидравлического контура. Встроенные датчики отслеживают параметры системы, после чего управляющая электроника корректирует частоту вращения двигателя. Если сопротивление трубопровода увеличивается из-за изменения положения клапанов или снижения потребления, насос адаптирует работу под новые условия. Гидравлическая часть построена по центробежному принципу. Поток поступает к центральной части рабочего колеса, где получает ускорение. Далее жидкость перемещается к периферии, а корпус преобразует скорость движения в давление. За счет этого создается необходимый перепад для циркуляции через отопительные приборы, теплообменники и распределительные узлы. Фланцевое исполнение DN32 рассчитано на монтаж в инженерных системах с увеличенными расходами. Такое подключение обеспечивает надежную фиксацию оборудования и применяется там, где резьбовые соединения уже не являются оптимальным решением. Корпус насосной части выполнен из чугуна. Внутренние элементы, контактирующие с рабочей средой, используют материалы, рассчитанные на длительную эксплуатацию в водяных контурах. Керамический вал и подшипники снижают влияние износа при постоянном вращении. Особенностью MAGNA3 является широкий набор режимов регулирования. Насос может работать с поддержанием постоянного давления, пропорционального давления или по фиксированной характеристике. Это позволяет использовать одну модель в различных типах гидравлических систем. Электронный блок управления размещен непосредственно на насосе. Он контролирует параметры работы и обеспечивает взаимодействие с современными системами автоматизации.

Области применения

Grundfos MAGNA3 32-120 F используется в системах, где требуется автоматическое поддержание циркуляции. Основные направления применения:

• отопление коммерческих зданий,
• промышленные тепловые контуры,
• системы вентиляции с водяными нагревателями,
• циркуляция через теплообменники,
• тепловые пункты,
• системы кондиционирования,
• контуры охлаждения оборудования,
• многозональные отопительные системы,
• инженерные сети с переменной нагрузкой,
• автоматизированные системы управления зданием.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos MAGNA3 32-120 F 97924261. Заказчикам доступны технические консультации по характеристикам оборудования, режимам регулирования, подключению и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Конструкция MAGNA3 сочетает электронное управление, энергоэффективный двигатель и адаптацию к изменению гидравлических условий. К ключевым преимуществам относятся:

• автоматическое изменение производительности,
• напор до 12 м,
• фланцевое подключение DN32,
• монтажная длина 180 мм,
• двигатель с постоянными магнитами,
• низкое энергопотребление,
• встроенная система регулирования,
• несколько режимов управления давлением,
• работа с температурой жидкости до +110 °C,
• степень защиты IPX4D,
• керамические подшипники,
• компактная конструкция,
• совместимость с автоматизированными инженерными системами,
• снижение избыточной циркуляции.

Таким образом, Grundfos MAGNA3 32-120 F 97924261 представляет собой электронный циркуляционный насос, который изменяет свою работу в соответствии с текущими условиями системы. Встроенная автоматика анализирует параметры контура и корректирует скорость двигателя, поддерживая требуемую циркуляцию без постоянного ручного вмешательства.
