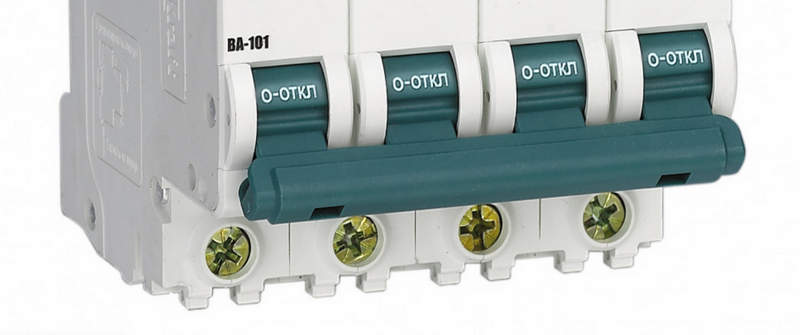

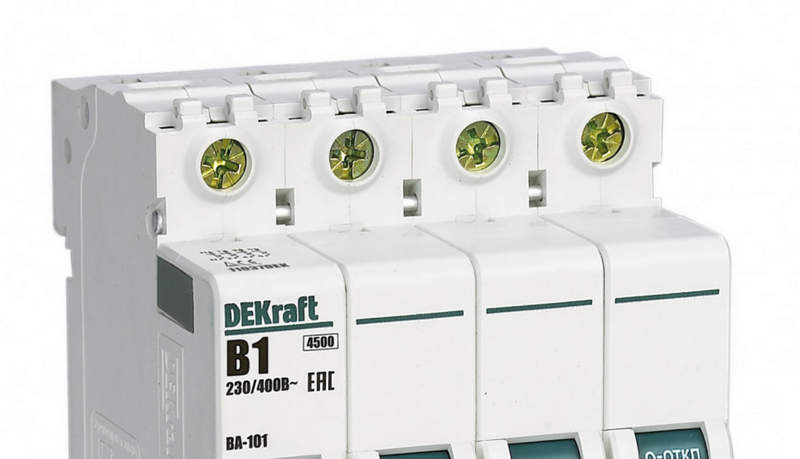

DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK — цена на четырехполюсный автоматический выключатель
При проектировании распределительных устройств большое значение имеет не только способность оборудования пропускать электрический ток, но и возможность быстро ограничить последствия аварийных процессов. DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK используется в качестве защитно-коммутационного элемента для низкотоковых четырехполюсных линий переменного напряжения. Аппарат предназначен для установки внутри электрических щитов и шкафов управления. Его задача заключается в разделении рабочего режима и аварийной ситуации: при штатной эксплуатации цепь остается замкнутой, а при превышении заданных параметров происходит автоматическое отключение. Модель сочетает компактный корпус для DIN-монтажа и классическую систему защиты с двумя видами расцепления. Это позволяет контролировать как постепенное увеличение нагрузки, так и резкое возникновение сверхтока.
Технические характеристики
Конструктивные и электрические параметры определяют область использования автоматического выключателя DEKraft. Ниже рассмотрим основные показатели:
- бренд — DEKraft,
- серия — ВА-101,
- модель — ВА-101 4P 1А B 4,5 кА,
- артикул — 11037DEK,
- тип оборудования — автоматический выключатель,
- количество защищаемых полюсов — 4,
- номинальный ток — 1 А,
- характеристика отключения — B,
- предельная отключающая способность — 4,5 кА,
- рабочее напряжение — до 400 В переменного тока,
- частота эксплуатации — 50/60 Гц,
- тип защиты — тепловая и электромагнитная,
- способ установки — монтаж на DIN-рейку,
- исполнение корпуса — модульное,
- ширина установки — 4 модуля,
- степень защиты лицевой части — IP20,
- класс ограничения тока — 3,
- допустимая температура эксплуатации — от −25 до +60 °C,
- механический ресурс — до 20 000 операций,
- электрический ресурс — до 10 000 коммутаций,
- совместимость с дополнительными устройствами — предусмотрена.
Особенности конструкции устройств
Работа DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK основана на последовательном контроле состояния электрической цепи. Внутри корпуса расположены контактная группа, приводной механизм и два защитных узла, каждый из которых отвечает за свой тип неисправности. В нормальном режиме ток проходит через неподвижные и подвижные контакты аппарата. Механизм удерживает их в замкнутом положении, обеспечивая питание подключенной линии. Пользователь может вручную включать или отключать автомат при проведении работ в распределительном щите. При появлении длительной перегрузки начинает действовать тепловая часть защиты. Нагрев токопроводящего элемента передается биметаллической пластине. Постепенное изменение ее формы приводит к освобождению механизма расцепления и размыканию контактов. Другой принцип используется при коротком замыкании. Когда ток многократно превышает номинальное значение, электромагнитный узел создает усилие, достаточное для мгновенного отключения. Такой механизм позволяет сократить время воздействия аварийного тока на кабели и подключенное оборудование. Четырехполюсная конструкция дает возможность одновременно отключать все связанные проводники. Это особенно важно в трехфазных сетях, где требуется исключить ситуацию, когда часть цепи остается под напряжением после срабатывания защиты. Особенностью характеристики B является относительно чувствительный диапазон магнитного отключения. Такой вариант применяется в цепях без значительных пусковых токов, например в линиях управления, освещения и питания электронных устройств.
Области применения
Автоматический выключатель DEKraft ВА-101 4P 1А B 4,5 кА используется в системах, где требуется защита небольших электрических нагрузок. Основные направления применения:
- шкафы управления промышленным оборудованием,
- цепи автоматики,
- системы контроля и измерения,
- распределительные панели,
- электрические цепи сигнализации,
- вспомогательные линии управления,
- модульные щиты зданий,
- цепи освещения с небольшими нагрузками,
- защита электронных блоков,
- трехфазные вспомогательные сети.
Компания «Олниса» поставляет электротехническое оборудование, включая DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK. Цена автоматического выключателя DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK составляет 1295,64 руб. Заказчикам доступны технические консультации по характеристикам оборудования, параметрам защиты, номинальным токам и особенностям применения. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Конструкция ВА-101 позволяет использовать устройство как элемент защиты и управления электрическими линиями. Ключевыми особенностями являются:
- четырехполюсное исполнение,
- низкий номинальный ток 1 А,
- характеристика отключения B,
- отключающая способность 4,5 кА,
- двухступенчатая система защиты,
- тепловой контроль перегрузки,
- электромагнитное отключение при коротком замыкании,
- монтаж на стандартную DIN-рейку,
- компактная модульная конструкция,
- совместимость с распределительными шкафами,
- длительный механический ресурс,
- возможность установки дополнительных аксессуаров,
- работа в широком температурном диапазоне.
Таким образом, DEKraft ВА-101 4P 1А B 4,5 кА 11037DEK представляет собой компактный автоматический выключатель для защиты четырехпроводных электрических цепей. Устройство объединяет ручную коммутацию и автоматическое отключение при превышении допустимых параметров. Четырехполюсная схема, характеристика B, отключающая способность 4,5 кА и модульное исполнение позволяют применять модель в распределительных системах, шкафах автоматики и вспомогательных электрических цепях.
