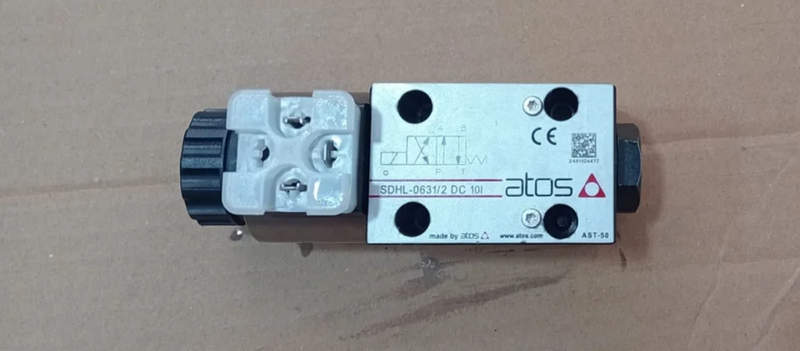

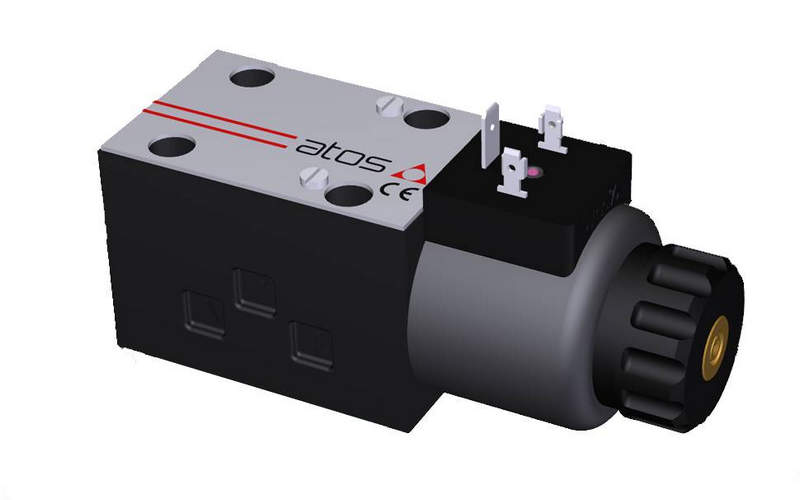

Гидроклапан ATOS SDHL-0631/2-X24DC: стабильная работа и высокая пропускная способность

Atos Shanghai SDHL-0631/2-X24DC — это электромагнитный гидрораспределитель, предназначенный для управления направлением потока рабочей жидкости в гидравлических системах промышленного оборудования. Данная модель относится к линейке распределителей с прямым электромагнитным управлением и используется в составе гидростанций, прессового оборудования, станков, мобильной техники и автоматизированных производственных линий. Гидрораспределители серии SDHL разработаны для работы в условиях повышенных нагрузок, стабильной эксплуатации при переменных давлениях и интенсивных циклах включения. Модификация X24DC указывает на питание катушки постоянным током 24 В DC, что делает устройство совместимым с большинством современных систем промышленной автоматики.

Назначение и функциональная роль в гидросистеме

Гидрораспределитель SDHL-0631/2-X24DC выполняет функцию коммутации потоков рабочей жидкости между различными каналами гидравлической схемы. Он обеспечивает переключение направления движения гидроцилиндров или гидромоторов, а также управляет рабочими и сливными магистралями. Основные функции устройства:

• изменение направления потока масла в гидролиниях;
• переключение рабочих режимов исполнительных механизмов;
• обеспечение реверсивного движения гидроцилиндров;
• перекрытие потока в нейтральном положении;
• интеграция в автоматизированные схемы управления.

Данная модель чаще всего используется в распределительных узлах, где требуется высокая надежность, повторяемость переключения и стабильность характеристик при длительной эксплуатации.

Конструктивные особенности

Гидрораспределитель SDHL-0631/2-X24DC имеет компактный корпус с посадкой под стандартную монтажную плиту. Конструкция рассчитана на установку в соответствии с промышленными стандартами присоединительных поверхностей. Ключевые элементы конструкции:

• корпус из высокопрочной стали или чугуна;
• золотниковый механизм с прецизионной обработкой;
• двухпозиционная схема переключения;
• электромагнит постоянного тока 24 В;
• возвратные пружины;
• уплотнительные элементы из маслостойких материалов;
• разъем под промышленное подключение.

Золотник перемещается под действием электромагнита, обеспечивая открытие и закрытие каналов. При снятии напряжения возвратная пружина возвращает механизм в исходное положение. Конструкция рассчитана на многомиллионный ресурс циклов переключения при условии соблюдения требований к чистоте рабочей жидкости.

Технические характеристики

Для корректного подбора и возможного поиска аналога необходимо учитывать следующие параметры:

• тип управления: электромагнитное, прямого действия;
• напряжение питания: 24 В постоянного тока;
• номинальный диаметр условного прохода: типоразмер 06;
• конфигурация каналов: 4/3 или 4/2 в зависимости от исполнения;
• максимальное рабочее давление: до 350 бар;
• пропускная способность: зависит от конфигурации золотника;
• температурный диапазон рабочей среды: ориентировочно от −20 до +60 C;
• класс защиты катушки: IP65 или выше при правильном подключении;
• монтаж: плиточный, стандарт ISO.

Эти параметры являются определяющими при выборе замены или аналога. Несоответствие по типоразмеру, давлению или схеме каналов приведет к невозможности корректной работы системы.

Принцип работы

Работа распределителя основана на перемещении золотника под воздействием магнитного поля катушки. При подаче напряжения 24 В DC на соленоид создается магнитное усилие, которое преодолевает сопротивление возвратной пружины. В зависимости от конфигурации:

• в первом положении поток направляется от насоса к порту А, при этом порт B соединяется со сливом;
• во втором положении поток перенаправляется к порту B, а порт A соединяется со сливной линией;
• в центральном положении возможна блокировка всех каналов или соединение слива, в зависимости от исполнения золотника.

Такая схема позволяет управлять движением исполнительных механизмов с высокой точностью и минимальной задержкой.

Эксплуатационные особенности

При использовании SDHL-0631/2-X24DC необходимо учитывать:

• чистоту гидравлической жидкости не ниже рекомендованного класса;
• стабильность напряжения питания 24 В DC;
• правильность монтажа на плите без перекосов;
• соответствие температуры окружающей среды паспортным данным;
• исключение вибраций выше допустимых значений.

При соблюдении этих условий оборудование демонстрирует длительный срок службы и стабильность характеристик.

Преимущества модели

Гидрораспределитель SDHL-0631/2-X24DC обладает рядом технических преимуществ:

• компактные габариты;
• высокая устойчивость к давлению;
• совместимость с типовыми гидроплитами;
• быстрое переключение каналов;
• надежная катушка постоянного тока;
• высокий ресурс циклов;
• стабильность характеристик при интенсивной эксплуатации.

Благодаря этим свойствам устройство активно применяется в промышленном машиностроении и автоматизированных системах.

Области применения

Модель используется в различных сегментах промышленности:

• металлообрабатывающие станки;
• гидравлические прессы;
• литейное оборудование;
• промышленные линии сборки;
• подъемно-транспортные механизмы;
• автоматизированные гидростанции;
• специализированная техника.

Универсальность конструкции позволяет интегрировать распределитель в существующие гидросистемы без существенных изменений схемы.

Таким образом, Atos Shanghai SDHL-0631/2-X24DC представляет собой надежный электромагнитный гидрораспределитель для управления потоками рабочей жидкости в системах среднего и высокого давления. Конструкция рассчитана на интенсивную эксплуатацию, отличается устойчивостью к нагрузкам и стабильностью переключения.
