Для чего нужен независимый расцепитель S2C ABB в современных установках
Современные электрические сети требуют высокой степени надежности, безопасности и управляемости. Одним из ключевых элементов, обеспечивающих защиту оборудования и персонала от аварийных ситуаций, является автоматический выключатель. Однако для повышения гибкости управления и автоматизации процессов в электроустановках используются дополнительные устройства — вспомогательные расцепители. Среди них особое место занимает независимый расцепитель S2C, разработанный компанией ABB — мировым лидером в области электротехнического оборудования.
Назначение и принцип работы независимого расцепителя S2C
Независимый расцепитель (НР) — это электромеханическое устройство, которое обеспечивает дистанционное или автоматическое отключение автоматического выключателя при подаче управляющего напряжения на его катушку. В отличие от тепловых или электромагнитных расцепителей, которые реагируют на токовые перегрузки, независимый расцепитель активируется внешним сигналом, что делает его идеальным компонентом для систем автоматического управления. Принцип работы S2C:
- При отсутствии управляющего сигнала расцепитель находится в пассивном состоянии.
- При подаче напряжения (например, 230 В переменного тока) на клеммы расцепителя, внутри устройства активируется электромагнит.
- Электромагнит воздействует на механический рычаг, который соединен с механизмом свободного расцепления автоматического выключателя.
- Происходит мгновенное отключение выключателя — независимо от положения его ручки (включен/выключен).
- После отключения подача напряжения на расцепитель может быть прекращена — он не требует постоянного питания для удержания выключателя в отключенном состоянии.
Важно отметить, что независимый расцепитель не обеспечивает защиту от перегрузок или КЗ — он лишь выполняет функцию удаленного отключения. Защитные функции остаются за самим автоматическим выключателем.

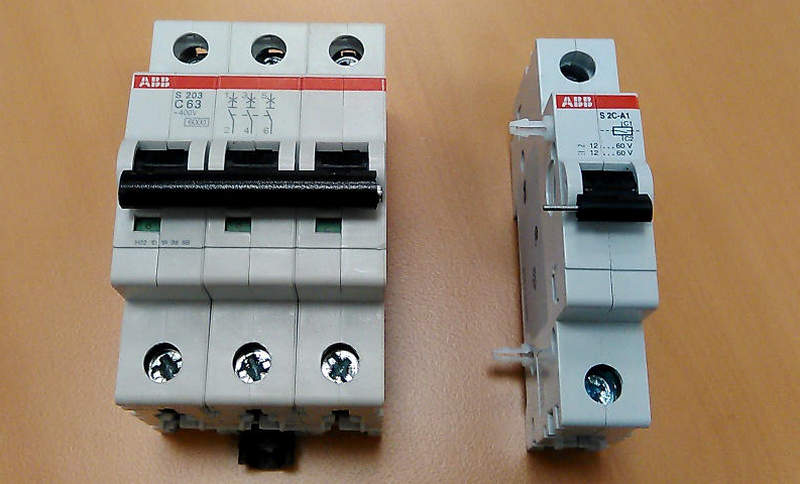

Технические характеристики S2C ABB
Независимый расцепитель S2C выпускается в нескольких модификациях, отличающихся по номинальному напряжению питания:
- S2C-A230 — для переменного тока 230 В
- S2C-A24 — для переменного тока 24 В
- S2C-D24 — для постоянного тока 24 В
Основные технические параметры:
- Номинальное напряжение: 24 В AC/DC или 230 В AC
- Потребляемая мощность: ~3,5 ВА (для 230 В) / ~2,5 ВА (для 24 В)
- Время срабатывания: ≤ 50 мс
- Механическая износостойкость: ≥ 10 000 циклов
- Электрическая износостойкость: ≥ 1 000 циклов при номинальном напряжении
- Степень защиты: IP20
- Температурный режим эксплуатации: от -25C до +55C
- Монтаж: на DIN-рейку, совместим с автоматами серии S200
- Габариты: 1 модуль (17,5 мм)
Устройство имеет два вывода для подключения управляющего напряжения и механический фиксатор для защелкивания на боковой поверхности автомата. Подключение осуществляется с помощью винтовых зажимов, рассчитанных на провод сечением до 2,5 мм2.

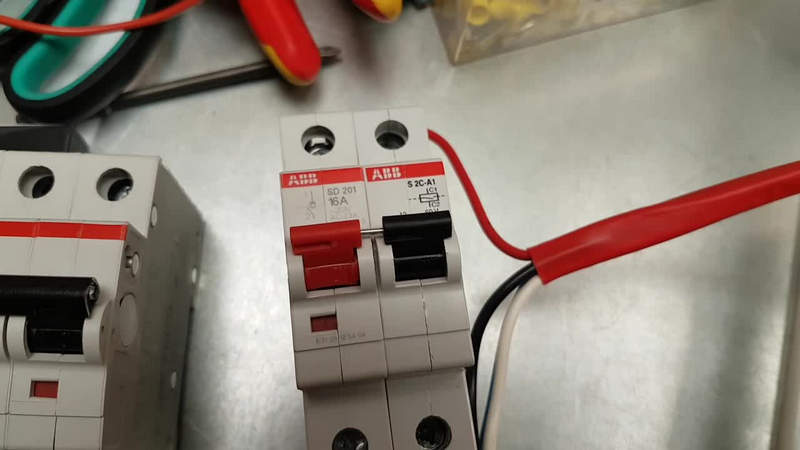

Монтаж и подключение
Монтаж независимого расцепителя S2C прост и не требует специальных инструментов:
- Автоматический выключатель устанавливается на DIN-рейку.
- Расцепитель защелкивается сбоку автомата до щелчка — обеспечивается механическая и электрическая связь.
- К клеммам расцепителя подключаются провода от источника управляющего сигнала (кнопка, реле, контроллер, пожарная сигнализация и т.д.).
- Полярность подключения для моделей переменного тока не имеет значения; для постоянного тока — соблюдается маркировка «+» и «–».
Важно! Перед подключением необходимо обесточить цепь управления и проверить соответствие напряжения питания модели расцепителя.
Сферы применения
Независимый расцепитель S2C ABB находит применение в самых разных областях:
- Один из самых распространенных случаев — интеграция с системой пожарной сигнализации. При срабатывании датчиков дыма или пламени система подает сигнал на расцепитель, который отключает питание вентиляции, освещения или силовых цепей в зоне возгорания, предотвращая распространение огня по кабельным трассам.
- На промышленных объектах, в дата-центрах или жилых комплексах часто требуется централизованное управление электроснабжением. Оператор может дистанционно отключить группу автоматов через SCADA-систему или панель управления, используя реле, подключенные к расцепителям.
- В случае возникновения нештатной ситуации (утечка газа, затопление, взрывоопасная среда) срабатывает аварийная кнопка, которая обесточивает оборудование через независимые расцепители.
- В «умных домах» и зданиях класса «А» расцепители могут использоваться для программного отключения неиспользуемых в данный момент цепей (например, ночью — офисного освещения, в выходные — производственных линий), что позволяет экономить электроэнергию.
Таким образом, независимый расцепитель S2C ABB — это надежное, компактное и простое в установке устройство, значительно расширяющее возможности автоматических выключателей серии S200. Он позволяет интегрировать базовые защитные устройства в сложные системы автоматики, пожарной безопасности и диспетчерского управления, обеспечивая гибкость, безопасность и энергоэффективность современных электроустановок. Благодаря своей универсальности, высокой скорости срабатывания и совместимости с популярными автоматами, S2C стал стандартом де-факто в проектах средней и высокой сложности — от жилых домов до промышленных предприятий. Правильный выбор модели, корректный монтаж и соблюдение правил эксплуатации гарантируют долгий срок службы и безотказную работу системы в целом.
