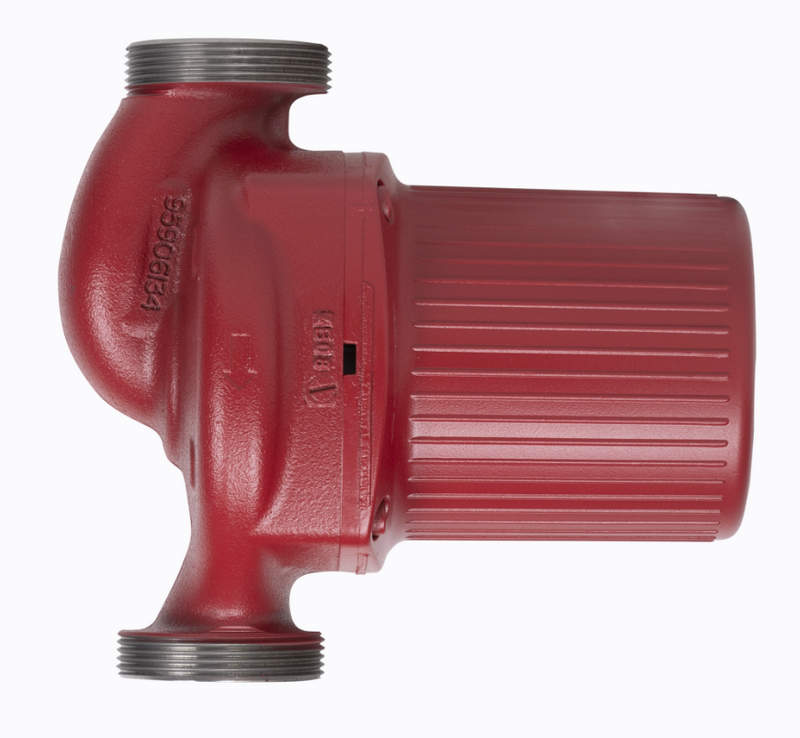

Циркуляционный насос Grundfos UPS 100: конструкция, характеристики и области применения
Циркуляционный насос Grundfos UPS 100 представляет собой серию оборудования, предназначенного для принудительного перемещения теплоносителя в инженерных системах отопления, охлаждения и горячего водоснабжения. Устройства данного типа работают по принципу создания постоянного потока жидкости за счёт вращения рабочего колеса, соединённого с электрическим двигателем. Серия Grundfos UPS 100 получила широкое распространение благодаря сочетанию механической прочности, стабильных гидравлических характеристик и возможности выбора нескольких режимов производительности.
Технические характеристики
Ключевые технические характеристики включают:
- асинхронный электродвигатель с мокрым ротором, охлаждаемым перемещаемой жидкостью,
- три фиксированных режима скорости вращения для регулирования производительности,
- диапазон рабочих температур теплоносителя в стандартных системах до 60 C,
- чугунный корпус насоса для повышения механической прочности конструкции,
- керамические подшипники ротора, обеспечивающие снижение износа при длительной эксплуатации,
- резьбовые присоединения различных размеров, включая G 1 1/2 и G 2,
- монтажная длина отдельных моделей от 130 до 180 мм,
- производительность отдельных исполнений до 11 м3/ч.
Особенности конструкции
Конструкция насоса Grundfos UPS 100 разработана с учётом требований к долговременной работе в замкнутых инженерных контурах. Главным элементом является двигатель с мокрым ротором, при котором внутренняя часть вращающегося узла находится непосредственно в рабочей жидкости. Такой принцип позволяет одновременно охлаждать двигатель и обеспечивать смазку подшипников без применения сложной системы внешнего обслуживания. Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и воздействию давления внутри системы. Внутренние элементы изготовлены из материалов, рассчитанных на постоянный контакт с теплоносителем. Рабочее колесо формирует стабильный поток, а направляющие элементы гидравлической части снижают потери энергии при перемещении жидкости. Электродвигатель имеет несколько ступеней регулирования скорости вращения. Переключение режимов позволяет изменять напор и расход без применения внешних преобразователей частоты. Первый режим обеспечивает минимальное энергопотребление при сниженной нагрузке, второй используется для стандартной эксплуатации, третий применяется при необходимости максимальной циркуляции. Конструктивные особенности Grundfos UPS 100 включают:
- мокрый ротор, объединяющий двигатель и гидравлическую часть в едином компактном корпусе,
- керамический вал и подшипники, устойчивые к воздействию примесей в теплоносителе,
- рабочее колесо, обеспечивающее преобразование вращательного движения в поток жидкости,
- защитный корпус двигателя с изоляцией внутренних электрических элементов,
- компактную форму для установки в ограниченном пространстве,
- трёхскоростную систему управления режимами производительности.
Преимущества оборудования
К основным преимуществам Grundfos UPS 100 относятся:
- надёжность конструкции при длительной эксплуатации,
- экономичное энергопотребление за счёт выбора скорости работы,
- долговечность основных механических компонентов,
- стабильность поддержания циркуляции жидкости,
- универсальность применения в различных инженерных системах,
- компактность и удобство интеграции в трубопроводные схемы.
Таким образом, Grundfos UPS 100 является эффективным решением для организации стабильного перемещения теплоносителя в отопительных, охлаждающих и водоснабжающих системах. Продуманная конструкция с мокрым ротором, прочным корпусом и несколькими режимами работы обеспечивает эксплуатационную надёжность оборудования.
