Что нужно знать о черных клеммах WAGO и их применении?

В современной электротехнике надёжное соединение проводников играет ключевую роль как в бытовых, так и в промышленных установках. Одним из известных решений в этой области является продукция компании WAGO, признанного лидера в области инновационных технологий соединения. Особый интерес представляют так называемые «черные клеммы» WAGO, отличающиеся высокой степенью надёжности, простотой монтажа и долговечностью.

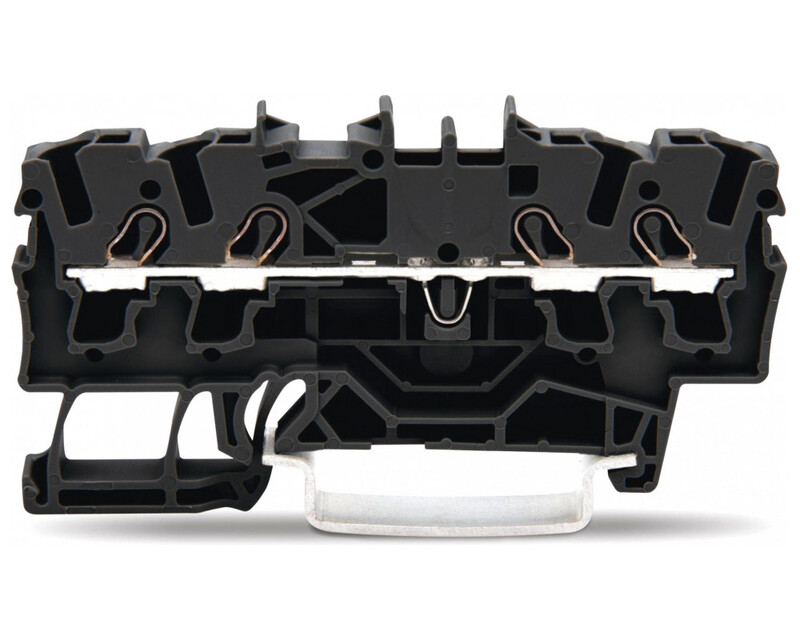

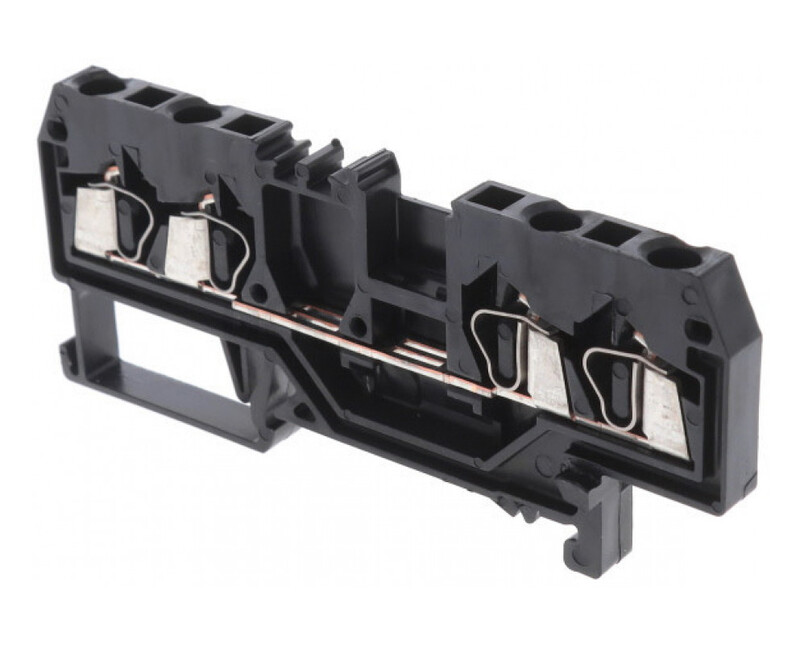

Конструкция и принцип работы WAGO черной клеммы

Клеммы WAGO (независимо от серии или цвета корпуса) основаны на применении фирменной технологии пружинного зажима, которая обеспечивает надёжный контакт провода без использования винтовых соединений. Однако «чёрные» клеммы WAGO обычно относятся к специализированным вариантам (например, повышенной термостойкости, для уличного монтажа или для особых условий эксплуатации), но принцип их действия и общая конструкция в большинстве случаев похожи на стандартные серии. Ниже представлены основные моменты:

• Корпус: Выполнен из высококачественного негорючего полимера (например, поликарбонат, полиамид и т. п.), чаще всего со стойкостью к высоким температурам и воздействию ультрафиолета (если речь об уличном применении). «Чёрный» цвет может указывать на дополнительную защиту от УФ-излучения или соответствовать специфическим стандартам (например, клеммы для фотогальванических установок – Solar-раздел, или для высокотемпературных сред).
• Пружинный зажим (клеммный механизм): Ядром системы является зажимная пружина из специальной пружинной стали, которая обеспечивает постоянное контактное давление. В зависимости от серии, зажим может быть рычажным (как в серии WAGO 221/222) или толкательного типа (как в серии 2273/773).
• Контактная пластина: При вставке провода металлическая пластина прижимается к жиле под давлением пружины, формируя надёжный контакт. Материал контактной пластины (обычно латунь или медь с покрытием) рассчитан на минимизацию переходного сопротивления и коррозии.

Принцип работы включает в себя:

• Подготовка провода: В соответствии с инструкцией конкретной серии снимается изоляция (обычно 8–12 мм, точное значение указывается на корпусе или в документации).
• При рычажном механизме (WAGO 221/222): Откиньте рычажок вверх, при этом пружина освобождает внутреннее пространство клеммы. Вставьте зачищенный конец провода в соответствующее отверстие. Опустите рычажок обратно: пружина прижмётся к жиле, зафиксировав её.
• При толкательном механизме (WAGO 2273/773): Вставьте зачищенный конец провода прямо в отверстие. Внутренняя пружина автоматически отогнётся и затем вернётся в исходное положение, надёжно зажав жилу.
• Формирование контакта: Пружина создаёт постоянное давление на токопроводящую жилу. Материал пластин и форма зажима обеспечивают достаточную площадь соприкосновения и низкое контактное сопротивление.
• Рычажные клеммы легко преображать: достаточно вновь поднять рычаг и освободить/заменить провод.

Толкательные (push-in) модели формально не предназначены для повторного использования с многократными перестановками проводов, хотя при аккуратном снятии провода (путём поворота и вытягивания) иногда возможно повторное применение. Но производитель обычно рекомендует при необходимости переделать соединение с новой клеммой.

Преимущества использования WAGO черной клеммы

Благодаря использованию высококачественных материалов и инновационному пружинному механизму, клеммы WAGO демонстрируют отличные эксплуатационные характеристики даже при длительной работе в сложных условиях. Прочное соединение обеспечивает минимальное сопротивление контакту, что важно для предотвращения перегрева и последующих неисправностей. Отсутствие необходимости в использовании специальных инструментов существенно упрощает процесс установки. Это не только снижает затраты времени, но и уменьшает вероятность ошибок при монтаже, что особенно важно при работе с большими объёмами соединительных элементов.

«Черные клеммы» WAGO успешно применяются в различных областях: от бытовой электрики до сложных систем автоматизации на производственных линиях. Их универсальность позволяет использовать в различных конфигурациях электрических цепей, обеспечивая высокую степень безопасности и надёжности. Конструкция клемм обеспечивает минимальное риск возникновения короткого замыкания и перегрева, что способствует повышенной безопасности эксплуатации. Кроме того, изделия проходят строгий контроль качества и сертификацию в соответствии с международными нормами, что гарантирует их соответствие требованиям современных стандартов.

Таким образом, WAGO черная клемма представляет собой инновационное решение в сфере электротехнических соединений, объединяя в себе высокое качество, простоту установки и надежность эксплуатации. Продукция компании WAGO, созданная с учетом современных требований к безопасности и эффективности, успешно применяется как в бытовой, так и в промышленной электрике. Благодаря постоянному внедрению новых технологий и совершенствованию производственных процессов, «черные клеммы» остаются актуальным и востребованным решением для профессионалов, стремящихся обеспечить надежность и долговечность электрических систем.
