Обзор WAGO 2060: Удобство и надежность в каждом подключении

Клеммные колодки занимают важное место в электротехнической отрасли, обеспечивая надежное и безопасное соединение проводников. Современные требования к компактности, простоте монтажа и повышенной надежности делают данные изделия неотъемлемой частью при проектировании как бытовых, так и промышленных устройств. Одной из наиболее популярных и инновационных серий клеммных колодок является WAGO 2060, разработанная специально с учетом потребностей светотехнической и электронной промышленности.

Назначение и область применения серии WAGO 2060

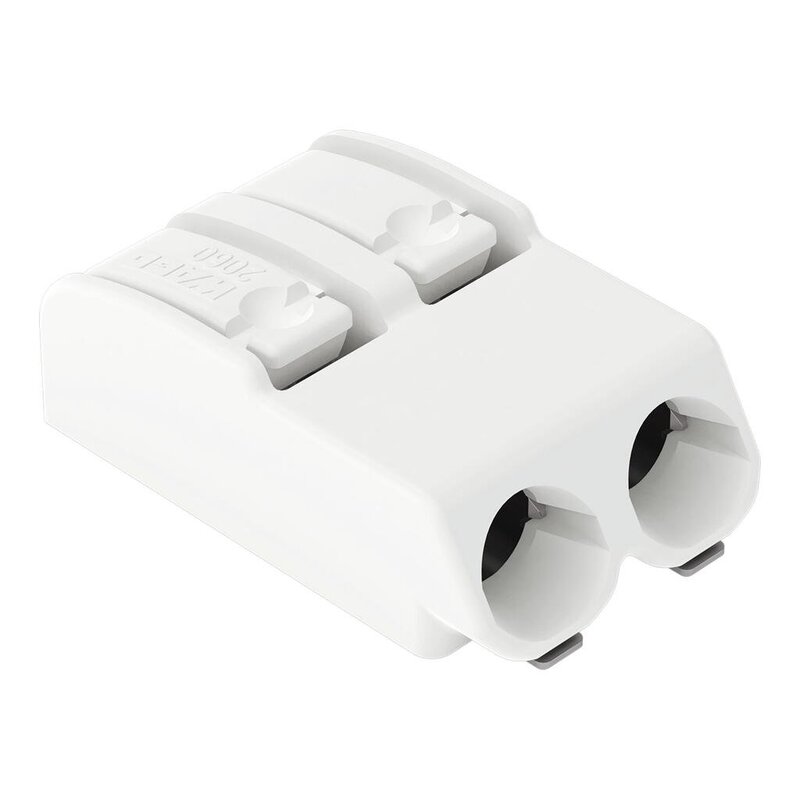

WAGO 2060 – это клеммная колодка (иногда её называют "клемма" или "разъем"), специально разработанная для монтажа на печатную плату (Surface Mount Device, SMD) с минимальными габаритами и удобной системой подключения. Основное назначение клеммных колодок серии 2060 – создание электромонтажных соединений на светодиодных модулях (LED-модулях), платах для освещения, а также в других электронных устройствах с повышенными требованиями к компактности и малой высоте посадки. Благодаря минимальному профилю, клеммные колодки 2060 позволяют экономить пространство на печатных платах, что особенно важно при массовом производстве осветительных изделий.

Помимо индустрии освещения, данные клеммы могут применяться:

• В системах промышленной автоматики;
• В бытовых приборах, требующих компактных соединений;
• В приборах медицинского назначения, где важно исключить вероятность ошибок при соединении и обеспечить стабильную работу;
• В телекоммуникационном оборудовании;
• В любой электронике, где актуальны требования к малому форм-фактору и высокой надежности соединений.

Конструкция и технические особенности

Ниже приведены основные особенности конструкции и технические характеристики:

• Клеммы предназначены для монтажа на печатную плату с помощью методов поверхностного монтажа (рефлоу-пайка). Небольшие габариты и плоский корпус позволяют экономить место на плате и обеспечивают более простую автоматизацию при серийном производстве светодиодных модулей.
• В основе лежит технология пружинного зажима WAGO, которая обеспечивает надёжный контакт и исключает необходимость винтового крепежа. Для подключения достаточно вставить проводник до упора в клемму; упругая контактная пружина надёжно фиксирует жилу.
• При необходимости извлечения или перестановки проводника он освобождается нажатием на пружину (есть варианты исполнения с кнопкой или специальным отверстием для инструмента).
• Выполнен из пластика, устойчивого к высоким температурам, соответствующего требованиям для пайки в условиях рефлоу-процесса (температура пайки обычно до 260 C).
• Как правило, материал корпуса не содержит галогенов (что важно для ряда отраслей и стандартов по экологии и безопасности).
• Чаще всего корпус белого цвета, что удобно для применения на LED-модулях (не «затемняет» плату и не влияет на отражение света).
• Поставляются на ленте в катушках (Tape & Reel), что совместимо с автоматизированным оборудованием для поверхностного монтажа (Pick&Place), упрощая массовое производство.

Ниже приведены типовые технические данные для серии 2060 (значения могут незначительно варьироваться в зависимости от конкретной модификации: числа контактов, наличия кнопки и т.д.):

• Номинальное сечение подключаемых проводников: Одножильные (сплошные) и гибкие провода с наконечником обычно от 0,2 до 0,75 мм2 (24–18 AWG). При использовании без наконечника (для гибких проводников) возможны некоторые ограничения по толщине изоляции, но, как правило, также укладывается в диапазон до 0,75 мм2.
• Номинальное напряжение и ток: По стандарту IEC (EN 60998/IEC 60947-7-1 и др.): напряжение до 250 В, ток до 9 А (в зависимости от сечения провода и условий эксплуатации). По стандарту UL (UL 1059): может допускаться более высокое напряжение (до 600 В), однако это зависит от конфигурации и условий применения.
• Температурный диапазон: Поддерживает рабочую температуру в диапазоне примерно от –60 C до +105 C (при нормальных условиях эксплуатации). Материал корпуса рассчитан на высокотемпературный процесс рефлоу-пайки (коротковременно до 260 C).

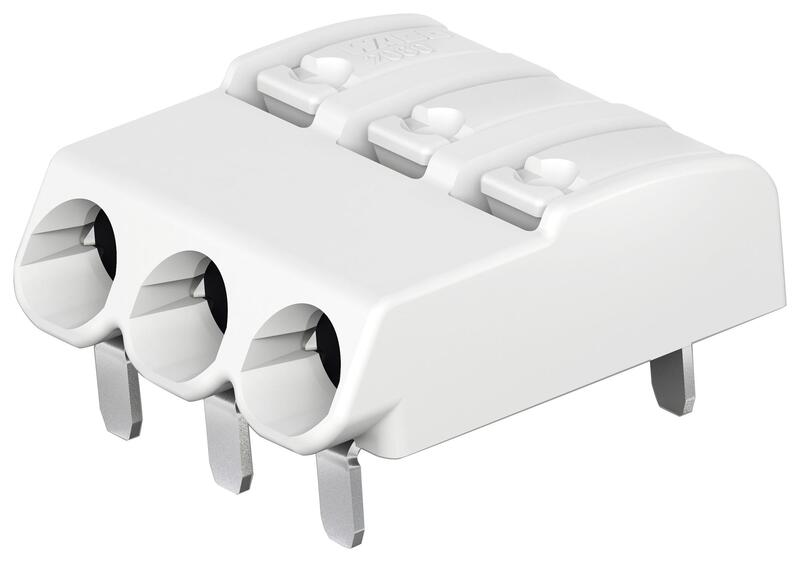

• Шаг (pitch) клеммы: Для серии 2060 обычно используется шаг 4 мм между контактами, что является одной из стандартных сеток в светотехнике и электронике. В зависимости от модели могут быть варианты с разным количеством выводов (1-, 2-, 3-контактные и т.д.).
• Соответствие стандартам: Серия 2060 соответствует международным стандартам (IEC, UL, CSA и т.д.) при условии правильной установки и использования в рамках рекомендованных режимов. Большинство модификаций имеют маркировки UL, ENEC и прочие необходимые для освещения и электроустановок сертификаты.

В целом, клеммная колодка WAGO 2060 является высокотехнологичным решением для компактных электронных устройств, в особенности для светодиодных модулей. Ее отличительные черты – низкий профиль, удобный пружинный зажим, поддержка SMD-монтажа и универсальность в выборе сечения проводника. В совокупности эти особенности обеспечивают надежное соединение, простоту сборки и длительный срок эксплуатации. Благодаря компактности и отказу от винтовых креплений, клеммы серии 2060 позволяют ускорить монтаж и обеспечить высокий уровень вибростойкости. Это делает их привлекательными для широкого спектра отраслей: от индустрии освещения и бытовой техники до промышленного оборудования и автомобильных систем.
