Обзор инновационных решений WAGO 770 для электропроводки

С развитием технологий и усложнением инженерных систем требования к надежности и удобству монтажа электрических соединений постоянно возрастают. Компания WAGO, один из мировых лидеров в области производства электротехнической продукции, предлагает различные решения, упрощающие процесс разводки проводов и обеспечивающие высокий уровень безопасности. Одной из таких разработок является система разъемов для проводников серии WAGO 770.

Конструкция и принцип работы

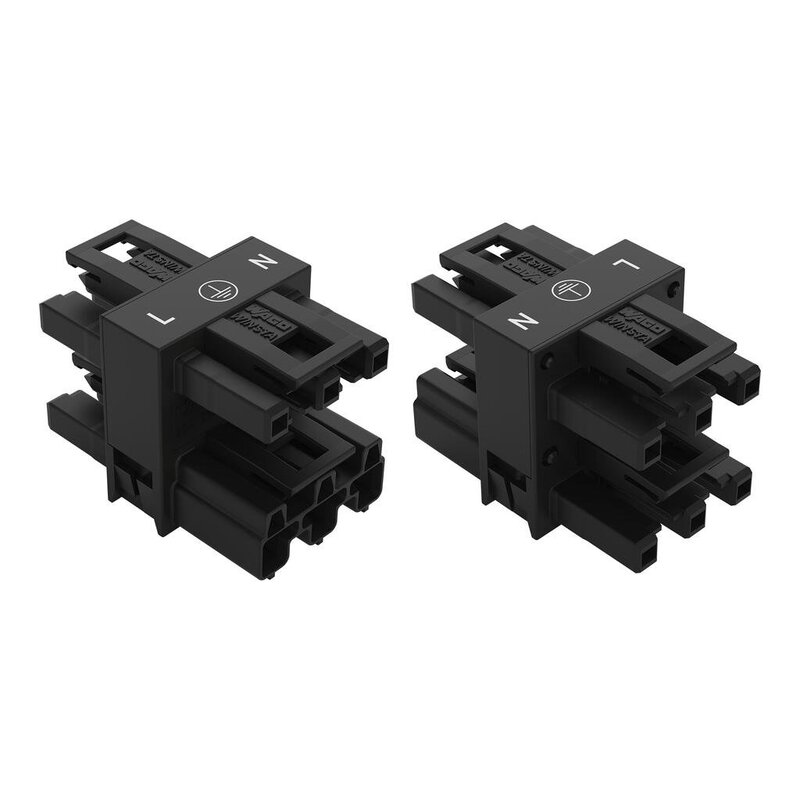

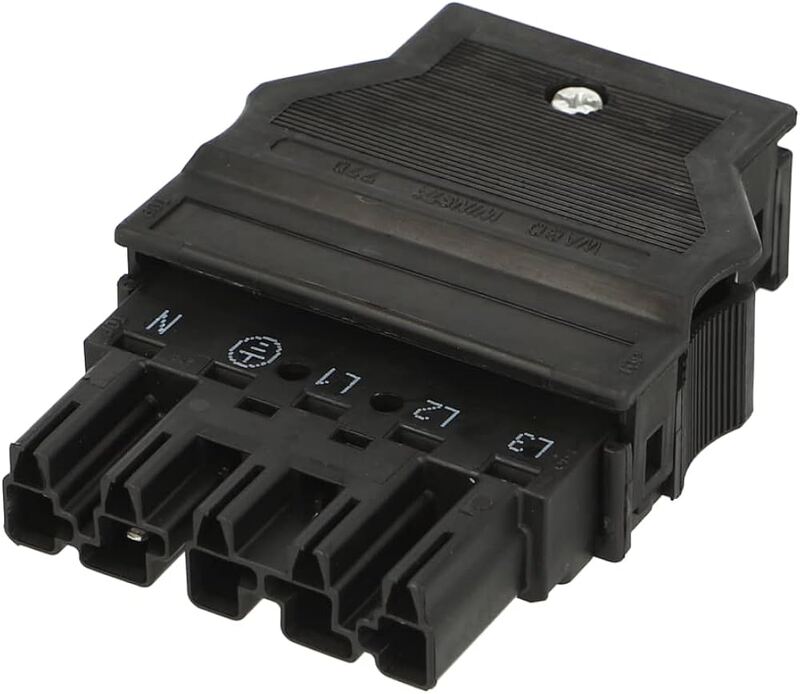

Разъемы WAGO 770 представляют собой пару сочленяемых элементов: один элемент (штекер) устанавливается на питающую линию или ответвление, а другой (розетка) – на потребляющий нагрузку или ответвляющийся кабель. Соединение происходит благодаря точному совпадению геометрии корпуса и контактных элементов. Основные особенности конструкции:

• Корпус из высококачественных полимеров: Полиамид или поликарбонат, стойкий к механическим повреждениям, повышенным температурам и воздействию различных химических сред.
• Пружинные зажимы (технология CAGE CLAMP): Обеспечивают надежное крепление токопроводящих жил без необходимости ручной регулировки болтов или винтов. Это исключает риск ослабления контакта при вибрациях и перепадах температуры.
• Поляризация разъемов: Конструкция разъема выполнена так, что штекер нельзя вставить неверной стороной или повернуть на неправильный угол. Это исключает ошибки подключения и повышает безопасность монтажа.
• Вариативность исполнения: Существуют различные варианты разъемов с учетом числа полюсов (2-, 3-, 4-, 5-, 6-полюсные конфигурации и т. д.), номинальных токов и напряжений, типа проводников (одножильные, многожильные, гибкие).

Принцип работы базируется на вставке жилы проводника под пружинный зажим. При этом пружина автоматически адаптируется к толщине проводника, обеспечивая требуемое контактное давление. Такой метод существенно ускоряет процесс инсталляции и минимизирует риск ослабления контакта.

Технические характеристики и параметры

Разъемы WAGO 770 рассчитаны на различные типоразмеры кабелей и имеют несколько ключевых технических характеристик:

• Номинальное напряжение: обычно 250–400 В (в зависимости от конкретной модификации).
• Номинальный ток: может варьироваться в пределах 16–25 А (некоторые специальные версии допускают и другие значения).
• Диапазон сечения проводника: чаще всего от 0,5 до 2,5 мм2 (при одножильных и многожильных проводах); существуют версии, поддерживающие до 4 мм2.
• Степень защиты: стандартно IP20 (для монтажа в помещениях), при использовании дополнительных уплотнительных элементов и специальных корпусов возможны исполнение IP40, IP44, IP54 или IP65.
• Материал корпуса: высококачественный пластик (полиамид, полипропилен, поликарбонат), обладающий огнестойкими и самозатухающими свойствами.

Наличие разнообразных сертификаций (VDE, UL, CSA, ENEC и др.) подтверждает соответствие разъемов WAGO 770 международным стандартам и делает их допустимыми для использования во многих странах мира.

Основные преимущества разъемов WAGO 770

Включают в себя:

• Пружинная технология позволяет быстро устанавливать или демонтировать проводники без помощи дополнительных инструментов. Это особенно актуально при монтаже большого числа соединений в сжатые сроки.
• Благодаря фиксированной конструкции и невозможности ошибочного совмещения штекера и розетки, разъемы WAGO 770 исключают неправильное подключение. Пружинные зажимы обеспечивают стабильный контакт и предотвращают опасность нагрева или короткого замыкания.
• За счет использования высококачественных материалов и оптимального прижимного давления пружин соединения не ослабляются со временем. Это позволяет эксплуатировать систему длительное время без технического обслуживания.
• Разъемы предназначены для многократного разъединения и последующего подключения – это экономит время и средства в случае модернизации, ремонта или переустройства системы.

Технология монтажа и рекомендации по использованию

Для правильного и безопасного использования разъемов WAGO 770 необходимо соблюдать ряд рекомендаций:

• Подготовка кабеля: Снять изоляцию с конца проводника на указанную производителем длину (обычно 9–11 мм). Проверить отсутствие повреждений жил, скруток или обломов. При необходимости выполнить отделку наконечником (если требуется, с учетом рекомендаций по соответствующему исполнению).
• Вставка проводника: Убедиться, что рычаг или зажим находится в открытом положении (для некоторых моделей предусмотрен рычаг, для других зажим открывается вставкой провода). Вставить проводник до упора, чтобы пружинный механизм зафиксировал жилу.
• Соединение штекера и розетки: Совместить соответствующие направляющие, следуя ключам и поляризации разъема. Убедиться, что защелка зафиксировалась (при наличии таковой). Проверить надежность контакта легким потягиванием и осмотром.
• Учет условий эксплуатации: Если требуется герметичное соединение, использовать соответствующие уплотнения и корпуса, обращая внимание на требования по степени защиты (IP20, IP44, IP65 и т. д.). При монтаже на улице или в условиях повышенной влажности желательно обеспечить дополнительную влагозащиту и использовать модели, специально предназначенные для outdoor-применения.
• Регулярная проверка (при необходимости): Несмотря на высокую надежность, рекомендуется периодически осматривать соединения в критически важных системах (например, в промышленной автоматике). При обнаружении повреждений корпуса или признаков перегрева следует заменить разъем, чтобы избежать риска возгорания или короткого замыкания.

Таким образом, система разъемов для проводников WAGO 770 является передовым решением, существенно облегчающим и ускоряющим процесс монтажа в самых различных сферах – от бытового электричества до сложных промышленных объектов. Ее главные достоинства – надежность, простота эксплуатации, универсальность и высокие стандарты безопасности. Использование пружинной технологии крепления позволяет минимизировать человеческий фактор и повысить качество соединений, что особенно важно в современных условиях жестких требований к энергоэффективности и безопасности. Разъемы WAGO 770 заняли прочную позицию на рынке и продолжают развиваться в направлении повышения защитных свойств, упрощения монтажа и интеграции с интеллектуальными системами управления. Таким образом, можно уверенно утверждать, что на сегодняшний день эта система – один из наиболее перспективных и удобных способов организации электрических соединений во множестве отраслей.
