Быстрое отключение оборудования при пересечении луча — WEISHIDQ WGM43-10-4J

В современном промышленном оборудовании безопасность персонала и защита оборудования от несанкционированного вмешательства или опасных ситуаций занимают приоритетное место. Фотоэлектрическая защита, или световая завеса, используется как надежный способ контроля доступа и мгновенной остановки движущихся механизмов. Модель WEISHIDQ WGM43-10-4J представляет собой типичный пример компактной и функциональной фото-защиты, сочетающей простоту подключения, высокую надежность срабатывания и возможность интеграции в существующие линии автоматизации.

Технические характеристики

Фотоэлектрическая защита WEISHIDQ WGM43-10-4J обладает следующими параметрами:

• длина активной зоны — 430 мм;
• количество оптических лучей — 10;
• расстояние между осями лучей — 43 мм;
• напряжение питания — от 12 до 24 В DC;
• тип выхода — транзисторный, PNP/NPN, с возможностью переключения;
• выходной ток — до 100 мА на канал;
• время отклика — не более 15 мс;
• диапазон обнаружения — до 3 м;
• степень защиты корпуса — IP65;
• рабочая температура — от –10 до +55 C;
• габаритные размеры (приемник и передатчик) — около 500×30×25 мм;
• тип подключения — разъем M12 на 4 пина или кабельный вывод (в зависимости от модификации).

Эти характеристики обеспечивают совместимость с широким спектром промышленных контроллеров и позволяют эксплуатировать устройство даже в условиях повышенной влажности или запыленности.

Принцип работы и логика взаимодействия модулей

Фотоэлектрическая защита WEISHIDQ WGM43-10-4J работает по принципу формирования плотной световой завесы, создаваемой инфракрасными лучами, передающимися от одного модуля (передатчика) к другому (приемнику). Каждый из 10 излучателей испускает невидимый луч, который улавливается соответствующим фотодетектором на приемной стороне. При отсутствии помех все лучи беспрепятственно проходят через рабочую зону. Однако при пересечении хотя бы одного луча (например, рукой оператора или сторонним предметом) происходит мгновенное прерывание сигнала.

Сигнальная цепь фиксирует обрыв оптической линии, в результате чего логика управления (встроенная в саму завесу или внешнюю систему) подает сигнал остановки исполнительных механизмов: привода, пресса, манипулятора, и т.д. Срабатывание происходит за доли секунды, исключая травмоопасные ситуации или повреждение деталей оборудования. Транзисторные выходы обеспечивают совместимость как с логическими входами ПЛК, так и с управляющими цепями реле/контакторов, при этом допускается как положительная, так и отрицательная логика, что удобно при проектировании универсальных решений.

Конструктивные особенности и детали исполнения

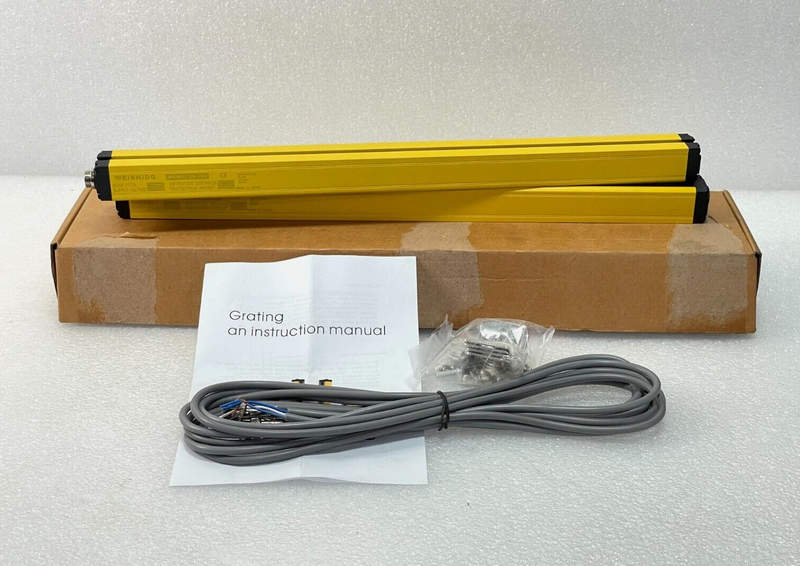

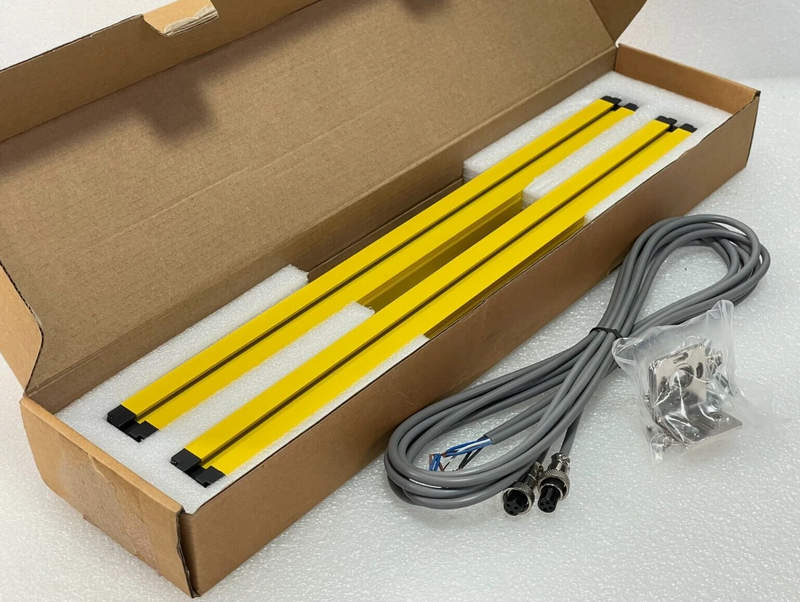

Устройство выполнено в корпусе из анодированного алюминия, обеспечивающего защиту от коррозии и механических повреждений. Передняя часть закрыта прозрачным, но ударопрочным поликарбонатом, устойчивым к ультрафиолетовому излучению. Благодаря компактному прямоугольному сечению и наличию стандартных монтажных пазов, установка устройства возможна на профили и направляющие без использования дополнительных переходников. Важной особенностью является независимая герметизация каждого модуля — при повреждении одного из компонентов возможна быстрая замена без демонтажа всей линии. Кроме того, корпус оборудован индикатором состояния — светодиод показывает наличие питания и активность каналов, что существенно облегчает диагностику и наладку. Разъемное соединение позволяет быстро подсоединить питание и сигнальные линии, а также легко обслуживать систему. Некоторые версии поддерживают встроенные функции самотестирования и контроль загрязнения линз, что актуально для применения в пыльных или жиросодержащих средах.

Области применения

Фото-защита WEISHIDQ WGM43-10-4J применяется на широком спектре производственных участков, где требуется контроль доступа в опасную зону или мгновенное реагирование на появление объекта в определенном секторе. Ниже представлены основные направления использования:

• станки с ЧПУ и автоматические прессы: защита рабочего окна от несанкционированного доступа оператора;
• транспортные линии и конвейеры: остановка ленты при попадании посторонних предметов или нарушении норм загрузки;
• роботизированные ячейки: ограничение доступа персонала в зону движения манипуляторов;
• автоматические упаковочные линии: контроль наличия предметов на заданной траектории и предотвращение поломок;
• медицинское и фармацевтическое оборудование: исключение несанкционированного вмешательства в стерильную зону;
• линии сортировки и контроля: фиксация прохождения объекта по оптическому тракту для точного позиционирования или учета.

Высокая универсальность, простота монтажа и стабильность работы делают данную модель удобной как для новых проектов, так и при модернизации существующего оборудования.

Таким образом, фотоэлектрическая защита WEISHIDQ WGM43-10-4J представляет собой сбалансированное решение для интеграции в современные системы промышленной автоматизации. Высокая чувствительность, быстрая реакция на прерывание луча, устойчивость к внешним воздействиям, а также простота установки и настройки делают эту модель востребованной в самых разных отраслях.
