Блоки Fleck в каталоге Олниса — качественное оборудование для систем очистки воды

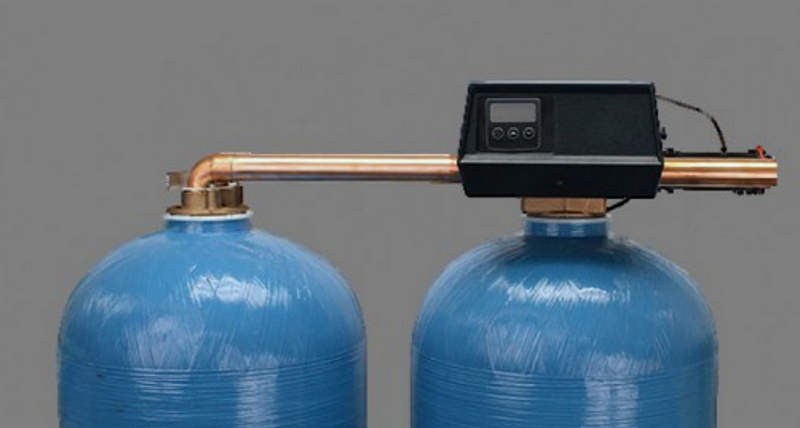

Блоки Fleck применяются в автоматизированных установках фильтрации, умягчения и комплексной водоподготовки. Они объединяют гидравлический управляющий клапан, привод, программный модуль и элементы распределения потоков, благодаря чему обеспечивается переключение оборудования между рабочим режимом и стадиями регенерации. Блок может управлять одним фильтром, умягчителем или системой с несколькими последовательно выполняемыми циклами. Концепция Fleck ориентирована на стабильность расхода и повторяемость рабочих циклов.

Технические характеристики

Основные параметры блоков Fleck зависят от серии, диаметра корпуса и конфигурации управляющего клапана. Для распространенных решений характерны следующие рабочие значения:

• диаметр присоединения к напорной линии от 3/4 до 2 дюймов,
• рабочее давление воды обычно от 1,4 до 8,5 бар,

• допустимая температура обрабатываемой воды в типовых исполнениях до 43 C,
• питание электронных модификаций от сети 230 В через понижающий трансформатор на 12 или 24 В,
• частота питающей сети 50 Гц,
• расход в сервисном режиме ориентировочно от 1 до 25 м3/ч в зависимости от типоразмера,
• продолжительность отдельной стадии регенерации программируется в диапазоне от 1 до 99 минут,
• число основных этапов рабочего цикла достигает 5–6 последовательных операций,
• управление регенерацией выполняется по времени, по объему обработанной воды либо по комбинированному алгоритму,
• встроенный счетчик расхода в объемных версиях фиксирует фактическое водопотребление и инициирует цикл после достижения заданного ресурса,
• резервирование времени позволяет назначать запуск регенерации на период минимального водоразбора, на 02:00,
• внутренние переключающие элементы рассчитаны на многократные циклы при штатных параметрах воды.

Принципы и режимы работы

Работа блока основана на последовательном изменении направления потока через фильтрующую загрузку. В нормальном состоянии вода поступает через входной канал, проходит слой загрузки и направляется к выходу. Когда заданный ресурс исчерпан или наступает установленное время, привод перемещает поршень либо пакет клапанных элементов и формирует новый гидравлический маршрут. Типовой цикл включает несколько стадий:

• сервисный режим с прохождением воды через рабочий слой загрузки,
• обратная промывка с движением потока снизу вверх и разрыхлением фильтрующего материала,
• засасывание регенерационного раствора за счет инжекторного эффекта и его пропускание через загрузку,
• медленная промывка для завершения ионообменных или реагентных процессов,
• быстрая прямая промывка для уплотнения слоя и удаления остатков раствора,
• заполнение реагентного бака расчетным объемом воды перед следующим циклом.

Для умягчителей объемная схема рациональна: момент регенерации определяется фактическим количеством прошедшей воды. При жесткости, например, 5–7 мг-экв/л и известной обменной емкости смолы контроллер может учитывать заданный ресурс установки и оставшийся объем. В фильтрах обезжелезивания или сорбции промывка может запускаться через 1, 2, 3 или больше суток в зависимости от нагрузки.

Особенности конструкции

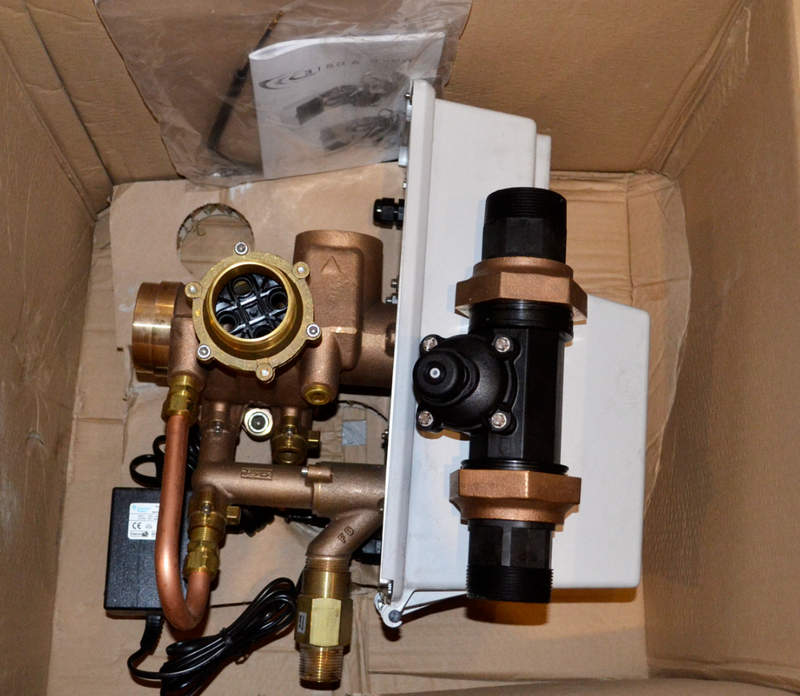

Гидравлическая часть блока Fleck формируется корпусом клапана с системой внутренних каналов, поршневым или клапанным механизмом переключения, уплотнениями, распределительными вставками и соединениями для дренажа, реагентной линии и счетчика. Электромеханический привод преобразует вращение двигателя в строго заданное перемещение управляющего элемента. За последовательность стадий отвечает кулачковый, шестеренчатый либо электронно управляемый механизм. В электронных версиях параметры задаются через панель управления, где сохраняются время суток, длительность стадий, расчетная емкость системы, резерв ресурса и способ запуска регенерации. Важной деталью является инжекторный узел, создающий разрежение и обеспечивающий подачу солевого или другого регенерационного раствора. Диаметр инжектора и дренажного ограничителя выбирается в соответствии с размером баллона и требуемой скоростью промывки. Конструкция рассчитана на циклическую работу, а сменные уплотнения и внутренние элементы позволяют восстанавливать герметичность тракта при износе.

Области применения

Блоки Fleck используются в установках, где необходимо автоматически изменять направление и интенсивность потока воды. Наиболее характерные направления применения следующие:

• бытовые и коммерческие умягчители с ионообменной смолой,
• фильтры удаления железа и марганца,
• угольные сорбционные колонны,
• механические фильтры с гранулированной загрузкой,
• комплексные станции водоподготовки для котельных и технологических линий,
• системы предварительной подготовки воды перед мембранными установками,
• оборудование объектов коммунального, пищевого и производственного назначения.

Таким образом, блоки Fleck представляют собой функциональные узлы автоматического управления водоподготовкой, сочетающие гидравлический клапан, привод и программируемую логику. Их применение позволяет организовать сервис, промывку и регенерацию по заранее заданному алгоритму и поддерживать повторяемость рабочих циклов. Компания «Олниса» осуществляет поставку блоков Fleck и другого промышленного оборудования для систем водоподготовки. Поставка продукции выполняется для предприятий и организаций, которым требуются надежные комплектующие промышленного назначения.
