Автоматический выключатель DEKRAFT ВА 731: технические возможности и преимущества применения
Воздушный автоматический выключатель ВА 731 DEKraft представляет собой силовое коммутационное устройство, предназначенное для защиты электрических сетей низкого напряжения от перегрузок, токов короткого замыкания и аварийных режимов работы. Аппарат относится к классу воздушных автоматических выключателей, где гашение электрической дуги осуществляется в воздушной среде с применением специальных дугогасительных камер. Конструкция устройства ориентирована на использование в распределительных системах промышленного назначения, где требуется высокая отключающая способность, стабильность коммутации и возможность контроля состояния оборудования. Серия ВА 731 DEKraft применяется в составе распределительных шкафов, главных распределительных устройств и вводно-распределительных комплексов.
Технические характеристики
Ключевые технические параметры выключателя ВА 731 DEKraft определяют его применение в промышленных сетях с повышенными требованиями к надежности. Основные характеристики устройства следующие:
- тип аппарата — воздушный автоматический выключатель силового исполнения,
- серия оборудования — DEKraft ВА 731,
- количество полюсов — 3,
- род рабочего тока — переменный ток AC,
- номинальный ток — до 2000 А в отдельных исполнениях,
- номинальное напряжение — до 690 В,
- отключающая способность при напряжении 400 В — до 80 кА,
- степень защиты корпуса — IP40,
- тип расцепительного блока — L или M в зависимости от исполнения,
- тип установки — стационарное или выкатное исполнение,
- тип подключения силовой цепи — заднее горизонтальное присоединение,
- наличие моторного привода — предусмотрено в комплектации отдельных моделей,
- напряжение электромагнита включения — 230 В переменного тока,
- напряжение независимого расцепителя — 230 В переменного тока,
- масса устройства — около 50–70 кг в зависимости от исполнения,
- диапазон номинальных токов серии — от 630 А до 2000 А и выше в различных вариантах исполнения.
Такие параметры позволяют использовать ВА 731 DEKraft для построения надежных систем электроснабжения, где требуется быстрое отключение поврежденных участков цепи и сохранение работоспособности остальных элементов распределительной сети. Выключатели серии выпускаются с различными вариантами исполнения расцепителей и конструктивных решений, что обеспечивает применение оборудования в широком диапазоне промышленных задач. Принцип действия аппарата основан на контроле электрических параметров цепи и автоматическом размыкании контактов при превышении установленных значений тока. При нормальной работе ток проходит через главные контакты выключателя. При возникновении перегрузки или короткого замыкания система защиты формирует команду на отключение, после чего контактная группа размыкается, а возникающая электрическая дуга подавляется в дугогасительной камере.
Особенности конструкции устройств

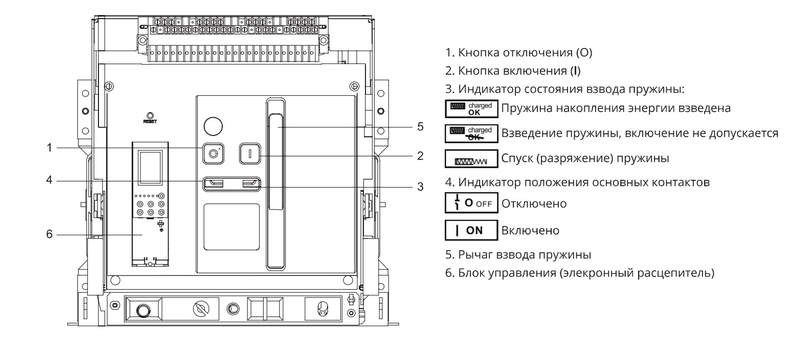

Конструкция ВА 731 DEKraft включает прочный корпус, систему главных контактов, дугогасительные камеры, механизм свободного расцепления и блок управления защитными функциями. Главные токоведущие элементы рассчитаны на прохождение значительных токовых нагрузок, поэтому в конструкции используются материалы с высокой электрической проводимостью и устойчивостью к нагреву. Механизм включения и отключения обеспечивает быстрое перемещение контактной системы, что сокращает продолжительность воздействия аварийных токов на защищаемую сеть. Важной особенностью является возможность оснащения аппарата дополнительными функциональными элементами. В зависимости от модификации устройство может иметь моторный привод, независимый расцепитель, электромагнит включения, сигнальные контакты и вспомогательные контакты состояния. Выкатное исполнение позволяет изменять положение аппарата относительно силовой части распределительного оборудования, обеспечивая удобство контроля состояния выключателя и повышение эксплуатационной гибкости. Работа расцепительного механизма основана на обработке параметров электрической цепи. Блоки управления типа L и M обеспечивают различные алгоритмы защиты, включая реагирование на длительные перегрузки и токи короткого замыкания. Такая система позволяет учитывать особенности нагрузки и поддерживать стабильность работы электрических установок.
Области применения
Основные направления использования воздушного автоматического выключателя ВА 731 DEKraft связаны с промышленными объектами и распределительными системами высокого уровня мощности. Основные области применения следующие:
- главные распределительные щиты предприятий,
- вводные панели низковольтных распределительных устройств,
- секционные панели электрических установок,
- системы распределения энергии на промышленных объектах,
- комплексы управления электроснабжением производственных линий,
- объекты энергетической инфраструктуры,
- шкафы управления с высокими значениями рабочего тока.
Благодаря сочетанию высокой отключающей способности и развитой системы защиты ВА 731 DEKraft применяется в местах, где необходимо обеспечить надежное разделение электрических цепей и защиту оборудования от аварийных воздействий.
Таким образом, воздушный выключатель ВА 731 DEKraft является современным силовым аппаратом для защиты и коммутации промышленных электрических сетей. Высокие показатели номинального тока, отключающей способности и конструктивная надежность делают данное оборудование востребованным решением для распределительных систем различного назначения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая автоматические выключатели DEKraft и другие электротехнические устройства. В каталоге компании представлено оборудование для применения в современных системах электроснабжения предприятий. «Олниса» обеспечивает поставку качественной промышленной продукции от известных производителей с возможностью заказа необходимого оборудования для различных производственных задач.
