ABB CR: простота подключения и стабильная работа

В современном мире, где электрические сети и промышленные системы становятся всё более сложными и интегрированными, надежная защита и управление оборудованием играют ключевую роль в обеспечении бесперебойной работы. Одним из лидеров в области разработки и производства электротехнического оборудования является швейцарско-шведская компания ABB — глобальный технологический гигант с более чем 140-летней историей. Среди широкого спектра продукции ABB особое место занимают реле серии CR — компактные, надежные и универсальные устройства, предназначенные для управления, сигнализации и защиты в промышленной автоматике, энергетике.

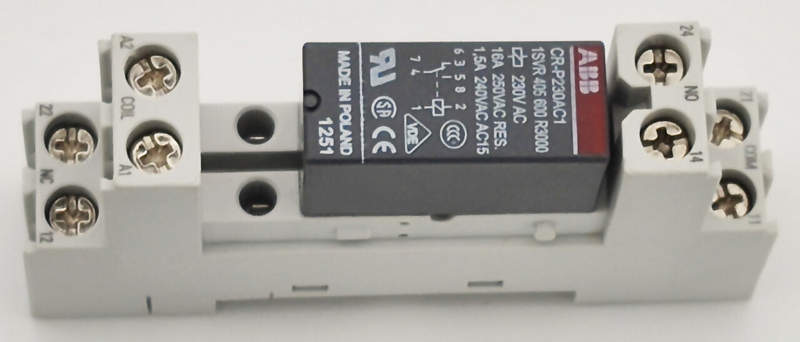

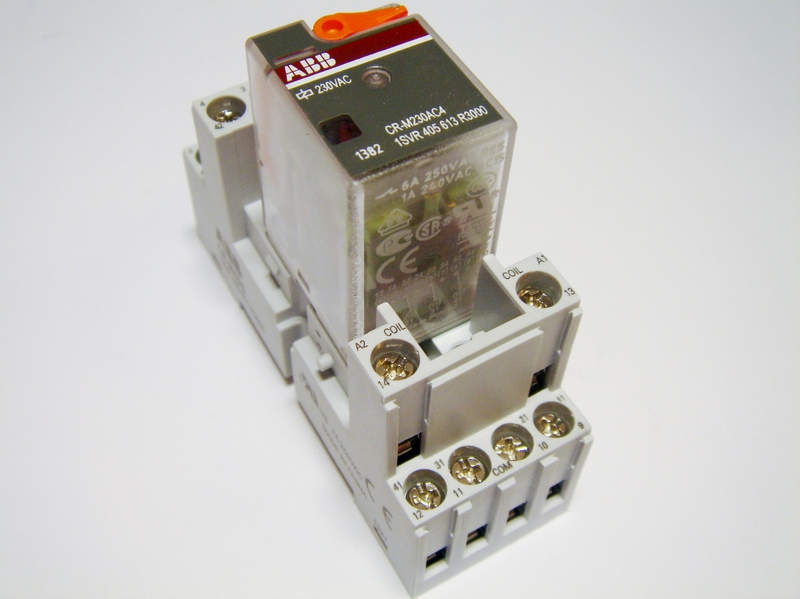

Конструктивные особенности реле ABB CR

Реле серии CR имеют компактный корпус шириной всего 6,2 мм (для однополюсных моделей) или 12,5 мм (для двухполюсных), что позволяет экономить пространство в распределительных шкафах. Корпус выполнен из высококачественного термостойкого пластика, устойчивого к возгоранию (класс V0 по UL 94), что обеспечивает безопасность при эксплуатации. Ключевыми конструктивными элементами являются:

• Катушка управления — доступна на различные напряжения (от 12 В постоянного тока до 240 В переменного тока), с возможностью выбора чувствительных (низкотоковых) версий.
• Контактная группа — в зависимости от модели, реле могут иметь от 1 до 4 переключающих (SPDT) или замыкающих (SPST) контактов. Максимальный коммутируемый ток — до 6 А при 250 В переменного тока.
• Механическая индикация — большинство моделей оснащены прозрачным окошком, через которое видно положение контактов, что упрощает диагностику без подачи питания.
• Светодиодная индикация — опционально доступна для визуального контроля состояния катушки.
• Защита от перенапряжений — встроенные варисторы или диоды защищают управляющую цепь от импульсных помех и выбросов напряжения.
• Модульность — реле легко монтируются на стандартную DIN-рейку (35 мм), а также могут быть установлены в гнезда с возможностью быстрой замены без отключения проводов.

Особое внимание инженеры ABB уделили долговечности контактов. Для снижения износа и повышения надежности используются сплавы с высокой стойкостью к дуге, а также специальные технологии гашения искрения.

Технические характеристики

Реле ABB CR характеризуются следующими основными параметрами:

• Номинальное напряжение катушки: 12 В, 24 В, 48 В, 60 В, 110 В, 125 В, 230 В (AC/DC).
• Потребляемая мощность катушки: от 0,4 Вт (для чувствительных моделей) до 1,2 Вт.
• Коммутируемая мощность: до 1500 ВА (AC), до 150 Вт (DC).
• Максимальный ток контактов: 6 А (AC1), 3 А (AC15), 1 А (DC13).
• Механическая износостойкость: до 30 миллионов циклов.
• Электрическая износостойкость: до 200 тысяч циклов (при номинальной нагрузке).
• Степень защиты: IP20 (для корпуса), IP00 (для клемм).
• Рабочая температура: от -40C до +70C.Вибрация и удары: устойчивы к вибрации до 5g и ударам до 10g.

Эти характеристики делают реле CR пригодными для работы в жестких промышленных условиях — от холодных складов до горячих цехов металлургических заводов.

Области применения

Реле ABB CR находят применение в самых разных отраслях:

• Промышленная автоматизация — управление двигателями, клапанами, насосами, конвейерами, световой и звуковой сигнализацией.
• Энергетика — интерфейсные реле в системах АВР, управления выключателями, сигнализации состояния оборудования.
• Строительство и ЖКХ — управление освещением, вентиляцией, лифтами, насосными станциями.
• Транспорт — системы управления железнодорожной автоматикой, светофорами, шлагбаумами.
• Телекоммуникации и ИТ-инфраструктура — резервирование источников питания, управление нагрузкой в серверных.

Благодаря универсальности, реле CR часто используются как интерфейсные устройства между низковольтными логическими контроллерами (ПЛК, микроконтроллерами) и силовыми исполнительными механизмами (контакторами, пускателями).

Особенности эксплуатации и монтажа

При монтаже реле ABB CR рекомендуется соблюдать следующие правила:

• Устанавливать реле на DIN-рейку с фиксацией защелками.
• Не допускать перегрузки контактов выше номинальных значений.
• При коммутации индуктивных нагрузок (контакторы, соленоиды) использовать встроенные или внешние цепи гашения дуги.
• Обеспечивать вентиляцию в шкафу при плотной установке нескольких реле.
• Проверять полярность при подключении к цепям постоянного тока (для моделей с защитным диодом).

Реле CR не требуют специального технического обслуживания, но рекомендуется периодически проверять состояние контактов и клемм, особенно в условиях повышенной влажности или запыленности.

Инновации и будущее серии CR

ABB продолжает развивать серию CR, внедряя новые технологии:

• Цифровая индикация и диагностика — некоторые модели оснащаются микропроцессорами для самодиагностики и передачи данных по шине.
• Энергосберегающие катушки — снижение потребления энергии до 0,2 Вт.
• Интеграция с IoT — возможность подключения к системам промышленного интернета вещей для удаленного мониторинга состояния реле.
• Экологичность — использование материалов, подлежащих вторичной переработке, и снижение содержания вредных веществ (соответствие RoHS и REACH).

Таким образом, реле ABB CR — это не просто электромеханические устройства, а интеллектуальные компоненты современных систем управления и защиты. Их компактность, надежность, универсальность и соответствие международным стандартам делают их незаменимыми в самых разных отраслях — от промышленности до инфраструктуры. Благодаря постоянному совершенствованию и внедрению инноваций, ABB сохраняет лидерство на рынке, предлагая решения, которые отвечают вызовам цифровой эпохи.
