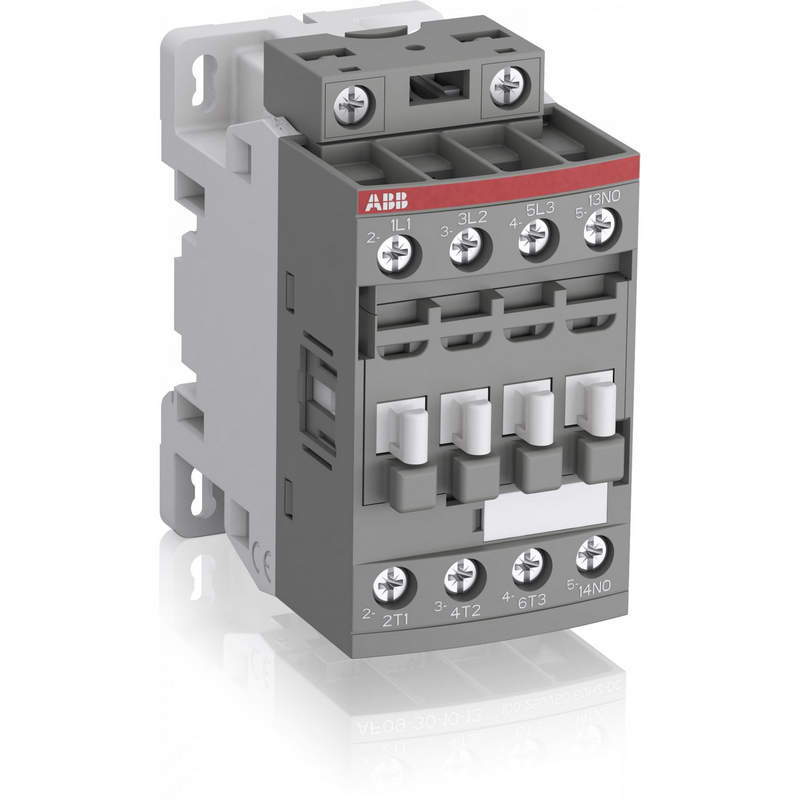

Контактор DC ABB – надежное управление постоянным током

Контакторы постоянного тока (DC) производства ABB — это высоконадежные электромагнитные устройства, предназначенные для дистанционного управления электрическими цепями постоянного тока. Компания ABB, являясь одним из мировых лидеров в области электротехники и автоматизации, предлагает широкий ассортимент контакторов DC, отличающихся высокой надежностью, долговечностью, компактными размерами и соответствием международным стандартам безопасности и качества.

Конструкция и принцип работы контактора DC ABB

Контакторы постоянного тока ABB состоят из следующих основных узлов:

• Электромагнитная система (катушка управления) — создает магнитное поле, приводящее в движение якорь. При подаче напряжения на катушку якорь притягивается, замыкая или размыкая контакты.
• Контактная система — включает подвижные и неподвижные контакты, через которые проходит коммутируемый ток. Контакты изготавливаются из сплавов с высокой электропроводностью и стойкостью к дуге (серебро, вольфрам, медь).
• Дугогасительная система — предназначена для быстрого гашения электрической дуги, возникающей при разрыве цепи. В контакторах DC применяются магнитные дутьевые камеры, разделительные пластины, дугогасительные решетки.
• Механизм возврата — обычно пружинный, обеспечивает размыкание контактов при отключении питания катушки.
• Корпус и крепежные элементы — обеспечивают механическую прочность, защиту от внешних воздействий и удобство монтажа.

Основные серии контакторов DC ABB

Компания ABB выпускает несколько серий контакторов постоянного тока, наиболее популярные из них:

• Серия ABB AF (с электронным управлением) — контакторы с универсальной катушкой, работающей в широком диапазоне напряжений (24–250 В DC/AC). Благодаря встроенной электронике обеспечивают плавное включение, снижают энергопотребление и уровень шума. Подходят для современных систем автоматизации.
• Серия ABB A (классические контакторы) — надежные устройства с механическим управлением, предназначенные для тяжелых условий эксплуатации. Используются в металлургии, горнодобывающей промышленности, на транспорте.
• Серия ABB ESB (для монтажа на DIN-рейку) — компактные контакторы, предназначенные для установки в распределительных щитах. Подходят для систем управления, сигнализации, маломощных приводов.

Каждая серия имеет свои особенности, но все контакторы ABB объединяет высокое качество сборки, соответствие стандартам IEC/EN 60947, защита от перегрузок и коротких замыканий (в сочетании с предохранителями или автоматическими выключателями), а также возможность работы при широком диапазоне температур (от -25C до +70C).

Технические характеристики

Основные параметры контакторов DC ABB:

• Номинальный ток коммутации: от 6 А до 600 А (в зависимости от серии и исполнения).
• Номинальное напряжение коммутации: до 1000 В DC (в некоторых моделях).
• Механическая износостойкость: до 10–20 миллионов циклов.
• Степень защиты: IP20 (стандартное исполнение), IP65 — для моделей в герметичном корпусе.
• Габариты и масса: компактные размеры позволяют экономить место в шкафах управления.

Контакторы могут быть оснащены вспомогательными контактами (NO/NC) для сигнализации состояния, блокировок, управления другими устройствами. Также доступны тепловые реле перегрузки, совместимые с контакторами ABB, что позволяет создавать полноценные системы защиты электродвигателей.

Области применения

Контакторы постоянного тока ABB находят применение в следующих сферах:

• Электротранспорт: трамваи, троллейбусы, электровозы, метро — для управления тяговыми двигателями, системами освещения и вспомогательных цепей.
• Промышленные установки: станки с ЧПУ, прессы, подъемно-транспортное оборудование, где используются двигатели постоянного тока.
• Энергетика: системы резервного питания, солнечные электростанции (для управления цепями постоянного тока от солнечных панелей), аккумуляторные системы.
• Автоматизация и робототехника: управление приводами, клапанами, электромагнитами.
• Морские и судовые системы: где требуется надежная коммутация в условиях повышенной влажности и вибрации.

Особенно востребованы контакторы DC в системах с возобновляемыми источниками энергии, где постоянный ток является основным типом тока на этапе генерации (фотоэлектрические панели, ветрогенераторы с выпрямителями).

Особенности монтажа и эксплуатации

При монтаже контакторов постоянного тока ABB необходимо соблюдать следующие правила:

• Устанавливать устройство в вертикальном положении (если иное не указано в документации).
• Обеспечить свободный доступ для обслуживания и охлаждения.
• Использовать рекомендованные сечения проводов и типы клемм.
• Подключать цепи управления и силовые цепи отдельно, соблюдая маркировку клемм.
• Применять предохранители или автоматические выключатели для защиты от коротких замыканий.
• Проверять номинальные параметры нагрузки — не допускать превышения тока и напряжения.

В процессе эксплуатации рекомендуется:

• Периодически проверять состояние контактов (на предмет подгорания, окисления).
• Очищать дугогасительные камеры от нагара.
• Контролировать усилие пружин и плавность хода якоря.
• Следить за температурой корпуса — перегрев может свидетельствовать о перегрузке или плохом контакте.

Таким образом, контакторы постоянного тока производства ABB — это надежные, технологичные и универсальные устройства, играющие ключевую роль в современных электротехнических системах. Благодаря высокому качеству, широкому модельному ряду и инновационным решениям, они успешно применяются в самых разных отраслях — от транспорта до возобновляемой энергетики. Правильный выбор, монтаж и обслуживание контакторов ABB обеспечивают стабильную и безопасную работу оборудования, минимизируют простои и снижают эксплуатационные расходы.
