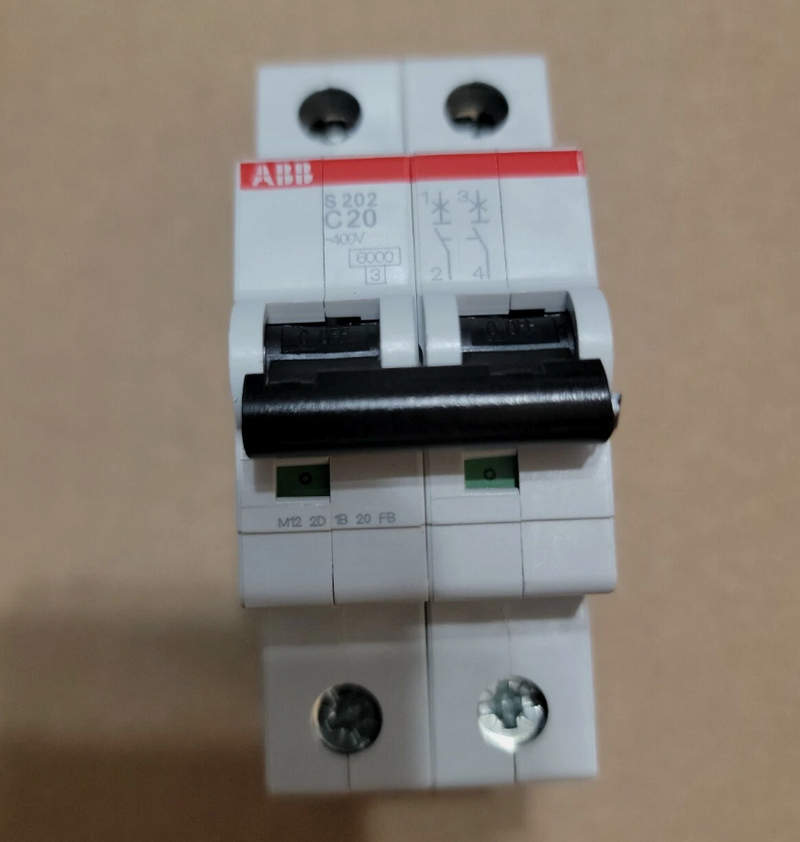

Современный автоматический выключатель ABB S202 для любых задач

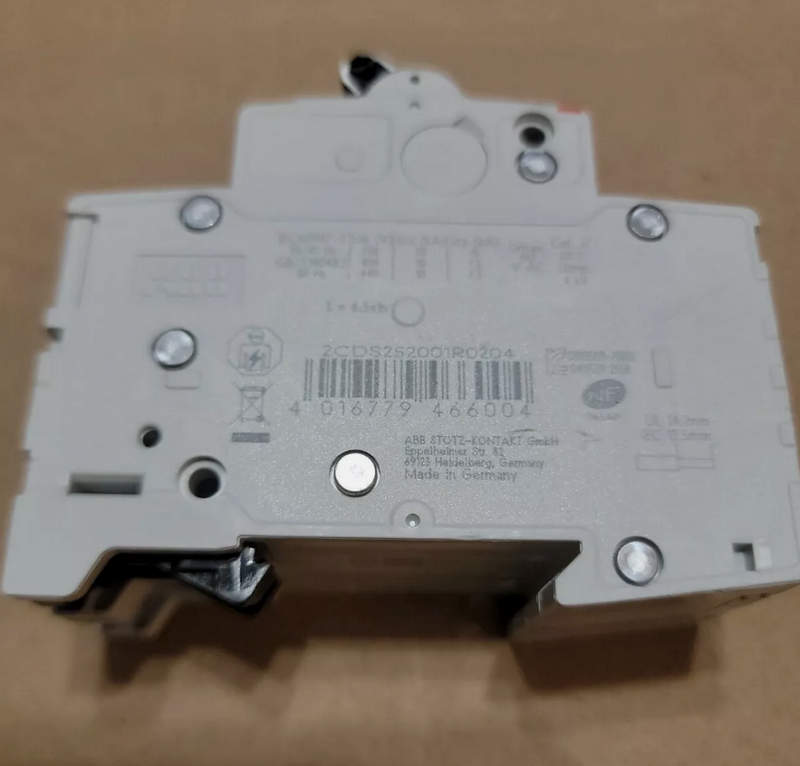

Серия S200 — это линейка модульных выключателей, разработанных ABB для защиты одно- и трехфазных цепей переменного тока. Модель S202 относится к двухполюсным автоматам, что означает наличие двух независимых коммутирующих полюсов. Такая конструкция позволяет отключать одновременно фазу и нейтраль, что особенно важно в системах с повышенными требованиями к безопасности, например, в ванных комнатах, кухнях, на промышленных объектах или в системах с нестабильным заземлением. Выключатели серии S200 соответствуют международным стандартам IEC/EN 60898-1 (для бытового применения) и IEC/EN 60947-2 (для промышленного применения), что подтверждает их соответствие высоким требованиям безопасности и надежности. Модель S202 производится на современных заводах ABB в Европе (в том числе в Германии и Италии), что гарантирует стабильное качество и соответствие европейским нормам.
Конструкция и принцип работы
Автомат ABB S202 состоит из следующих основных компонентов:
- Корпус — выполнен из термостойкого, самозатухающего пластика, устойчивого к высоким температурам и механическим воздействиям.
- Рычажный механизм — обеспечивает ручное включение/выключение автомата, а также индикацию его состояния (включен/отключен/сработал).
- Тепловой расцепитель — биметаллическая пластина, реагирующая на длительную перегрузку. При нагреве из-за превышения номинального тока пластина изгибается и приводит в действие механизм отключения.
- Электромагнитный расцепитель — соленоид, срабатывающий мгновенно при коротком замыкании (ток превышает номинал в 3–10 раз, в зависимости от характеристики).
- Дугогасительная камера — гасит электрическую дугу, возникающую при размыкании контактов под нагрузкой, предотвращая повреждение устройства и возгорание.
- Зажимные клеммы — обеспечивают надежное соединение с проводами. В S202 используются двойные клеммы с возможностью подключения как снизу, так и сверху.
Принцип работы выключателя основан на комбинированном действии теплового и электромагнитного расцепителей. При перегрузке (например, при подключении слишком мощных приборов) срабатывает тепловой элемент — это происходит с задержкой, чтобы избежать ложных срабатываний при кратковременных пусковых токах. При коротком замыкании (резкий скачок тока) мгновенно срабатывает электромагнитный расцепитель, отключая цепь за доли секунды.
Технические характеристики
Основные технические параметры ABB S202:
- Номинальный ток (In) — от 0,5 А до 63 А (в зависимости от модификации).
- Номинальное напряжение — 230/400 В переменного тока.
- Отключающая способность (Icn) — 6 кА (для бытового применения) и до 10 кА (для усиленных версий).
- Количество полюсов — 2P (двухполюсный).
- Степень защиты — IP20 (защита от случайного прикосновения к токоведущим частям).
- Температурный диапазон эксплуатации — от -25C до +55C.
- Срок службы — не менее 10 000 циклов включения/отключения.
Области применения
Выключатель ABB S202 находит применение в самых разных сферах:
- Жилые дома и квартиры — для защиты розеточных групп, освещения, бытовой техники (стиральные машины, бойлеры, кондиционеры). Особенно актуален в щитах с двухпроводной системой (TN-C), где требуется отключение и фазы, и нейтрали.
- Офисные и коммерческие здания — для защиты линий освещения, компьютерной техники, серверов, систем кондиционирования.
- Промышленные объекты — для защиты цепей управления, вспомогательных цепей станков, систем сигнализации и автоматики.
- Объекты с повышенными требованиями к безопасности — ванные комнаты, бассейны, медицинские учреждения, где важно полное отключение цепи (включая нейтраль) для исключения риска поражения током.
Двухполюсная конструкция делает S202 незаменимым в системах, где необходимо гарантированное отключение нулевого проводника, например, при использовании УЗО или дифференциальных автоматов, требующих полного разрыва цепи. В линейке ABB существуют и другие серии автоматов, например, SH200L (эконом-сегмент) и S200M (усиленная серия с отключающей способностью 10 кА). S202 находится в среднем ценовом сегменте, сочетая доступность и высокое качество. По сравнению с SH200L, S202 имеет более надежные контакты, лучшую дугогасительную камеру и более точную калибровку расцепителей. По сравнению с китайскими аналогами, ABB S202 значительно превосходит по надежности, долговечности и безопасности.
Монтаж и обслуживание
Монтаж выключателя S202 не требует специальных навыков:
- Установка на DIN-рейку с фиксацией защелкой.
- Подключение проводов к клеммам (верхние — вход, нижние — выход, либо наоборот — в зависимости о преоекта).
- Затяжка винтов с усилием 2,5 Н·м (рекомендуется использовать динамометрическую отвертку).
- Проверка работоспособности — ручное включение/отключение, тестирование под нагрузкой.
- Обслуживание минимально: периодическая проверка затяжки клемм, визуальный осмотр на предмет повреждений, тестирование работоспособности (рекомендуется раз в год).
Таким образом, выключатель ABB S202 — это надежное, проверенное временем устройство, сочетающее в себе европейское качество, современные технологии и универсальность применения. Его двухполюсная конструкция, широкий выбор характеристик и номиналов, а также соответствие международным стандартам делают его идеальным выбором для защиты электрических цепей в бытовых, коммерческих и легкопромышленных условиях. Использование ABB S202 — это не просто покупка автомата, а инвестиция в безопасность, стабильность и долговечность электрической системы. При проектировании и монтаже электроустановок выбор в пользу продукции ABB, и в частности S202, является обоснованным и рациональным решением, обеспечивающим защиту людей и оборудования на долгие годы.
