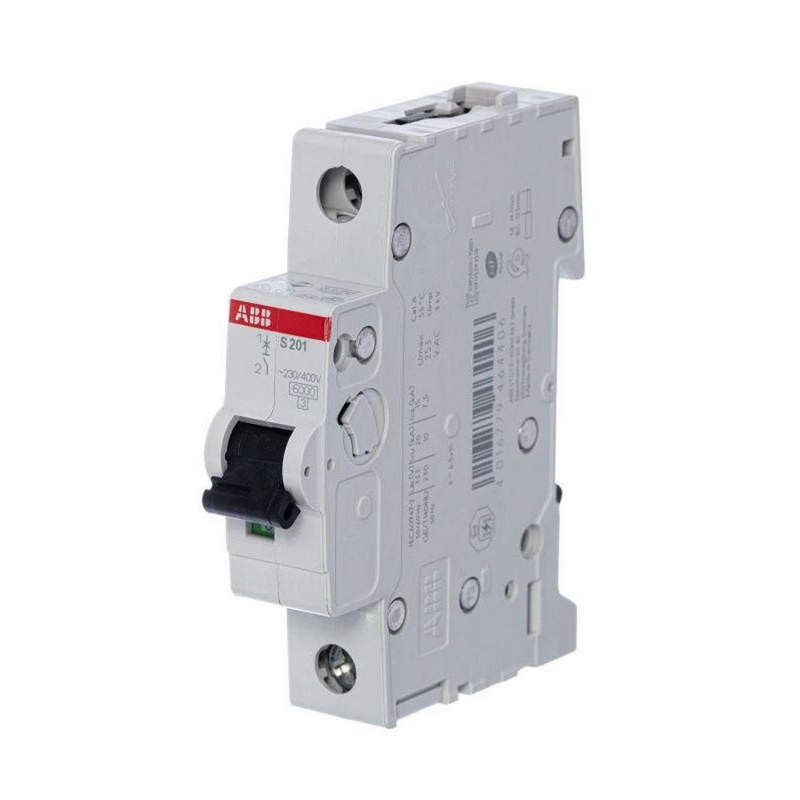

ABB S201 1P – защита электрической цепи на профессиональном уровне
В современных электрических сетях, как промышленных, так и бытовых, безопасность и надежность являются приоритетными задачами. Для защиты электрических цепей от перегрузок и коротких замыканий применяются автоматические выключатели — устройства, способные автоматически размыкать цепь при возникновении аварийных ситуаций. Одним из наиболее востребованных и технологически продвинутых решений на рынке является однополюсный автоматический выключатель ABB S201 1P из серии S200. Этот аппарат сочетает в себе высокую надежность, компактность, простоту монтажа и соответствие международным стандартам безопасности.
Назначение и принцип работы
Принцип работы основан на двух независимых механизмах срабатывания:
- Тепловой расцепитель — биметаллическая пластина, изгибающаяся при длительном превышении номинального тока, что приводит к размыканию контактов. Защищает от перегрузок.
- Электромагнитный расцепитель — соленоид, который мгновенно срабатывает при резком скачке тока (коротком замыкании), размыкая цепь за доли секунды.
Оба механизма работают независимо, обеспечивая комплексную защиту. После устранения причины срабатывания автомат можно включить вручную, предварительно убедившись в отсутствии неисправностей.
Технические характеристики ABB S201 1P
Основные параметры включают в себя:
- Номинальное напряжение (Ue): 230/400 В переменного тока, 60 В постоянного тока;
- Номинальный ток (In): от 0,5 А до 63 А (выпускается в различных исполнениях);
- Отключающая способность (Icn): 6 кА (по стандарту IEC/EN 60898-1 для бытовых сетей);
- Класс токоограничения: 3 — обеспечивает быстрое гашение дуги и минимизацию повреждений;
- Степень защиты: IP20 — защита от случайного прикосновения к токоведущим частям;
- Монтаж: на DIN-рейку 35 мм;
- Ширина модуля: 17,5 мм (стандартный модуль для однополюсных автоматов);
- Рабочая температура: от -25C до +55C;
- Срок службы: не менее 10 000 циклов включения/отключения.
Конструктивные особенности
Автомат ABB S201 1P выполнен в корпусе из термостойкого пластика, устойчивого к возгоранию и механическим воздействиям. Конструкция включает:
- Рычажный механизм управления — удобный для ручного включения/отключения, с четкой индикацией положения (вкл/откл);
- Индикатор состояния контактов — позволяет визуально определить, разомкнуты ли контакты внутри устройства (даже если рычаг находится в положении “включено” — например, после срабатывания по тепловой защите);
- Зажимы для проводов — двойные клеммы с винтовым зажимом, позволяющие подключать провода сечением до 25 мм2 (в зависимости от номинала), а также осуществлять шинное соединение;
- Модульная конструкция — возможность комбинирования с дополнительными устройствами: УЗО, дифавтоматами, расцепителями, сигнальными контактами, что расширяет функциональность.
Особое внимание уделено безопасности: выключатель не содержит галогенов, соответствует RoHS, не выделяет токсичных веществ при нагреве.
Области применения
ABB S201 1P находит широкое применение в следующих сферах:
- Жилые дома и квартиры — защита осветительных групп, розеточных линий, отдельных бытовых приборов;
- Офисные и административные здания — распределительные щиты, защита IT-оборудования, систем кондиционирования;
- Торговые и общественные объекты — освещение, витрины, кассовые аппараты;
- Легкая промышленность — станки с электроприводом, насосы, вентиляторы (при использовании характеристики D);
- Системы “умный дом” — совместимость с модульными системами управления и мониторинга.
Автомат особенно популярен в сборке электрощитов благодаря компактности, унификации и высокой степени защиты.
Таким образом, выключатель ABB S201 1P — это современное, надежное и безопасное устройство, предназначенное для защиты электрических цепей в бытовых и легкопромышленных условиях. Благодаря продуманной конструкции, высокому качеству материалов, соответствию международным стандартам и широкому спектру модификаций, он занимает лидирующие позиции на рынке модульных автоматов. Несмотря на более высокую стоимость по сравнению с бюджетными аналогами, ABB S201 1P оправдывает свою цену долговечностью, стабильностью работы и повышенной безопасностью. Для проектировщиков, электромонтажников и конечных потребителей, ценящих качество и надежность, этот автомат является оптимальным выбором при сборке электрических щитов любого уровня сложности.
