Высокая производительность и безопасность с Siemens Sirius 3RV2011-1CA15
Siemens Sirius 3RV2011-1CA15 — это компактный и надёжный моторный защитный автоматический выключатель (МЗАВ), предназначенный для защиты электрических двигателей малой и средней мощности от перегрузок и коротких замыканий. Этот аппарат входит в линейку устройств серии Sirius 3RV20, которые широко используются в промышленной автоматике и электроснабжении благодаря высокой функциональности и безопасности.
Технические параметры Siemens Sirius 3RV2011-1CA15
К основным техническим характеристикам относятся:
- Номинальный рабочий ток (Ie): регулируемый в диапазоне 6–10 А с помощью теплового расцепителя.
- Номинальный ток отключения (Icu): до 20 кА при 400 В.
- Количество полюсов: 3 полюса.
- Тип расцепления: тепловое (регулируемое) + электромагнитное мгновенное.
- Частота питающей сети: 50/60 Гц.
- Класс отключающей способности: AC-3, что соответствует применению в цепях управления асинхронными двигателями.
- Масса устройства: около 0,28 кг.

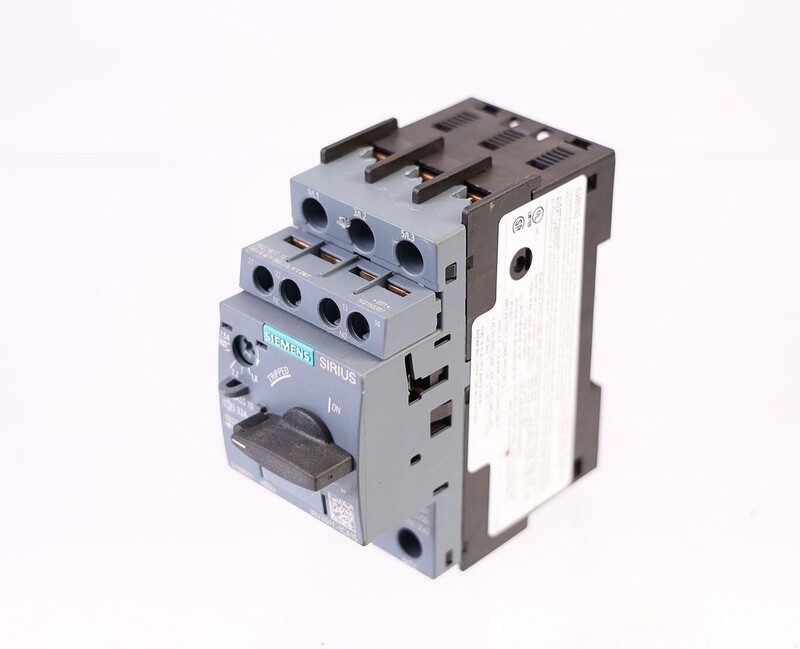

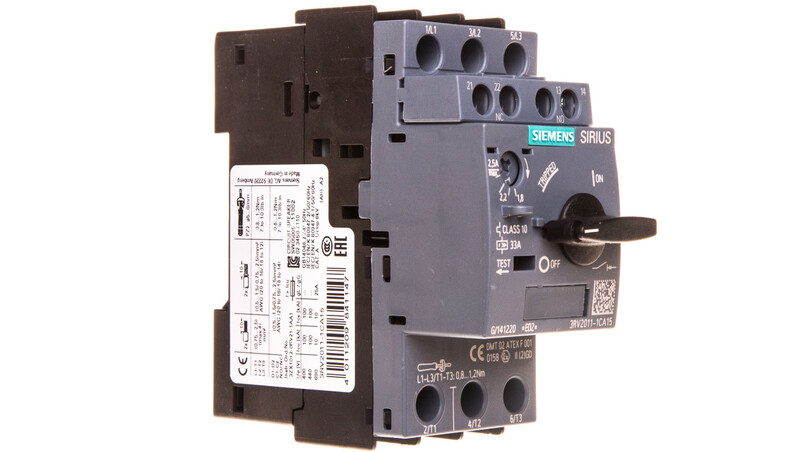

Конструкция устройства Siemens Sirius 3RV2011-1CA15
Данный автоматический выключатель выполнен в корпусе из ударопрочного и термостойкого пластика, обеспечивающего электрическую изоляцию и защиту внутренних компонентов. Корпус оснащён встроенным рычагом управления с чёткой индикацией, позволяющей визуально определить состояние контактов (включено, выключено, сработало). Внутри корпуса расположены три основных функциональных узла — контакты, тепловой расцепитель и электромагнитный расцепитель. Контакты изготовлены из высококачественных медных сплавов с серебряным напылением, что обеспечивает низкое сопротивление и длительный срок службы. Тепловой расцепитель представляет собой биметаллическую пластину, которая изгибается при превышении заданного тока, вызывая механическое отключение цепи. Электромагнитный расцепитель реагирует на резкие токи короткого замыкания, мгновенно размыкая контакты. Также в корпус встроены клеммы для подключения силовых и управляющих проводников, что обеспечивает удобство монтажа и обслуживания. Дополнительные аксессуары могут быть установлены на боковые и передние стороны устройства, расширяя функционал МЗАВ.
Особенности Siemens Sirius 3RV2011-1CA15
Ниже представлены ключевые особенности данного устройства, которые делают его востребованным в системах управления электродвигателями и других электроснабжающих цепях:
- Компактный размер и модульная конструкция, обеспечивающая удобство монтажа в стандартные щиты управления.
- Надёжная защита от перегрузок и коротких замыканий, обеспечиваемая встроенными тепловыми и электромагнитными расцепителями.
- Точная настройка тока срабатывания теплового расцепителя, что позволяет подстроить автомат под характеристики конкретного электродвигателя.
- Высокая коммутационная способность, позволяющая отключать токи короткого замыкания до 20 кА (в зависимости от напряжения).
- Наличие ручного рычага с индикацией положения включено/выключено/сработало, что упрощает эксплуатацию и диагностику.
- Возможность подключения дополнительных аксессуаров, таких как блоки сигнализации положения, расцепители для дистанционного отключения и др.
- Соответствие международным стандартам безопасности и качества, включая IEC/EN 60947-4-1.
- Долговечность и стабильная работа при частых коммутациях и высокой нагрузке.
Принцип действия основан на контроле токовой нагрузки, проходящей через автомат. При нормальной работе электродвигателя ток находится в пределах настроенного диапазона. Если нагрузка превышает допустимый уровень, биметаллическая пластина теплового расцепителя нагревается и изгибается, что приводит к механическому отключению контактов, предотвращая перегрев и повреждение двигателя. В случае короткого замыкания возникает резкий рост тока, который приводит к срабатыванию электромагнитного расцепителя. Он мгновенно размыкает контакты, обеспечивая максимально быстрое отключение аварийного участка цепи. Рычаг управления позволяет вручную включать или выключать автомат, а также повторно включать его после срабатывания защиты. Индикация состояния облегчает диагностику и эксплуатацию оборудования.
Режимы работы
Siemens Sirius 3RV2011-1CA15 предназначен для работы в следующих режимах:
- Нормальная эксплуатация при номинальных токах нагрузки.
- Автоматическая защита при перегрузках и коротких замыканиях.
- Частые циклы включения/выключения в режимах управления двигателями.
- Рабочие температуры от -25 до +60 C позволяют использовать устройство в различных климатических условиях.
- Установка в электрические шкафы и панели управления с обеспечением доступа для технического обслуживания.
Таким образом, Siemens Sirius 3RV2011-1CA15 представляет собой эффективное и надёжное решение для защиты электродвигателей. Благодаря сочетанию современных технических решений, компактности и функциональности, этот моторный защитный автомат широко применяется в промышленности и автоматизации.
