Надёжный промышленный контроллер Siemens SIMATIC S5-100U — ваш ключ к автоматизации

SIMATIC S5-100U — это модульная система контроллеров, предназначенная для управления технологическими процессами в промышленности, включая производство, энергетический сектор, транспорт, металлургию и другие отрасли. Контроллеры этой серии обеспечивают надежное выполнение программ управления, сбор и обработку данных, работу с различными устройствами ввода-вывода и коммуникации с внешними системами.

Технические характеристики Siemens SIMATIC S5-100U

Ключевые технические параметры этой серии ПЛК включают:

• Тип процессора: 16-битный микропроцессор серии S5;
• Тактовая частота процессора: около 4 МГц;
• Память программы: 4 кБ – 16 кБ в зависимости от модели контроллера;
• Оперативная память (RAM): от 256 байт до 2 кБ;
• Входные/выходные модули: цифровые и аналоговые, с количеством каналов от 8 до 64 в базовой комплектации;
• Напряжение питания: 24 В постоянного тока (DC);
• Интерфейсы связи: последовательные порты RS232, RS485 (зависит от конфигурации);
• Температурный диапазон работы: от 0 до +55 C;
• Защита: стандартная IP20 для базового блока;
• Скорость обработки команд: от 0,1 мс до 1 мс на команду в зависимости от типа инструкции;
• Формат программирования: язык LAD (Ladder Logic) и STL (Statement List).

Особенности конструкции и модульной архитектуры

Контроллер SIMATIC S5-100U выполнен в виде компактного базового блока с возможностью подключения различных модулей расширения ввода-вывода, памяти и интерфейсов связи. Эта модульность позволяет адаптировать систему под конкретные задачи и масштабы производства. Модульная конструкция включает в себя следующие основные компоненты:

• Центральный процессор (CPU), который выполняет программу управления;
• Модули цифрового ввода (DI) и цифрового вывода (DO), обеспечивающие подключение датчиков и исполнительных механизмов;
• Аналоговые модули для обработки сигналов с датчиков температуры, давления, уровня и др.;
• Модули памяти, расширяющие программное и оперативное пространство;
• Коммуникационные модули для подключения к другим контроллерам, компьютерам и системам управления;

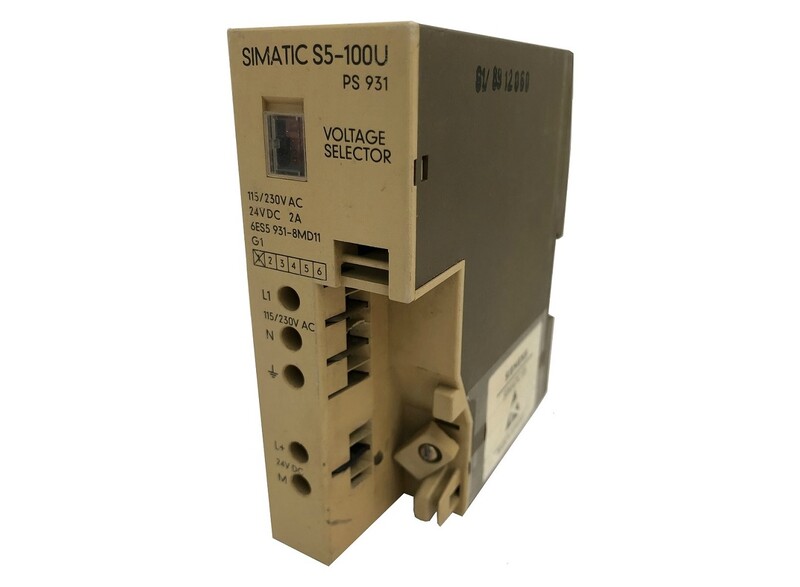

• Блок питания, обеспечивающий стабильное напряжение 24 В DC.

Для монтажа все модули устанавливаются на DIN-рейку и соединяются через специальную шину данных, обеспечивающую быстрый обмен информацией.

Принципы работы и программирования

Работа SIMATIC S5-100U основана на циклическом выполнении программы пользователя, записанной в памяти контроллера. Основные этапы цикла:

• Считывание состояния входных сигналов с подключенных датчиков и кнопок;
• Обработка логики программы в соответствии с записанным алгоритмом;
• Обновление состояния выходов, управляющих исполнительными устройствами;
• Выполнение сервисных задач, таких как коммуникация и диагностика.

Программирование осуществляется с помощью специализированного ПО — STEP 5, в котором пользователю доступны языки LAD и STL. LAD позволяет визуально составлять схемы логических операций, а STL — писать программу на низкоуровневом языке, близком к ассемблеру. Особенностью S5-100U является простота и надежность выполнения типовых логических задач, возможность быстрого тестирования и отладки.

Режимы работы и эксплуатация

Контроллеры серии S5-100U поддерживают несколько режимов работы:

• RUN — основной режим выполнения программы, в котором ПЛК обрабатывает управляющий алгоритм в реальном времени;
• STOP — режим, при котором выполнение программы приостанавливается, все выходы переводятся в безопасное состояние;
• TEST — режим для проверки и отладки программ, позволяет пошагово выполнять команды и отслеживать состояние переменных.

Важной эксплуатационной особенностью является возможность горячей замены модулей без полной остановки системы, что обеспечивает высокую доступность и минимальные простои оборудования.

Применение

Ниже перечислены ключевые области применения Siemens SIMATIC S5-100U:

• Автоматизация производственных линий в машиностроении, химической и пищевой промышленности;
• Управление технологическими процессами в энергетике и на нефтеперерабатывающих заводах;
• Автоматизация систем вентиляции, отопления и кондиционирования в крупных зданиях и промышленности;
• Мониторинг и управление транспортными системами;
• Интеграция в системы безопасности и аварийного отключения оборудования.

Таким образом, ПЛК Siemens SIMATIC S5-100U сыграл важную роль в истории промышленной автоматизации, обеспечивая надежное и гибкое управление технологическими процессами. Несмотря на появление более современных решений, эта серия контроллеров остается актуальной в ряде отраслей благодаря своей проверенной надежности, простоте обслуживания и адаптивности.
