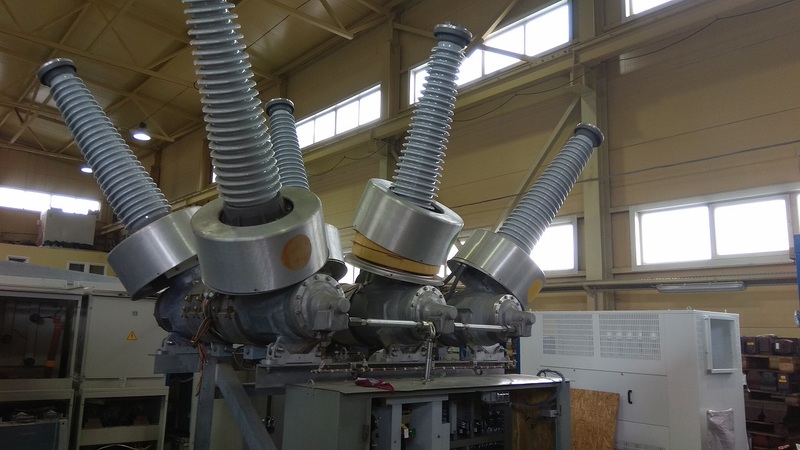

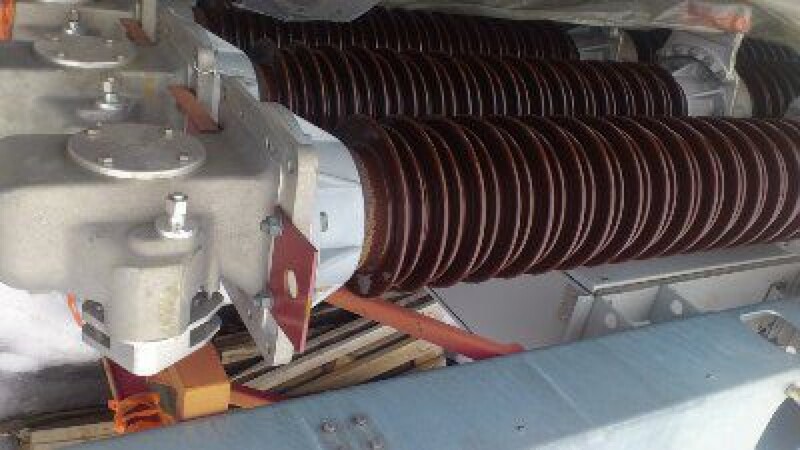

Введение в элегазовые выключатели Siemens: общие сведения

Элегазовые выключатели Siemens представляют собой современное оборудование высокого класса, предназначенное для коммутации электрических цепей высокого и среднего напряжения. Они широко применяются в энергетических системах, обеспечивая надежную и безопасную защиту электрических сетей и объектов от аварийных ситуаций. Данный вид выключателей использует в качестве изоляционного и дугогасительного вещества газ с торговым названием элегаз (SF6 – гексафторид серы), который обладает уникальными электроизоляционными и дугогасительными свойствами.

Принцип работы и режимы элегазовых выключателей Siemens

Основным принципом работы элегазовых выключателей является быстрое размыкание и замыкание электрической цепи с использованием элегаза для гашения электрической дуги. При коммутации в выключателе возникает электрическая дуга, которая за счет высокой диэлектрической прочности и химической инертности элегаза быстро гасится, предотвращая повреждение оборудования и обеспечивая безопасность работы. Работа выключателя происходит в нескольких режимах:

• Нормальный режим – выключатель находится в состоянии замкнутой или разомкнутой цепи и не выполняет коммутацию. В этом режиме важна надежная герметизация камеры с элегазом и отсутствие утечек газа.
• Режим коммутации – при подаче управляющего сигнала контакты внутри выключателя размыкаются или замыкаются, при этом возникает электрическая дуга. Элегаз с высокой скоростью и эффективностью гасит дугу.
• Аварийный режим – выключатель срабатывает автоматически при возникновении токов короткого замыкания или других аварийных ситуаций. В этом режиме выключатель должен обеспечить максимально быстрое и надежное отключение цепи, чтобы защитить оборудование и снизить риски возникновения аварий.

Ключевыми параметрами коммутации являются скорость размыкания/замыкания, ток отключения, способность выдерживать коммутацию при больших нагрузках и надежность срабатывания. Элегазовые выключатели Siemens обеспечивают высокие показатели по этим характеристикам, что обусловлено инновационной конструкцией и качеством материалов.

Особенности конструкции элегазовых выключателей Siemens

Конструкция элегазового выключателя Siemens состоит из нескольких основных элементов: камеры с элегазом, подвижных и неподвижных контактов, механизма привода, системы управления и контроля герметичности. Камера с элегазом герметично закрыта и рассчитана на высокое давление газа, что гарантирует высокую диэлектрическую прочность. Подвижные контакты выполнены из специальных материалов, обладающих высокой износостойкостью и электрической проводимостью. Они смещаются механизмом привода, который может быть электромеханическим или пневматическим, обеспечивая быстрое и точное выполнение команд на открытие или закрытие цепи. Важной особенностью является система контроля состояния выключателя, включающая датчики давления и утечек газа, а также системы мониторинга температуры и положения контактов. Это позволяет оперативно выявлять и предотвращать возможные неисправности, продлевая срок службы оборудования и обеспечивая безопасность эксплуатации.

Технические параметры

Ниже приведены основные технические параметры элегазовых выключателей Siemens, которые являются ключевыми при выборе и эксплуатации данного оборудования:

• Номинальное напряжение: от 12 кВ до 420 кВ, что позволяет использовать выключатели в широком диапазоне сетей высокого напряжения;
• Номинальный ток: от 630 А до 6300 А, что обеспечивает возможность коммутации как малых, так и очень больших нагрузок;
• Номинальный ток отключения: до 63 кА, что позволяет эффективно работать при коротких замыканиях с большими токами;
• Давление элегаза в камере: обычно около 0,4–0,6 МПа (в зависимости от модели и номинального напряжения);
• Время коммутации: порядка 20–50 миллисекунд, что обеспечивает быстрое отключение и минимальные коммутационные перенапряжения;
• Количество циклов включения-размыкания: от нескольких тысяч до десятков тысяч, что говорит о высокой долговечности и надежности.

Области применения

Элегазовые выключатели Siemens используются в различных областях электроэнергетики и промышленности. Их основное назначение — надежная коммутация и защита электрических сетей высокого и среднего напряжения, включая трансформаторные подстанции, распределительные устройства, электрические централи и промышленные предприятия. Ключевыми областями применения являются:

• Энергетические подстанции высокого и среднего напряжения;
• Генерирующие электростанции;
• Промышленные объекты с мощным электропотреблением;
• Железнодорожный транспорт и метрополитены;
• Объекты с повышенными требованиями к надежности и безопасности электрооборудования.

В целом, элегазовые выключатели Siemens являются важным элементом современной энергетической инфраструктуры, обеспечивая безопасное и надежное управление электрическими цепями высокого и среднего напряжения. Их режимы работы основаны на эффективном использовании свойств элегаза для гашения электрической дуги, что позволяет достигать высокой скорости коммутации и долговечности. Конструкция выключателей выполнена с учетом требований к надежности, контролю состояния и удобству обслуживания. Технические параметры и возможности применения делают эти устройства универсальным решением для различных отраслей промышленности и энергетики.
