Технические характеристики промежуточных реле Siemens

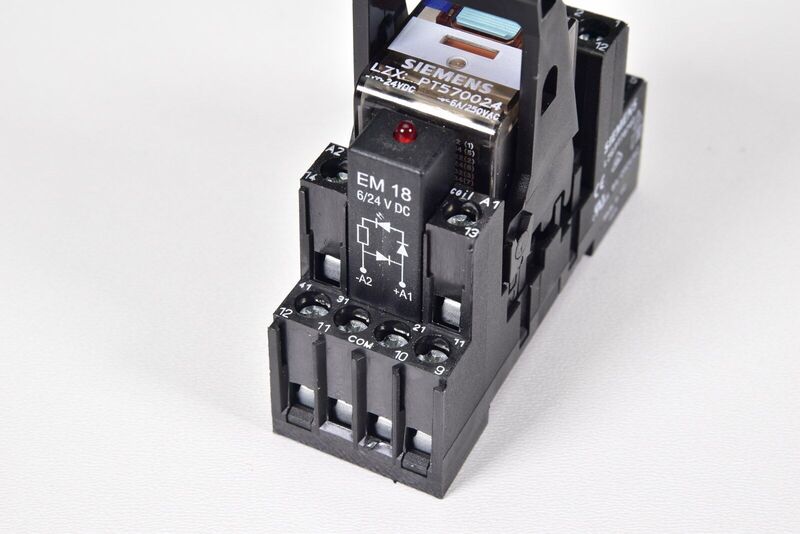

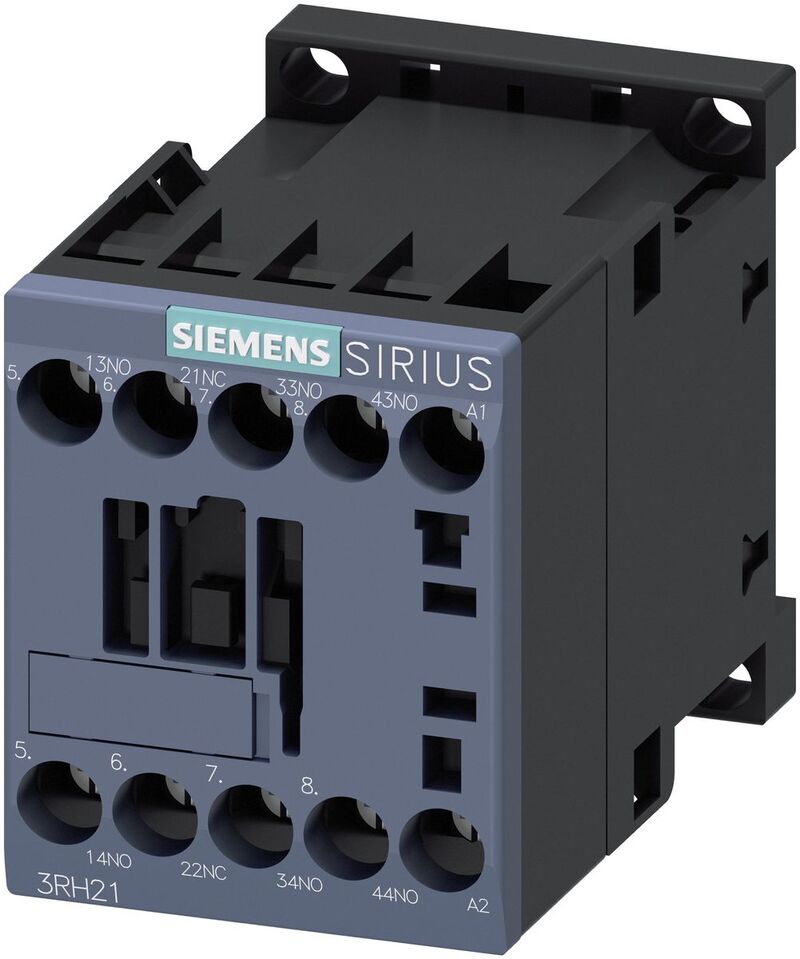

Промежуточное реле Siemens — это важное электромеханическое устройство, которое используется для управления электрическими цепями и усиления управляющих сигналов в различных автоматизированных системах. Промежуточные реле обеспечивают переключение одной или нескольких электрических цепей при получении сигнала от управляющего устройства, при этом изолируя цепи управления от силовых цепей и позволяя создавать сложные логические схемы управления.

Режимы работы и принципы действия промежуточного реле Siemens

Основные режимы и принципы работы включают:

• Режим удержания (защелкивания) — некоторые реле оснащены дополнительными механическими или электрическими схемами, позволяющими фиксировать положение контактов после срабатывания до тех пор, пока не будет подан специальный сигнал сброса.
• Импульсный режим — реле срабатывает на кратковременный импульс и возвращается в исходное состояние при прекращении сигнала. Такой режим полезен для кратковременного замыкания цепей или подачи сигналов.
• Режим с усилением сигнала — промежуточное реле используется для преобразования слабого управляющего сигнала в мощный переключающий ток, позволяя управлять нагрузками с высокими токами через низковольтные управляющие цепи.
• Режим изоляции цепей — реле служит гальванической развязкой между управляющей и силовой цепью, обеспечивая защиту от помех и аварийных токов.

Особенности конструкции промежуточных реле Siemens

Промежуточные реле Siemens представляют собой компактные и надежные устройства, разработанные с учетом требований промышленной автоматизации. Ключевые конструктивные особенности:

• Катушка реле изготовлена из качественной медной проволоки с высокой изоляцией, что обеспечивает длительный срок службы и устойчивость к механическим вибрациям.
• Контакты реле выполнены из сплавов с высокой износостойкостью и хорошей электропроводностью, что позволяет обеспечить высокую коммутационную надежность и длительный ресурс работы при многократных переключениях.
• Механизм якоря сконструирован так, чтобы обеспечить минимальный уровень шума при переключении и высокую скорость срабатывания.
• Корпус реле выполнен из огнестойкого пластика, устойчивого к воздействию агрессивных сред и перепадам температуры, что позволяет использовать устройства в различных промышленных условиях.
• Наличие стандартных монтажных креплений и контактов облегчает установку на DIN-рейку и интеграцию в распределительные щиты.
• Возможность комплектации дополнительными аксессуарами, такими как контактные блоки с изменяемой конфигурацией или модулями расширения, позволяет адаптировать реле под конкретные задачи.

Технические параметры промежуточных реле Siemens

К техническим параметрам промежуточных реле Siemens относятся:

• Номинальное напряжение катушки — выпускаются реле на разные рабочие напряжения: постоянного тока 12 В, 24 В, 48 В, 110 В, 220 В и переменного тока 24 В, 110 В, 230 В и др. Это позволяет подобрать устройство под конкретные условия эксплуатации.
• Номинальный ток и напряжение контактов — зависит от модели реле и может варьироваться от нескольких ампер до десятков ампер при напряжениях до 250 В и выше. Например, типичные промежуточные реле Siemens рассчитаны на ток до 10 А на контактах при напряжении 250 В AC.

• Количество и конфигурация контактов — реле могут иметь различные варианты контактных групп: 1 перекрывающийся контакт (1NO), 2 нормально открытых (2NO), 1 нормально открытый + 1 нормально закрытый (1NO+1NC) и др., что расширяет возможности подключения и управления.
• Время срабатывания и отпускания — время включения обычно составляет от 5 до 20 мс, время отпускания — примерно в тех же пределах, что обеспечивает высокую скорость работы и минимальные задержки в управлении.
• Изоляционное напряжение — промежуточные реле Siemens выдерживают высокое изоляционное напряжение, например, до 4000 В, что обеспечивает надежную защиту от пробоя и коротких замыканий.
• Механический ресурс — рассчитан на несколько миллионов операций переключения, что гарантирует долгий срок службы.
• Температурный диапазон эксплуатации — от -40 до +70 градусов Цельсия, что позволяет использовать реле в широком диапазоне климатических условий.

Области применения промежуточных реле Siemens

Основные сферы использования:

• Автоматизация технологических процессов в машиностроении, химической промышленности, энергетике.
• Управление электрическими цепями и сигнализацией в распределительных щитах и системах контроля.
• Усиление управляющих сигналов в системах с низким уровнем напряжения.
• Промышленные системы безопасности и блокировки.
• Системы управления двигателями, насосами и вентиляторами.

Промышленные контроллеры и программируемые логические контроллеры (ПЛК), где реле служат элементами коммутации и расширения выходных цепей.

Преимущества промежуточных реле Siemens

Промежуточные реле Siemens отличаются высокой надежностью, универсальностью и удобством эксплуатации. Ключевые преимущества:

• Высокое качество компонентов и сборки, гарантирующее долгий срок службы и устойчивость к внешним воздействиям.
• Широкий ассортимент моделей с разными номиналами, конфигурациями контактов и вариантами исполнения, что позволяет выбрать реле под любые задачи.
• Удобство монтажа и замены благодаря стандартным габаритам и креплениям.
• Совместимость с другими устройствами и системами Siemens, обеспечивающая простоту интеграции в комплексные решения.
• Высокая электромагнитная и механическая износостойкость.
• Наличие технической поддержки и документации, упрощающей проектирование и обслуживание систем с применением реле Siemens.

Таким образом, промежуточные реле Siemens являются незаменимыми элементами автоматизации и управления, которые обеспечивают эффективное переключение электрических цепей, усиление сигналов и надежную изоляцию между цепями управления и силовыми нагрузками. Благодаря многообразию режимов работы, конструктивных особенностей и технических параметров, они успешно применяются в самых разных промышленных системах, обеспечивая безопасность, надежность и долговечность работы оборудования. Использование промежуточных реле Siemens позволяет создавать гибкие и масштабируемые автоматизированные решения, способные удовлетворять требования современных промышленных предприятий и технологических процессов.
