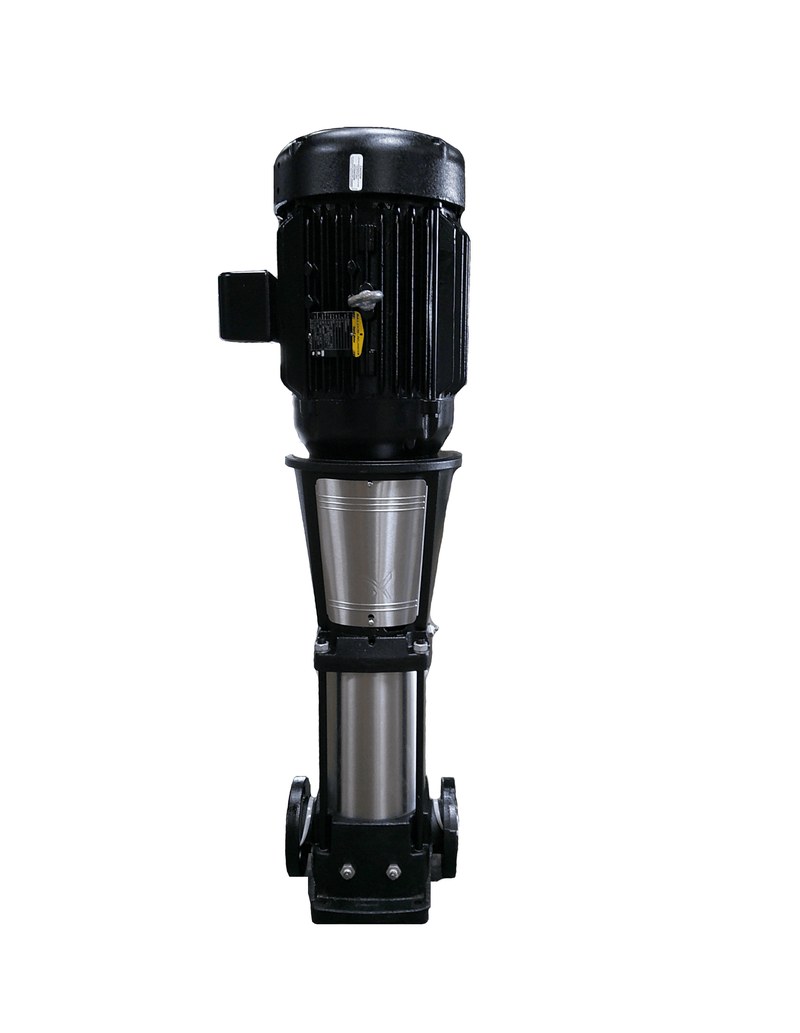

Вертикальный многоступенчатый насос Grundfos CR 90-6-2 96124096 для высоконапорных систем

Когда инженерной системе требуется одновременно перемещать значительный объем воды и преодолевать заметное сопротивление трубопровода, обычного одноступенчатого агрегата может оказаться недостаточно. Для подобных режимов предназначен вертикальный многоступенчатый насос Grundfos CR 90-6-2 96124096.

Технические характеристики

Рабочий диапазон модели формируется сочетанием гидравлических, электрических и монтажных параметров. Ниже рассмотрим основные характеристики Grundfos CR 90-6-2 96124096:

• бренд — Grundfos,
• категория — вертикальный многоступенчатый центробежный насос,
• серия — CR 90,
• модель — CR 90-6-2 A-F-A-V-HQQV,
• обозначение — 96124096,
• номинальная подача — 90 м³/ч,
• номинальный напор — 122,8 м,
• максимальный гидростатический напор — 184,6 м,
• число гидравлических ступеней — 6,
• количество уменьшенных рабочих колес — 2,
• расчетная частота вращения — 2960 об/мин,
• номинальная мощность электродвигателя P2 — 45 кВт,
• тип электропитания — трехфазный,
• частота сети — 50 Гц,
• номинальное напряжение — 3 × 380–420D/660–725Y В,
• номинальный ток — 81,0–74,0/47,0–43,0 А,
• коэффициент мощности — 0,89,
• класс энергоэффективности двигателя — IE3,
• КПД двигателя при номинальной нагрузке — около 94 %,
• степень защиты двигателя — IP55,
• класс изоляции — F,
• защита электродвигателя — PTC,
• присоединение трубопровода — DN 100,
• исполнение фланцев — DIN,
• класс давления соединения — PN 25/PN 40,
• предельное рабочее давление — до 30 бар,
• материал рабочих колес — нержавеющая сталь AISI 304,
• материал основания насосной части — высокопрочный чугун,
• уплотнение вала — HQQV,
• допустимая температура рабочей жидкости для данного исполнения — от −20 до +90 °C,
• масса оборудования — около 446 кг.

Особенности конструкции устройств

Устройство Grundfos CR 90-6-2 96124096 принципиально отличается от горизонтального насоса тем, что основные гидравлические элементы собраны в вертикальную колонну. Жидкость входит через нижний корпус и далее перемещается вверх через последовательность рабочих колес и промежуточных камер. Каждая ступень не просто транспортирует воду, а дополнительно увеличивает ее давление. Итоговый напор формируется суммарной работой всего ступенчатого блока. Такое построение позволяет получить значительное давление без применения одного крупного рабочего колеса. Диаметр гидравлической части остается относительно компактным, тогда как требуемая характеристика достигается увеличением числа последовательно работающих ступеней. Для версии CR 90-6-2 предусмотрено шесть ступеней, причем часть рабочих колес имеет уменьшенную геометрию. Это позволяет точнее сформировать требуемую напорно-расходную кривую. Внутренние детали, непосредственно взаимодействующие с водой, выполнены преимущественно из коррозионностойкой стали. Рабочие колеса изготовлены из AISI 304, тогда как основание и головная часть используют прочные чугунные элементы.

Области применения

Высокая производительность и многоступенчатая схема позволяют использовать модель в системах, где одновременно необходимы интенсивный расход и значительное давление. Ниже рассмотрим основные направления применения Grundfos CR 90-6-2 96124096:

• промышленные установки повышения давления,
• централизованные системы технического водоснабжения,
• подача воды в технологические линии,
• насосные станции производственных предприятий,
• системы водоподготовки,
• контуры подачи воды к теплообменному оборудованию,
• перекачивание жидкости между производственными резервуарами,
• инженерные сети крупных коммерческих объектов,
• водоснабжение многоэтажных зданий,
• контуры охлаждения оборудования,
• системы орошения большой производительности,
• установки, где требуется стабильная подача при высоком сопротивлении трубопровода.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая вертикальный многоступенчатый насос Grundfos CR 90-6-2 96124096. Заказчики могут получить технические консультации по параметрам модели, ее исполнению и рабочим характеристикам. Оперативная доставка оборудования организуется по всей стране. Это позволяет заказывать необходимую технику Grundfos для производственных, коммунальных, коммерческих и инфраструктурных объектов в различных регионах.

Преимущества

Сильные стороны модели определяются не отдельными числовыми параметрами, а общей инженерной концепцией агрегата. Ключевыми преимуществами являются:

• высокая производительность при компактной площади установки,
• последовательное формирование давления несколькими ступенями,
• удобное включение в линейную трубопроводную схему,
• стойкость внутренних гидравлических элементов к контакту с водой,
• вертикальная компоновка с рациональным использованием пространства,
• пригодность для продолжительных промышленных режимов,
• устойчивость конструкции к значительным гидравлическим нагрузкам,
• возможность эксплуатации в системах повышения давления,
• надежная передача вращения между двигателем и насосным валом,
• удобство применения в крупных инженерных и технологических комплексах.

Таким образом, Grundfos CR 90-6-2 96124096 относится к мощным вертикальным многоступенчатым насосам, рассчитанным на работу в системах с большим расходом воды и существенным требованием к напору. Последовательная гидравлическая схема позволяет повышать давление постепенно, распределяя нагрузку между несколькими рабочими ступенями. Вертикальная архитектура делает оборудование удобным для насосных помещений, где площадь пола ограничена, а трубопровод необходимо сохранить на одной горизонтальной отметке.
