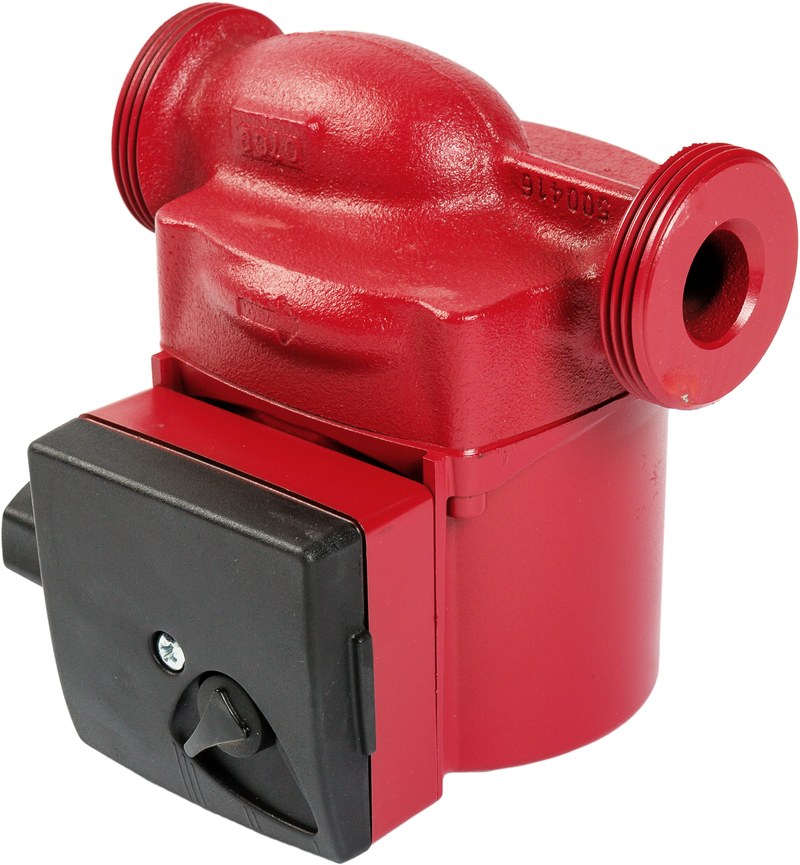

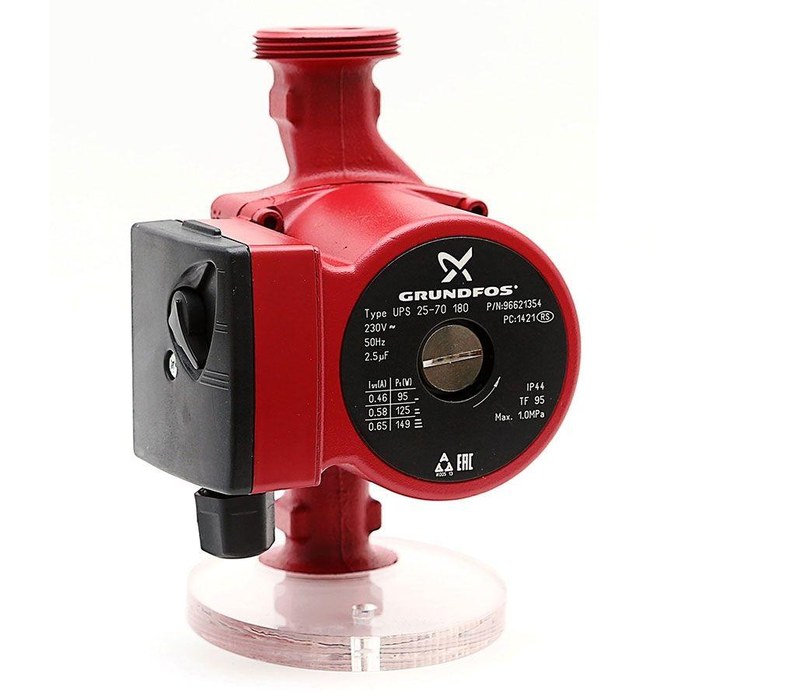

Grundfos UPS 25-70 130 96621356 — циркуляционный насос для компактных тепловых контуров

Для движения нагретой воды по замкнутому трубопроводу естественной циркуляции часто оказывается недостаточно, особенно если система включает несколько ветвей, теплообменные приборы и участки с заметным гидравлическим сопротивлением. В таких условиях применяется циркуляционный насос Grundfos UPS 25-70 130 96621356, который создает направленный поток и поддерживает перемещение теплоносителя между источником тепла и потребителями. Модель выполнена в коротком монтажном формате и предназначена для непосредственного включения в трубопровод.

Технические характеристики

Исполнение Grundfos UPS 25-70 130 96621356 отличается компактной геометрией и трехступенчатым принципом регулирования. Ниже приведены основные эксплуатационные данные модели:

• бренд — Grundfos,
• категория — циркуляционный насос,
• серия — UPS,
• модель — UPS 25-70 130,
• обозначение — 96621356,
• исполнение двигателя — с мокрым ротором,
• количество фиксированных режимов — 3,
• максимальный создаваемый напор — около 7 м,
• мощность на первой ступени — 95 Вт,
• мощность на второй ступени — 120 Вт,
• мощность на третьей ступени — 140 Вт,
• потребляемый ток — приблизительно 0,45–0,62 А в зависимости от режима,
• электропитание — 1 × 230 В,
• частота сети — 50 Гц,
• предельное давление контура — 10 бар,
• допустимая температура перекачиваемой среды — от +2 до +95 °C,
• строительная длина — 130 мм,
• трубное присоединение — G 1 1/2,
• класс присоединительного давления — PN 10,
• степень защиты — IP44,
• класс изоляционных материалов — F,
• материал гидравлического корпуса — серый чугун,
• материал крыльчатки — технический композит,
• масса агрегата — около 2,4 кг.

Особенности конструкции устройств

Устройство Grundfos UPS 25-70 130 96621356 основано на бессальниковой схеме. Вал двигателя не выводится наружу через отдельный герметизирующий узел, поэтому в конструкции отсутствует классическое торцевое уплотнение, характерное для многих насосов сухого типа. Вращающаяся часть располагается внутри заполненной жидкостью полости, благодаря чему рабочая среда непосредственно участвует в отводе тепла от двигателя. Опоры ротора функционируют в водной среде и не требуют отдельной масляной системы. Для трущихся и направляющих деталей используются материалы, рассчитанные на продолжительную работу при постоянном контакте с жидкостью. Такое устройство сокращает количество вспомогательных компонентов и делает внутреннюю компоновку более компактной. Перемещение теплоносителя обеспечивает рабочее колесо центробежного типа. После поступления в насос жидкость захватывается вращающейся крыльчаткой, ускоряется и направляется к выходному патрубку. Создаваемая разность давления заставляет теплоноситель двигаться дальше по трубопроводному контуру. Корпус гидравлической части изготавливается из чугуна, способного выдерживать характерные для отопительной системы температурные и механические нагрузки. Само рабочее колесо выполнено из композитного материала, что уменьшает массу вращающегося узла и обеспечивает стойкость детали к постоянному воздействию воды. Отдельной конструктивной особенностью является ручное трехпозиционное изменение режима. Электродвигатель может работать на одной из трех фиксированных ступеней. Переключение позволяет изменить гидравлическую отдачу насоса без монтажа дополнительного электронного регулятора.

Области применения

Насос используется в закрытых и циркуляционных водяных системах, для которых требуется постоянное перемещение жидкости. Ниже рассмотрим характерные варианты применения Grundfos UPS 25-70 130 96621356:

• радиаторное отопление жилых зданий,
• тепловые контуры частных домов,
• циркуляционные линии котельного оборудования,
• локальные водяные отопительные системы,
• контуры теплообменного оборудования,
• инженерные сети небольших коммерческих помещений,
• трубопроводы с недостаточной естественной циркуляцией,
• участки с ограниченным пространством для установки насоса,
• системы с необходимостью ручной корректировки режима работы,
• замкнутые контуры с чистым неагрессивным теплоносителем.

Компания «Олниса» поставляет насосное и другое инженерное оборудование, в том числе циркуляционный насос Grundfos UPS 25-70 130 96621356. Клиентам предоставляются технические консультации, связанные с параметрами, исполнением и характеристиками продукции. Поставка оборудования организуется с оперативной доставкой по всей стране. Это дает возможность заказывать требуемые позиции Grundfos для жилых, коммерческих и производственных объектов независимо от региона.

Преимущества

Эксплуатационные достоинства модели определяются не отдельными цифрами, а общей организацией насосного узла. Ключевыми преимуществами являются:

• компактность при размещении в трубопроводе,
• понятный принцип управления рабочим режимом,
• отсутствие сложного сальникового узла,
• использование перекачиваемой жидкости для охлаждения ротора,
• небольшое количество элементов, требующих обслуживания,
• удобство применения в уже существующих отопительных контурах,
• возможность адаптации интенсивности циркуляции,
• устойчивая работа при продолжительной эксплуатации,
• простое включение в стандартную трубопроводную систему,
• практичная конструкция для бытовых и инженерных задач.

Таким образом, Grundfos UPS 25-70 130 96621356 относится к компактным циркуляционным насосам, предназначенным для принудительного перемещения теплоносителя. Конструкция с мокрым ротором объединяет гидравлическую и электрическую части в небольшом корпусе, а трехступенчатое управление позволяет менять характер работы без дополнительного регулирующего оборудования. Исполнение с монтажной длиной 130 мм представляет интерес для систем, где свободное место между трубными соединениями ограничено.
