Управляемый коммутатор Eltex MES2300B-24 для стабильной работы современных сетей

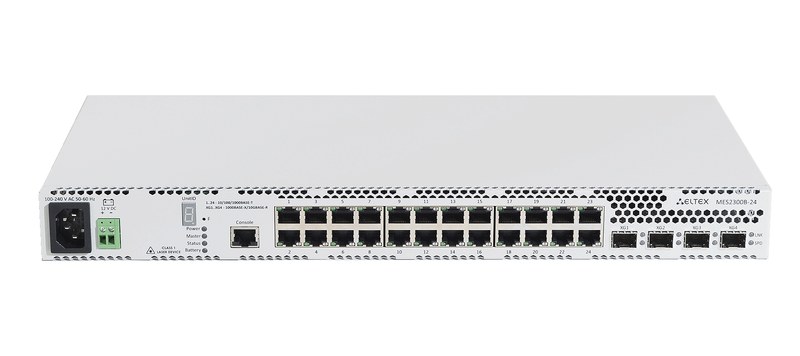

Eltex MES2300B-24 представляет собой высокопроизводительный управляемый Ethernet-коммутатор уровня L3, предназначенный для организации сетей доступа, агрегации и передачи данных в инфраструктуре предприятий, операторских системах и промышленных объектах. Устройство объединяет 24 гигабитных интерфейса RJ-45 и 4 высокоскоростных uplink-порта SFP+/SFP, обеспечивая гибкое построение сетевых архитектур с поддержкой современных протоколов маршрутизации и резервирования. Коммутатор рассчитан на эксплуатацию в составе масштабируемых сетей, где требуется высокая пропускная способность, стабильная обработка потоков данных и возможность расширения конфигурации за счет стекирования.

Технические характеристики

Основные параметры Eltex MES2300B-24 определяют возможности применения устройства в современных сетях передачи данных. Ниже перечислены ключевые технические показатели оборудования:

• Количество портов 10/100/1000BASE-T с разъемами RJ-45 — 24,
• Количество высокоскоростных интерфейсов 10GBASE-R SFP+/1000BASE-X SFP — 4,
• Количество консольных портов управления RS-232 RJ-45 — 1,
• Уровень работы коммутатора — L3,
• Пропускная способность коммутационной системы — 128 Гбит/с,
• Производительность обработки пакетов размером 64 байта — 95,2 млн пакетов в секунду,
• Объем буферной памяти — 1,5 Мбайт,
• Объем оперативной памяти DDR4 — 2 Гбайт,
• Объем постоянной памяти RAW NAND — 512 Мбайт,
• Размер таблицы MAC-адресов — 16384 записи,
• Размер таблицы VLAN — 4094 идентификатора,
• Количество ARP-записей — 2039,
• Количество групп L2 Multicast — 2048,
• Количество правил MAC ACL — 1976,
• Количество правил IPv4 ACL — 1975,
• Количество правил IPv6 ACL — 988,
• Количество маршрутов L3 IPv4 Unicast — 4066,
• Количество маршрутов L3 IPv6 Unicast — 1015,
• Максимальный размер Jumbo Frame — 10240 байт,
• Количество очередей QoS на каждом порту — 8,
• Количество групп агрегации каналов LAG — 32,
• Максимальное количество портов в одной группе LAG — 8,
• Количество устройств при аппаратном стекировании — до 8,
• Диапазон рабочего напряжения питания — 100–240 В AC с частотой 50–60 Гц и 12 В DC,
• Максимальная потребляемая мощность — 50 Вт,
• Потребляемая мощность без учета заряда аккумулятора — 24 Вт,
• Рабочий диапазон температуры — от -20 до +50 C,
• Температура хранения оборудования — от -50 до +70 C,
• Максимальная рабочая влажность воздуха — 80%,
• Форм-фактор корпуса — 19 дюймов, 1U,
• Габаритные размеры устройства — 430 × 44 × 204 мм,
• Масса оборудования — 2,94 кг.

Особенности конструкции устройств

Конструкция Eltex MES2300B-24 разработана для размещения в телекоммуникационных шкафах и стойках стандартного формата 19 дюймов. Корпус высотой 1U позволяет эффективно использовать пространство серверной инфраструктуры, а компактные размеры обеспечивают удобное размещение нескольких сетевых устройств в одном монтажном ряду. Оборудование оснащается пассивной системой охлаждения, благодаря чему снижается уровень акустического воздействия и повышается надежность работы в условиях непрерывной эксплуатации. Коммутатор построен на аппаратной платформе с неблокирующей архитектурой передачи данных. Такой принцип работы обеспечивает одновременную обработку большого количества сетевых соединений без существенного снижения скорости обмена информацией. Устройство поддерживает технологию стекирования, позволяющую объединять несколько коммутаторов в единую логическую систему управления. В результате создается масштабируемая инфраструктура с упрощенной организацией сетевых ресурсов. Принцип коммутации основан на анализе MAC-адресов, обработке VLAN-тегов и применении правил фильтрации трафика. Для управления потоками данных предусмотрены механизмы качества обслуживания QoS, позволяющие распределять приоритеты между различными типами информации. Поддержка L2 и L3 функций обеспечивает возможность построения сложных сетевых схем с разделением сегментов и организацией маршрутизации. Ключевыми особенностями конструкции являются:

• поддержка статической и динамической маршрутизации IPv4 и IPv6,
• возможность организации виртуальных локальных сетей VLAN,
• поддержка агрегирования каналов LAG для повышения отказоустойчивости соединений,
• реализация механизмов управления широковещательным и многоадресным трафиком,
• наличие функций резервирования сетевых соединений,
• поддержка протоколов маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS и BGP,
• поддержка технологий IGMP Snooping, IGMP Proxy и PIM для работы с Multicast-потоками,
• возможность применения механизмов ACL для фильтрации сетевого обмена,
• поддержка Q-in-Q для расширения возможностей виртуализации сетевой инфраструктуры,
• возможность мониторинга состояния оптических интерфейсов и сетевых параметров.

Области применения

Eltex MES2300B-24 используется в различных сетевых системах, где требуется надежная передача данных, высокая производительность и возможность построения масштабируемой инфраструктуры. Ниже представлены основные направления применения оборудования:

• корпоративные локальные сети предприятий,
• системы доступа операторов связи,
• промышленные Ethernet-сети,
• инфраструктура центров обработки данных,
• сети автоматизации производственных объектов,
• телекоммуникационные узлы агрегации,
• системы видеонаблюдения с большим количеством подключенных устройств,
• информационные сети государственных и коммерческих организаций,
• серверные помещения и монтажные шкафы,
• сети с повышенными требованиями к скорости обмена данными.

Таким образом, Eltex MES2300B-24 является универсальным управляемым коммутатором, сочетающим производительную аппаратную платформу, расширенный набор сетевых функций и надежную конструкцию для эксплуатации в профессиональных системах связи. Оборудование подходит для построения современных сетей доступа и агрегации, где требуется высокая пропускная способность и эффективное управление информационными потоками. Компания «Олниса» предлагает поставку Eltex MES2300B-24 и другого промышленного оборудования для предприятий различных направлений. Ассортимент компании включает современные решения для организации надежной сетевой инфраструктуры. «Олниса» обеспечивает поставку оборудования Eltex с соблюдением требований к качеству и комплектации поставляемой продукции.
