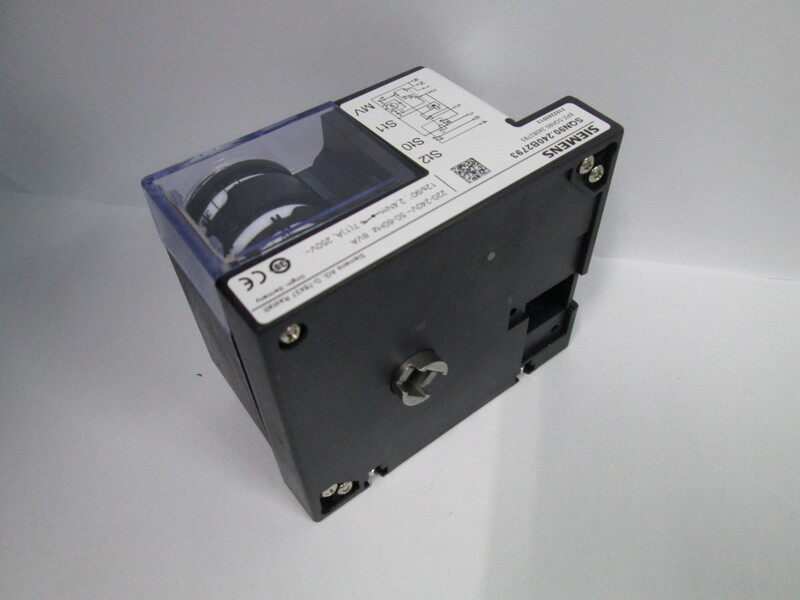

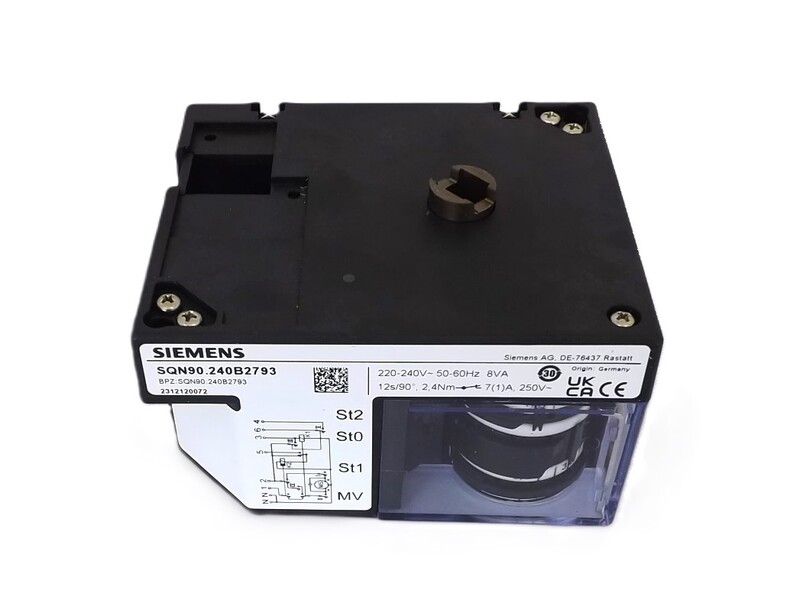

Сервопривод Siemens SQN90.240B2793: точное управление воздушными и газовыми заслонками в системах горения
Для эффективной и безопасной работы промышленных горелок и отопительных установок необходимо точное регулирование подачи воздуха и топлива. От этой настройки напрямую зависят КПД оборудования, уровень выбросов и стабильность горения. Сервоприводы Siemens серии SQN предназначены для высокоточного позиционирования заслонок и клапанов в системах управления горелками. Модель SQN90.240B2793 отличается повышенной надёжностью, высокой точностью позиционирования и адаптацией к современным требованиям промышленной автоматизации. Это устройство идеально подходит для применения в теплотехнических установках, котельных, печах и технологических установках с жёсткими требованиями к регулировке подачи воздуха и газа.
Технические характеристики
Ниже перечислены ключевые технические характеристики сервопривода Siemens SQN90.240B2793, определяющие его возможности в реальной эксплуатации:
- Тип устройства: электромеханический сервопривод;
- Напряжение питания: 230 В AC, 50/60 Гц;
- Максимальный крутящий момент: 2 Н·м;
- Время поворота (рабочий диапазон 90°): 30 секунд;
- Диапазон перемещения: 0…90°;
- Направление вращения: регулируемое, с возможностью настройки;
- Тип выхода: позиционирующий, с потенциометром обратной связи;
- Встроенный потенциометр: 135 Ом (механическая обратная связь);
- Температурный диапазон эксплуатации: от –10 до +60 °C;
- Степень защиты корпуса: IP40;
- Монтаж: универсальный — с прямым или угловым креплением на заслонку/вентиль.
Особенности конструкции устройств
Сервопривод Siemens SQN90.240B2793 выполнен в компактном и прочном корпусе, защищённом от пыли и брызг в соответствии с классом IP40. Внутренний механизм привода состоит из надёжной редукторной передачи с долговечными зубчатыми элементами, устойчивыми к износу даже при интенсивной работе. Управление осуществляется через встроенный асинхронный двигатель с ограничением крутящего момента, что предотвращает поломку заслонки при заедании или заклинивании. Система позиционирования с обратной связью реализована с использованием встроенного потенциометра, который даёт точный сигнал о положении выходного вала. Гибкая система креплений и адаптеров делает возможной установку на различные типы воздушных и газовых клапанов. Сервопривод также совместим с автоматикой Siemens и большинством промышленных контроллеров. Энергопотребление в режиме ожидания минимально, а при активной работе обеспечивается плавный и устойчивый ход без рывков и вибраций.
Области применения
Siemens SQN90.240B2793 применяется в автоматизированных системах регулировки горения и подачи воздуха. Ниже представлены основные сферы его использования:
- Промышленные и коммунальные котельные установки;
- Газовые и жидкотопливные горелки;
- Печь и термические агрегаты;
- Системы управления воздушными заслонками;
- Комбинированные установки с многозонной подачей воздуха/газа;
- Инженерные системы отопления с автоматикой Siemens;
- Технологическое оборудование пищевой, химической, металлургической промышленности.
Компания "Олниса" поставляет оригинальные сервоприводы Siemens, включая модель SQN90.240B2793, с техническим сопровождением на всех этапах — от подбора до внедрения в систему. Специалисты компании предоставляют профессиональные консультации по интеграции приводов в системы автоматики, учитывая тип горелки, температурные условия и требования к безопасности. "Олниса" обеспечивает быструю доставку по всей территории России, включая регионы с ограниченной транспортной доступностью.
Преимущества
К числу основных преимуществ сервопривода Siemens SQN90.240B2793 относятся:
- Высокая точность позиционирования воздушных и газовых заслонок;
- Электромеханическая прочность и износостойкость;
- Интегрированная система обратной связи по положению;
- Совместимость с автоматикой Siemens и сторонними контроллерами;
- Низкий уровень шума и вибраций в процессе работы;
- Компактный корпус с защитой IP40;
- Возможность настройки направления и угла поворота;
- Простота монтажа и замены;
- Стабильность работы в промышленных условиях;
- Соответствие международным стандартам по безопасности и электромагнитной совместимости.
Таким образом, сервопривод Siemens SQN90.240B2793 представляет собой профессиональное решение для точного управления положением заслонок в системах горения. Благодаря своей конструкции, точности и надёжности, он эффективно применяется в промышленных и коммунальных объектах, где важна стабильность работы и минимизация рисков при эксплуатации отопительных установок.
