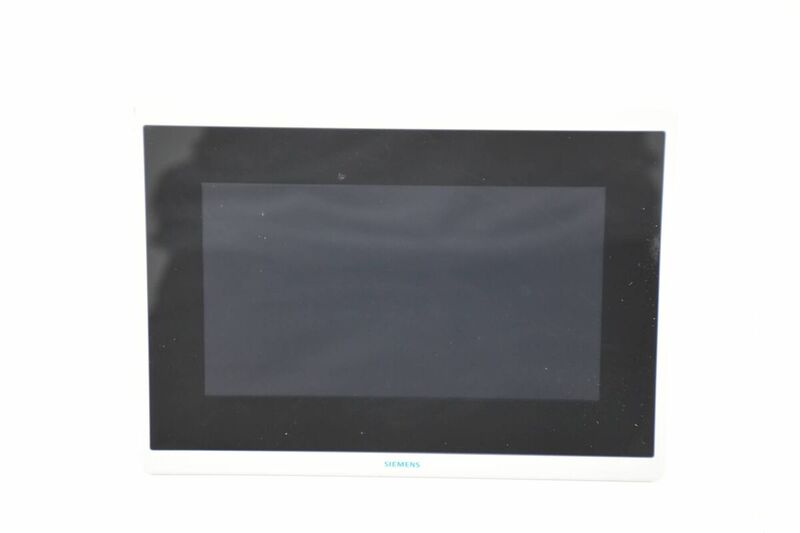

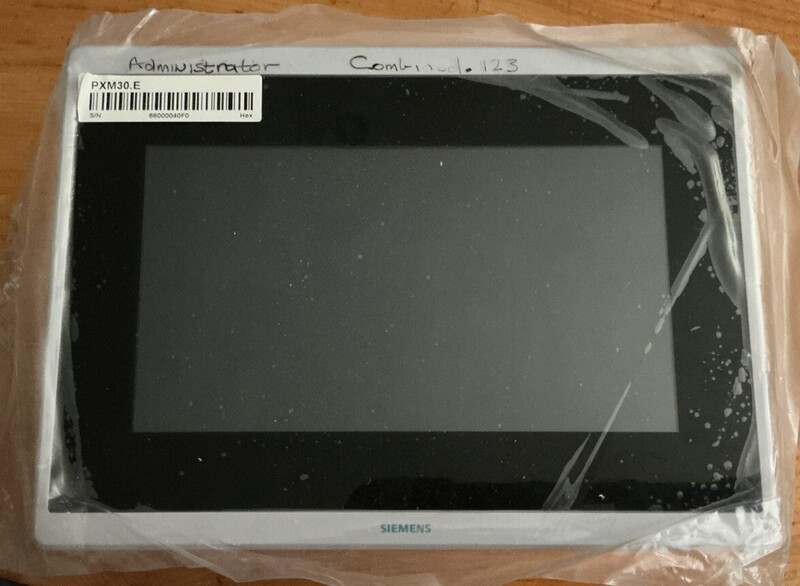

PXM30.E от Siemens — современное решение для точного мониторинга

Сенсорная панель Siemens PXM30.E представляет собой современное устройство визуализации и управления, входящее в состав автоматизированных систем зданий на базе платформы Desigo. Этот модуль применяется для отображения, настройки и мониторинга параметров систем вентиляции, отопления, кондиционирования и других инженерных подсистем, обеспечивая высокий уровень визуального комфорта, эргономики и точности взаимодействия с оборудованием.

Технические характеристики

Сенсорная панель Siemens PXM30.E обладает следующими основными техническими параметрами:

• Разрешение экрана: 320 × 240 пикселей (QVGA);
• Цветовая палитра: 65 536 цветов (16 бит);
• Тип сенсорного ввода: резистивный (одновременное нажатие одним касанием);
• Пользовательский интерфейс: иконки, текстовые меню, графика в реальном времени;
• Процессор: встроенный микроконтроллер с оптимизированной архитектурой для HMI-операций;
• Память: встроенная энергонезависимая память для хранения настроек пользователя и данных визуализации;
• Коммуникационные интерфейсы: BACnet MS/TP; USB-порт для обновления программного обеспечения;
• Питание: 24 В переменного тока, 50/60 Гц (±10%);
• Потребляемая мощность: до 6 ВА;
• Температурный диапазон эксплуатации: от 0 до +50 C;
• Класс защиты: IP30 по передней панели, при установке на щит – IP20;
• Монтаж: встраиваемый в дверцу шкафа или на переднюю панель;
• Размеры: 96 × 96 × 50 мм (встраиваемый модуль);
• Вес: около 200 г;
• Совместимость: устройства серии PXC, PXG и PX на базе BACnet;
• Сертификация: CE, UL, C-Tick.

Сенсорная панель Siemens PXM30.E отличается компактным исполнением и интуитивно понятным пользовательским интерфейсом. Корпус устройства выполнен из прочного пластика, устойчивого к механическим воздействиям и воздействию окружающей среды. Экран защищён устойчивым к царапинам и загрязнениям стеклом с матовым покрытием, что снижает отражения и улучшает читаемость. Панель монтируется в стандартное отверстие 96×96 мм, что делает её совместимой с большинством шкафов автоматики. Интерфейс MS/TP (BACnet) позволяет панели выполнять роль клиентского устройства, осуществляющего чтение и запись данных с контроллеров Desigo.

Функциональные возможности и особенности эксплуатации

Ниже перечислены ключевые функциональные особенности панели PXM30.E:

• Локальный доступ к данным: панель позволяет напрямую просматривать значения датчиков, выходных сигналов, уставок и тревожных сообщений, регистрируемых контроллером.
• Настройка параметров: с помощью панели возможно оперативно изменять заданные значения, расписания, режимы работы оборудования.
• Отображение трендов: встроенная функция построения графиков позволяет анализировать поведение системы во времени.
• Тревожные уведомления: визуализация активных и архивных тревог с возможностью квитирования.
• Поддержка многоязычности: интерфейс доступен на нескольких языках, включая английский, немецкий, французский, русский и др.
• Гибкая структура меню: конфигурация панелей может быть адаптирована к конкретной архитектуре проекта.
• Обновление прошивки и конфигурации: с помощью USB-интерфейса и утилит Siemens.
• Совместимость с энергосберегающими режимами: может отключаться в периоды бездействия для снижения энергопотребления.
• Интеграция в систему диспетчеризации Desigo: панель может выступать частью общего интерфейса оператора на объекте.

Принцип действия

Принцип действия сенсорной панели PXM30.E основан на визуализации информации, получаемой от контроллеров через BACnet-соединение. Панель работает в режиме HMI (Human-Machine Interface) и выполняет следующие функции:

• Получение данных: панель получает по протоколу BACnet значения входов/выходов, состояния оборудования и сообщений от подключённых контроллеров.
• Обработка и отображение информации: с помощью встроенного процессора данные преобразуются в графический формат для отображения пользователю.
• Обратная связь: при необходимости пользователь может внести изменения, которые передаются контроллерам для исполнения.
• Логирование данных: возможна запись параметров и событий в энергонезависимую память для последующего анализа.
• Интерактивное управление: благодаря сенсорному экрану пользователь может управлять объектом в реальном времени без подключения к ПК.

Режимы работы

Панель Siemens PXM30.E поддерживает несколько режимов функционирования, в зависимости от задач автоматизации и архитектуры системы:

• Режим мониторинга: используется для отображения текущих значений датчиков, статусов и тревог;
• Режим конфигурирования: позволяет изменить уставки, временные параметры, расписания и другие настройки системы;
• Режим диагностики: позволяет выявить неисправности в системе, определить источник тревоги, отследить ошибки связи;
• Режим обслуживания: используется техническим персоналом для проведения сервисных операций, обновлений и тестов;
• Энергосберегающий режим: активируется в случае длительного бездействия панели, автоматически затемняя экран или выключая питание;
• Режим тренда: отображение графиков изменений температуры, давления, расхода или других параметров в заданном временном диапазоне;
• Режим локальной настройки: позволяет внести изменения непосредственно на объекте, без подключения к централизованной системе Desigo CC.

Таким образом, сенсорная панель Siemens PXM30.E — это компактное, надёжное и функционально насыщенное устройство для визуализации и управления параметрами инженерных систем зданий. Благодаря интеграции с BACnet-контроллерами, интуитивному интерфейсу и широким возможностям настройки, панель обеспечивает удобный и эффективный доступ к параметрам систем автоматики. Простота в эксплуатации, многофункциональность и надёжность делают её незаменимым элементом современных решений в области автоматизации зданий.
