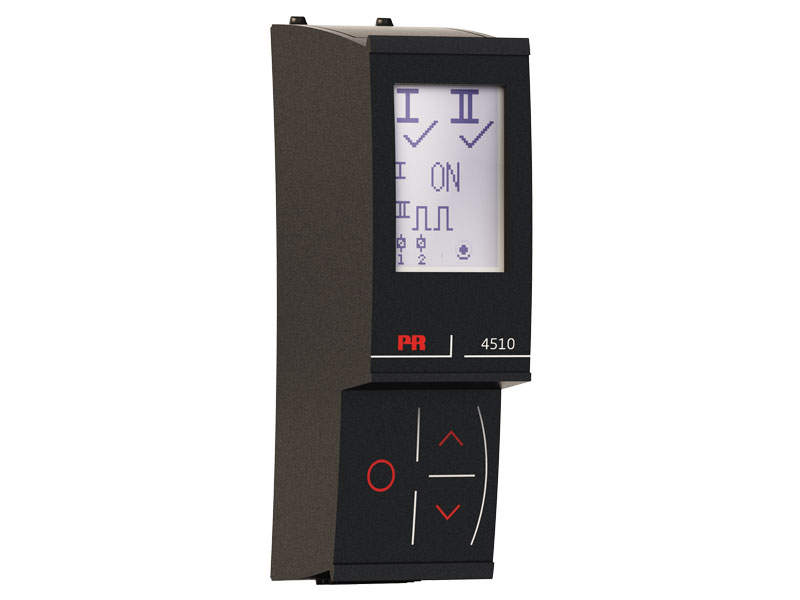

PR 4510 — компактный дисплей-программатор для оперативной работы с промышленными преобразователями
В современных системах промышленной автоматизации важную роль играет не только точность измерительных модулей, но и удобство их конфигурирования, параметрирования и сервисной диагностики. От скорости ввода оборудования в эксплуатацию, корректности настроек входных сигналов и прозрачности отображения рабочих параметров напрямую зависит стабильность технологических процессов. В связи с этим особое значение приобретают интерфейсные устройства, обеспечивающие взаимодействие между специалистом и измерительным модулем. PR electronics PR 4510 — это ЖК-дисплей-программатор, предназначенный для конфигурирования, мониторинга и сервисной настройки устройств производства PR electronics. Данный модуль используется в составе систем обработки аналоговых сигналов и обеспечивает интуитивный доступ к параметрам преобразователей, изоляторов, релейных модулей и других приборов бренда.
Функциональные возможности
PR 4510 реализует широкий спектр функций, необходимых для полноценной работы с измерительными модулями. Основные функциональные возможности включают:
- конфигурирование входных параметров,
- настройку выходного сигнала 4–20 мА или напряжения,
- масштабирование сигналов,
- включение фильтрации и демпфирования,
- задание временных задержек,
- активацию релейных выходов,
- диагностический мониторинг,
- считывание серийных данных прибора,
- защиту настроек паролем.
Важной особенностью является возможность копирования конфигурации одного устройства и переноса ее на другое. Это существенно сокращает время при серийной установке однотипных модулей. Также PR 4510 обеспечивает:
- пошаговую навигацию по меню,
- логическую структуру разделов,
- быстрое подтверждение изменений,
- визуальное подтверждение записи параметров в память,
- отображение кодов ошибок.
Принцип взаимодействия с измерительными модулями
PR 4510 подключается непосредственно к соответствующему модулю PR electronics через специальный интерфейсный разъем. После подключения устройство автоматически определяет тип прибора и предоставляет доступ к его конфигурационному меню. Алгоритм работы включает:
- инициализацию соединения,
- считывание текущей конфигурации,
- отображение параметров на дисплее,
- редактирование выбранных пунктов,
- запись обновленных данных во внутреннюю память модуля,
- подтверждение корректности записи.
Интерфейс взаимодействия построен таким образом, чтобы минимизировать риск некорректной настройки. Логика меню исключает выбор несовместимых параметров и предупреждает о возможных ошибках конфигурации.
Технические характеристики
Ключевые технические параметры PR 4510 включают:
- тип дисплея — жидкокристаллический,
- многострочная текстовая индикация,
- кнопочное управление,
- интерфейс подключения — специализированный разъем для модулей PR electronics,
- рабочий температурный диапазон — промышленный,
- высокая устойчивость к электромагнитным помехам,
- низкое энергопотребление,
- совместимость с широким спектром измерительных и интерфейсных модулей бренда.
Устройство рассчитано на эксплуатацию в условиях:
- промышленных шкафов автоматики,
- повышенного уровня вибрации,
- электромагнитных наводок,
- колебаний температуры.
Преимущества использования PR 4510
Применение данного дисплея-программатора обеспечивает ряд практических преимуществ. Ключевые преимущества:
- отсутствие необходимости в подключении компьютера,
- сокращение времени настройки оборудования,
- минимизация ошибок при конфигурировании,
- повышение прозрачности параметров процесса,
- универсальность применения с различными модулями PR electronics,
- возможность быстрой диагностики неисправностей,
- повышение удобства сервисного обслуживания,
- снижение простоев оборудования.
Кроме того, компактность устройства позволяет использовать его непосредственно в полевых условиях без привлечения дополнительной техники.
Таким образом, PR electronics PR 4510 — это специализированный ЖК-дисплей-программатор, предназначенный для конфигурирования и диагностики модулей обработки сигналов. Устройство обеспечивает удобный доступ к параметрам, ускоряет ввод оборудования в эксплуатацию и упрощает сервисное обслуживание. Его функциональность, компактность и промышленная надежность делают PR 4510 важным инструментом в системах автоматизации, где требуется оперативная настройка и прозрачный контроль параметров. Использование данного программатора повышает эффективность работы с измерительными модулями и снижает риск ошибок конфигурации.
