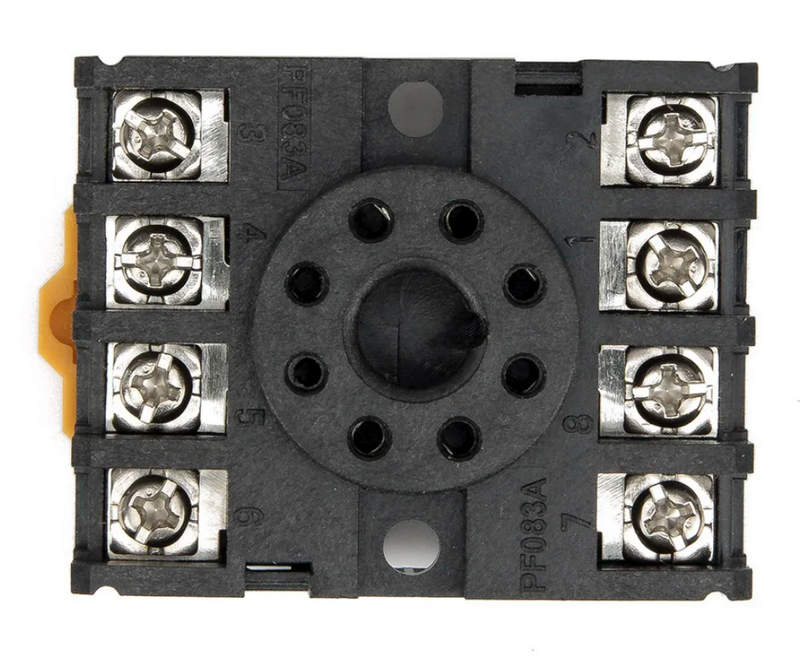

PF083A — клеммная колодка для AH3-N и ST3P с удобным креплением на DIN-рейку

Клеммная колодка PF083A представляет собой специализированную монтажную базу для подключения и фиксации реле времени серий AH3-N и ST3P. В системах промышленной автоматизации подобные элементы выполняют не вспомогательную, а критически важную функцию: обеспечивают корректное электрическое соединение, механическую устойчивость и удобство сервисного обслуживания оборудования. Использование универсальных клеммных решений при работе с реле времени нередко приводит к усложнению монтажа, увеличению риска ошибок в коммутации и затруднениям при замене устройства. PF083A разработана как совместимая платформа с четкой геометрией контактной группы, адаптированной под 8-контактные таймеры, что делает её эффективным решением для распределительных шкафов, панелей управления и автоматизированных линий. Применение клеммной колодки с возможностью установки на стандартную DIN-рейку упрощает компоновку шкафа и соответствует современным требованиям модульного монтажа.

Назначение и совместимость PF083A

Ключевое назначение изделия заключается в обеспечении надежного подключения и фиксации реле времени. Ниже перечислены основные параметры и области совместимости:

• Совместимость с реле времени серий AH3-N, ST3P,
• Количество контактов — 8 гнезд под штыревые выводы реле,
• Тип монтажа — установка на стандартную DIN-рейку 35 мм,
• Конфигурация подключения — винтовые клеммы с фронтальным доступом,
• Материал корпуса — термостойкий диэлектрик промышленного класса,
• Номинальное напряжение — соответствует параметрам подключаемых реле,
• Температурный диапазон эксплуатации — типовой для щитового оборудования,
• Способ фиксации реле — вставка с механической фиксацией в гнезда колодки.

PF083A служит интерфейсным элементом между реле и силовыми либо управляющими цепями, обеспечивая упорядоченное распределение проводников и минимизацию монтажных ошибок.

Конструктивные особенности клеммной колодки

Конструкция PF083A разработана с учетом требований промышленной эксплуатации и интенсивной коммутации. Корпус выполнен из прочного электроизоляционного материала, устойчивого к нагреву, вибрациям и механическим нагрузкам. Материал обладает достаточной жесткостью для длительного удержания реле без деформаций посадочных гнезд.

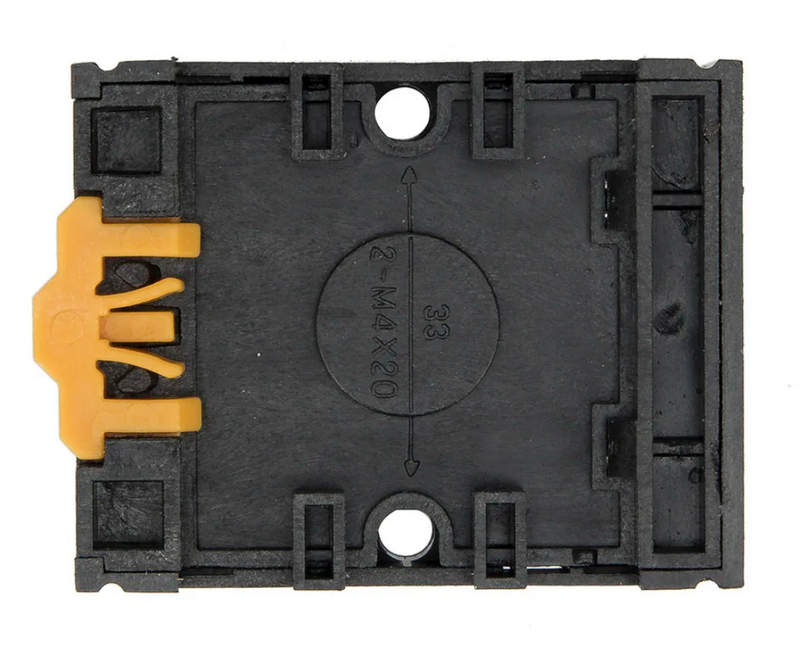

Контактная группа состоит из металлических токопроводящих элементов, обеспечивающих плотное сопряжение с выводами реле AH3-N и ST3P. Геометрия гнезд рассчитана таким образом, чтобы исключить люфт и обеспечить стабильный контакт даже при вибрационных воздействиях. Винтовые зажимы предназначены для подключения медных проводников различного сечения. Конструкция клемм обеспечивает равномерное распределение давления при затяжке, что снижает вероятность повреждения жилы и обеспечивает устойчивый контакт в течение всего срока службы. Особое внимание уделено монтажной платформе: нижняя часть колодки оснащена защелочным механизмом для крепления на DIN-рейке 35 мм. Такой способ установки позволяет быстро монтировать и демонтировать устройство без использования дополнительных крепежных элементов. Компактные габариты PF083A способствуют плотной компоновке оборудования в распределительных шкафах. При этом сохраняется достаточное расстояние между клеммами для удобства подключения проводников и обслуживания.

Электрические характеристики и эксплуатационные параметры

Ниже перечислены основные технические параметры, определяющие область применения PF083A:

• Количество полюсов — 8 контактов,
• Тип подключения — винтовой зажим,
• Максимальный ток нагрузки — определяется характеристиками подключаемого реле,
• Диапазон допустимого напряжения — соответствует типовым промышленным значениям для реле AH3-N и ST3P,
• Сечение подключаемых проводников — в пределах стандартных значений для щитового монтажа,
• Степень защиты — для установки внутри электрощитов,
• Способ монтажа — DIN-рейка 35 мм.

Клеммная колодка не является активным элементом цепи, однако её электрические параметры должны соответствовать условиям эксплуатации реле времени. Корректный выбор сечения проводов и соблюдение требований по токовой нагрузке являются обязательными условиями безопасной работы.

Принцип работы в составе системы

PF083A выполняет функцию переходного интерфейса между реле времени и электрической схемой. После установки реле в гнезда колодки осуществляется коммутация входных и выходных цепей через винтовые клеммы. Принцип работы можно описать следующим образом: реле устанавливается в посадочное гнездо, его выводы входят в контактные элементы колодки, далее к соответствующим клеммам подключаются питающие и управляющие цепи. При необходимости замены реле достаточно извлечь устройство из колодки, не демонтируя подключенные проводники. Такой подход значительно сокращает время технического обслуживания и снижает риск повреждения кабельной разводки.

Использование DIN-рейки в качестве базового элемента крепления позволяет стандартизировать компоновку шкафов автоматики. PF083A оснащена подпружиненным фиксатором, который обеспечивает надежную посадку на рейке без дополнительного инструмента. Монтаж осуществляется простым защелкиванием корпуса на профиль рейки. Демонтаж выполняется путем отжатия фиксирующего элемента. Конструкция рассчитана на многократные циклы установки и снятия без потери механической прочности. и Такой способ крепления облегчает модульное расширение системы и перестройку компоновки шкафа при модернизации оборудования.

Области применения

Клеммная колодка PF083A используется в составе систем, где применяются реле времени AH3-N и ST3P. Ниже рассмотрим основные направления эксплуатации:

• Системы автоматического пуска и останова оборудования,
• Панели управления технологическими линиями,
• Щиты управления вентиляционными и насосными установками,
• Автоматизированные системы освещения,
• Транспортные и упаковочные линии,
• Системы задержки включения и отключения электроприводов,
• Контроль циклических процессов в промышленности.

Благодаря унифицированной конструкции PF083A подходит для применения в производственных помещениях, на энергетических объектах, в машиностроении и других отраслях промышленности.

Преимущества использования PF083A

При выборе специализированной клеммной базы для реле времени ключевыми преимуществами являются:

• Упрощение монтажа и подключения,
• Сокращение времени замены реле,
• Надежная фиксация устройства,
• Совместимость с DIN-рейкой,
• Компактность конструкции,
• Стабильность электрического контакта,
• Снижение вероятности ошибок при коммутации,
• Повышение удобства обслуживания шкафа управления.

Использование PF083A позволяет обеспечить аккуратную и структурированную разводку проводников внутри шкафа, что положительно влияет на общую надежность системы.

Таким образом, клеммная колодка PF083A представляет собой функциональное и технологически оправданное решение для подключения реле времени AH3-N и ST3P в системах промышленной автоматизации. Конструкция изделия обеспечивает надежную фиксацию, удобство монтажа на DIN-рейке и упорядоченное подключение проводников. Применение специализированной базы снижает время обслуживания, упрощает замену реле и способствует поддержанию структурированной компоновки распределительных шкафов. PF083A является вспомогательным, но важным элементом в цепи обеспечения надежной и безопасной работы автоматизированных систем.
