Повышаем эффективность контроля O₂ с ячейкой для Testo 327-1

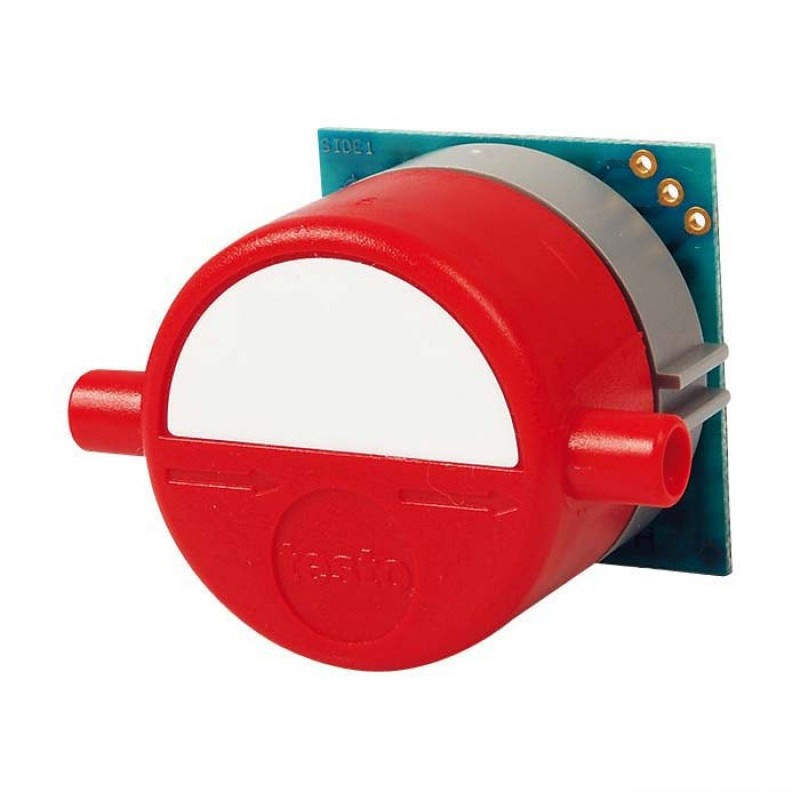

Ячейка O2 для газоанализатора Testo 327-1 представляет собой электрохимический сенсор, предназначенный для измерения концентрации кислорода в дымовых газах и окружающей среде. Данный элемент является ключевым измерительным узлом анализатора и обеспечивает формирование электрического сигнала, пропорционального объёмной доле кислорода. Применение подобной ячейки позволяет проводить контроль процессов горения, регулировку котельного оборудования, диагностику отопительных систем и оценку эффективности сжигания топлива.

Принцип работы электрохимической ячейки

Работа сенсора основана на гальваническом эффекте. Внутри корпуса располагаются два электрода: рабочий; противоэлектрод; между ними находится электролит, обеспечивающий перенос ионов. При поступлении кислорода через газопроницаемую мембрану происходит электрохимическая реакция восстановления кислорода на катоде. Процесс включает следующие этапы: диффузия кислорода через мембрану; растворение молекул O2 в электролите; восстановительная реакция на поверхности катода; окислительная реакция на аноде; генерация электрического тока; передача сигнала в измерительный модуль прибора. Сила тока прямо пропорциональна концентрации кислорода. Измерительная электроника Testo 327-1 преобразует этот ток в цифровое значение объёмной доли кислорода, выражаемое в процентах.

Технические характеристики

Основные характеристики сенсора:

• Тип измерения: электрохимический;
• Измеряемый компонент: кислород O2;
• Диапазон измерения: типичный диапазон для дымовых газов;
• Выходной сигнал: токовый, пропорциональный концентрации;
• Время отклика: определяется скоростью диффузии через мембрану;
• Рабочая температура: соответствует условиям эксплуатации анализатора;
• Срок службы: ограничен ресурсом электролита и электродов;
• Чувствительность: стабильная в пределах калибровочного диапазона;
• Повторяемость показаний: высокая при соблюдении условий эксплуатации.

Чувствительность сенсора определяется конструкцией мембраны и активной площадью электродов. Погрешность измерения зависит от температуры, давления и состояния электролита.

Режимы работы

Ячейка функционирует в составе газоанализатора в нескольких режимах:

• Режим непрерывного мониторинга: постоянное измерение концентрации кислорода;
• Режим калибровки: корректировка показаний по эталонной газовой смеси или атмосферному воздуху;
• Режим стабилизации: выход на рабочие параметры после включения прибора;
• Режим компенсации температуры: корректировка сигнала в зависимости от температуры окружающей среды;
• Режим диагностики: контроль внутреннего сопротивления и уровня сигнала.

После установки новой ячейки требуется период стабилизации, в течение которого электрохимическая система достигает равновесного состояния. Калибровка выполняется с учётом атмосферного содержания кислорода либо с использованием стандартной газовой смеси.

Электрохимические особенности

В процессе работы происходит постепенное потребление анодного материала и изменение состава электролита. Это определяет конечный срок службы сенсора. На характеристики влияют: температура; влажность; концентрация измеряемого газа; наличие агрессивных примесей. Электрохимическая реакция протекает без внешнего источника питания для сенсора, что делает ячейку гальваническим элементом. Электроника прибора лишь измеряет возникающий ток. При превышении допустимых концентраций кислорода возможно ускоренное старение элементов.

Факторы, влияющие на точность

Точность измерений зависит от ряда факторов:

• Температурные колебания;
• Изменение атмосферного давления;
• Конденсация влаги;
• Загрязнение мембраны;
• Длительное хранение без эксплуатации;
• Воздействие химически активных газов.

Для поддержания стабильности показаний рекомендуется регулярная калибровка; соблюдение условий хранения; защита от попадания конденсата; своевременная замена по истечении ресурса.

Области применения

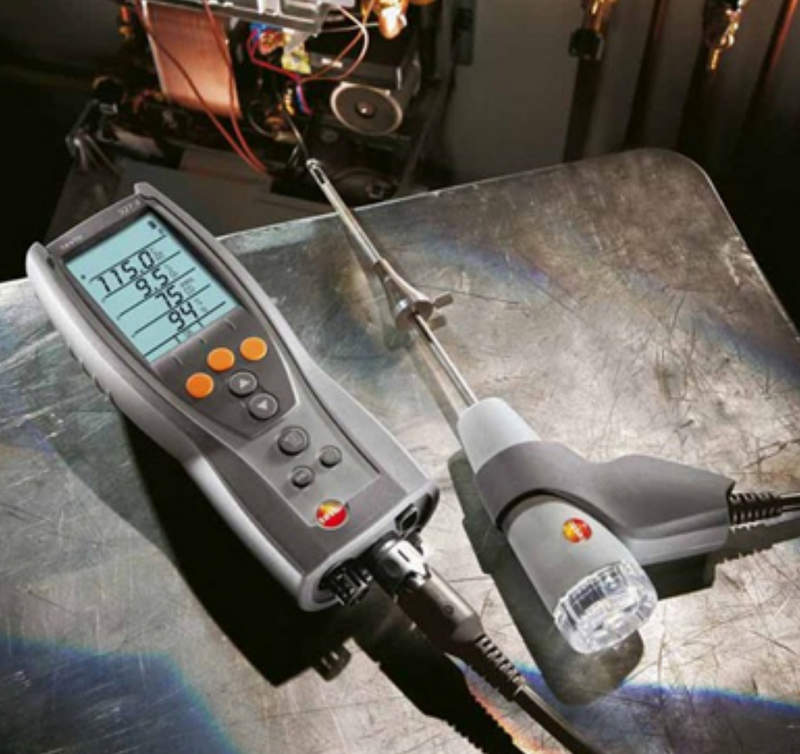

Ячейка O2 используется в составе анализатора Testo 327-1 при выполнении следующих задач:

• Контроль процессов горения в котлах;
• Настройка газовых и жидкотопливных горелок;
• Проверка вентиляционных систем;
• Энергетический аудит отопительных установок;
• Диагностика дымоходов;
• Контроль выбросов.

Измерение концентрации кислорода позволяет вычислять коэффициент избытка воздуха; определять эффективность сгорания; снижать расход топлива; уменьшать выбросы вредных веществ.

Преимущества электрохимического метода

Использование электрохимической ячейки обеспечивает ряд преимуществ:

• Высокая селективность к кислороду;
• Низкое энергопотребление;
• Компактность конструкции;
• Отсутствие необходимости в сложной оптической системе;
• Стабильность показаний при корректной эксплуатации;
• Относительно простая процедура замены.

Сенсор не требует внешнего источника возбуждения реакции; формирует линейный сигнал в пределах рабочего диапазона; обеспечивает достаточную точность для задач сервисного обслуживания отопительных систем.

В целом, ячейка O2 для Testo 327-1 является ключевым элементом измерительного тракта газоанализатора. Электрохимический принцип работы обеспечивает преобразование концентрации кислорода в электрический сигнал за счёт гальванической реакции. Конструкция сенсора включает мембрану, электролит и систему электродов; параметры отклика зависят от условий эксплуатации; ресурс ограничен естественным расходом активных материалов.
