Повысьте точность обратной связи с энкодером MRI 40AR6 HLD 100 Z V2 2M5R SL

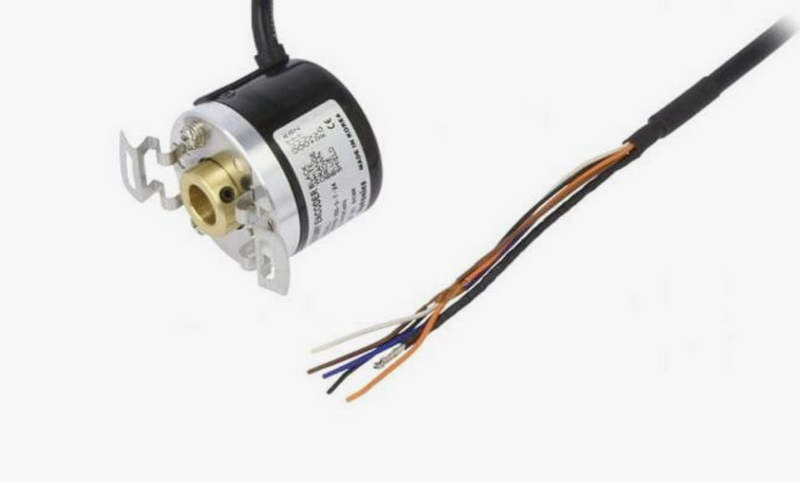

Энкодер MRI 40AR6 HLD 100 Z V2 2M5R SL представляет собой промышленный датчик углового положения, предназначенный для преобразования механического вращения в последовательность электрических импульсов; устройство используется в приводных системах, автоматизированных линиях, упаковочном оборудовании, транспортных механизмах и станках с числовым программным управлением.

Конструктивное исполнение

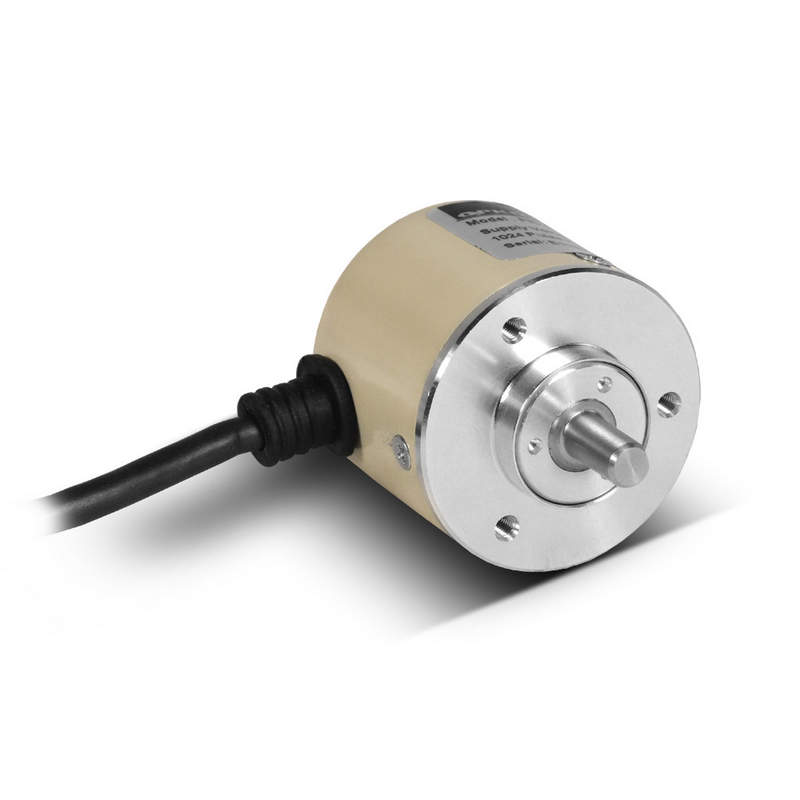

Корпус энкодера выполнен в цилиндрической форме диаметром 40 мм; материал — алюминиевый сплав с антикоррозионным покрытием, обеспечивающим механическую прочность и устойчивость к агрессивным средам. Передняя крышка герметизирована уплотнительными элементами; задняя часть оснащена кабельным вводом с разгрузкой натяжения. Вал изготовлен из закаленной стали; он установлен на двух подшипниках качения, рассчитанных на длительную эксплуатацию при радиальных и осевых нагрузках. Механические параметры включают:

• диаметр вала — стандартное промышленное значение;
• допустимая радиальная нагрузка — в пределах расчетных значений для подшипников;
• допустимая осевая нагрузка — ограничена требованиями к долговечности;
• максимальная частота вращения — до нескольких тысяч оборотов в минуту;
• монтаж — через фланец или прижимной хомут;
• степень защиты — ориентирована на эксплуатацию в производственных помещениях.

Электрические характеристики

Электрическая часть устройства обеспечивает формирование прямоугольных импульсных сигналов, питание подается постоянным напряжением в диапазоне, характерном для промышленных датчиков. Вариант выходного каскада V2 предполагает использование транзисторной схемы push-pull или открытого коллектора, выбор исполнения определяет совместимость с входами ПЛК, контроллеров движения или сервоусилителей. Основные электрические параметры:

• напряжение питания — стабилизированное постоянное;
• потребляемый ток — ограничен внутренними электронными узлами;
• выходные каналы — A; B; Z;
• логические уровни — соответствуют стандартам цифровой автоматики;
• частота выходных импульсов — определяется скоростью вращения и разрешением.

Кабель длиной 2,5 м обеспечивает гибкость подключения; экранирование снижает влияние электромагнитных помех; цветовая маркировка жил упрощает монтаж.

Принцип работы

Работа энкодера основана на оптическом методе считывания; внутри корпуса установлен кодовый диск с чередующимися прозрачными и непрозрачными секторами; при вращении вала диск проходит между источником света и фотоприемниками. Световой поток модулируется геометрией дорожек; фотоприемники преобразуют изменения освещенности в электрические сигналы; далее формирователи импульсов создают четкие прямоугольные выходные сигналы. Канал A формирует последовательность импульсов; канал B сдвинут по фазе; сравнение фаз позволяет определить направление вращения: если A опережает B — вращение происходит в одном направлении; если B опережает A — в противоположном. Индексный сигнал Z генерируется один раз за оборот; он используется для синхронизации, калибровки или установки нулевой позиции.

Режимы работы

Энкодер поддерживает несколько режимов функционирования:

• режим однократного подсчета импульсов по переднему фронту;
• режим двукратного подсчета по переднему и заднему фронтам;
• режим четырехкратного подсчета по всем фронтам квадратурных сигналов;
• режим синхронизации по индексу Z;
• режим определения направления вращения на основе фазового сдвига;
• режим работы с высокочастотным входом счетчика;
• режим интеграции с сервоусилителем для обратной связи по скорости.

Выбор режима осуществляется средствами контроллера; сам энкодер формирует базовые сигналы, пригодные для различных алгоритмов обработки.

Помехоустойчивость и надежность

Для обеспечения стабильной работы в условиях промышленного производства используются следующие решения:

• экранированный кабель;
• дифференциальные или симметричные выходы;
• встроенные фильтры подавления шумов;
• защита от перенапряжений;
• механическая балансировка кодового диска.

Подшипниковый узел рассчитан на длительный ресурс; корпус устойчив к вибрации; внутренняя электроника защищена от перегрева и нестабильного питания.

Области применения

Энкодер MRI 40AR6 HLD 100 Z V2 2M5R SL применяется в следующих системах:

• конвейерные линии и сортировочные комплексы;
• упаковочные и фасовочные машины;
• приводы роликов и транспортеров;
• станки с ЧПУ малой и средней точности;
• подъемные механизмы;
• оборудование для обработки материалов;
• автоматические двери и позиционные механизмы.

Эксплуатационные преимущества

К преимуществам модели относятся:

• простота интеграции в существующие системы;
• стабильность импульсных сигналов;
• наличие индексного канала для точной привязки;
• компактный корпус диаметром 40 мм;
• оптимальное разрешение для задач средней точности;
• устойчивость к вибрации и промышленным помехам;
• кабельное исполнение, упрощающее подключение.

Таким образом, энкодер MRI 40AR6 HLD 100 Z V2 2M5R SL является надежным элементом систем автоматизации, обеспечивающим точное измерение углового перемещения и скорости вращения; его конструкция сочетает прочный корпус, качественный подшипниковый узел и стабильную электронную часть.
