Портативный осциллограф Fluke ScopeMeter 190-204-III 5282463 — 4 канала, 200 МГц и CAT IV 600 В

Диагностика промышленной электроники часто требует одновременно наблюдать несколько электрических процессов, которые имеют разные потенциалы относительно земли. Обычный настольный осциллограф в такой ситуации может оказаться неудобным из-за общей земли входов и зависимости от сетевого питания. Fluke ScopeMeter 190-204-III, артикул 5282463 разработан именно как автономный измерительный прибор для полевых работ. Устройство рассчитано на эксплуатацию непосредственно рядом с приводами, преобразователями, промышленными блоками питания, электродвигателями и системами автоматики, где одновременно важны высокая частота дискретизации, электрическая безопасность и мобильность.

Технические характеристики

Основные параметры Fluke ScopeMeter 190-204-III 5282463 следующие:

• модель — 190-204-III,
• номер изделия — 5282463,
• серия — Fluke 190 Series III,
• тип прибора — портативный цифровой осциллограф,
• количество каналов — 4,
• полоса пропускания — 200 МГц,
• время нарастания — около 1,7 нс,
• максимальная частота дискретизации — до 2,5 Гвыб/с,
• частота дискретизации при работе четырех каналов — до 1,25 Гвыб/с на канал,
• вертикальное разрешение — 8 бит,
• входная чувствительность при прямом подключении 1:1 — от 2 мВ/дел до 100 В/дел,
• входная чувствительность с пробником 10:1 — от 20 мВ/дел до 1000 В/дел,
• входное сопротивление — 1 МОм,
• входная емкость — около 15 пФ,
• тип входов — полностью изолированные,
• связь входа — AC или DC,
• категория безопасности — CAT III 1000 В,
• категория безопасности — CAT IV 600 В,
• режим ограничения полосы — 20 МГц и 10 кГц,
• максимальное количество одновременных автоматических измерений — до 4,
• точность измерения постоянного напряжения через осциллографические входы — ±(1,5% + 6 отсчетов),
• измерение AC True RMS — предусмотрено,
• режим курсорных измерений — предусмотрен,
• FFT-анализ — предусмотрен,
• функция Zoom — предусмотрена,
• питание — аккумуляторное,
• тип аккумулятора в комплекте — BP291 Li-ion,
• интерфейс связи — USB,
• тип исполнения — переносной промышленный прибор.

Особенности конструкции устройств

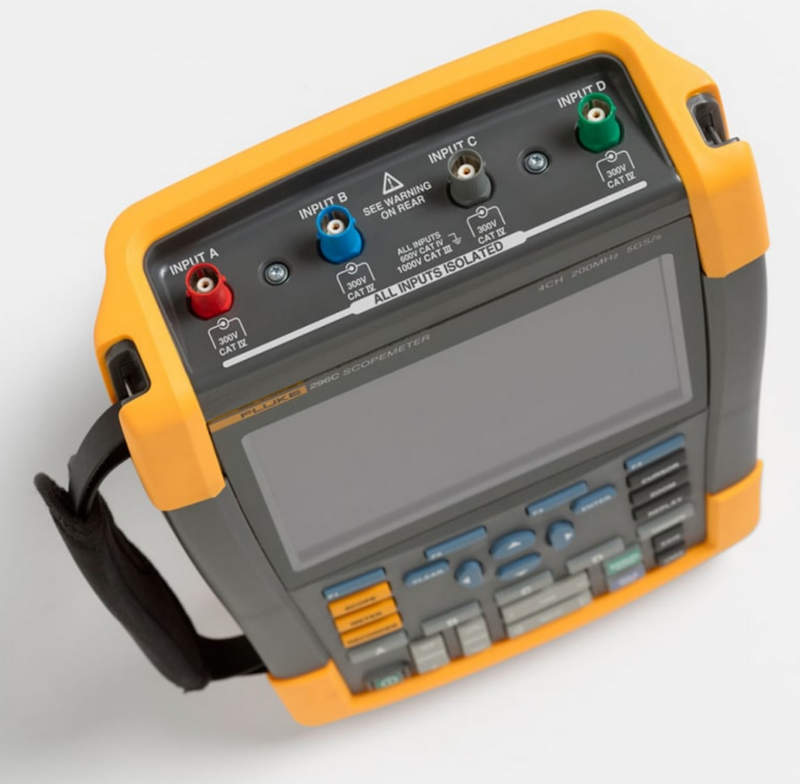

Главная конструктивная особенность Fluke 190-204-III заключается в электрической изоляции измерительных каналов друг от друга. Каждый вход может использоваться на собственном потенциале, поэтому прибор способен одновременно наблюдать сигналы в разных участках силовой системы без необходимости искусственно объединять их общей точкой. Такой принцип особенно полезен при анализе трехфазных преобразователей, силовой электроники и приводной техники. Например, один канал может контролировать управляющий сигнал, второй — напряжение силовой части, третий — форму сигнала на другом участке схемы, а четвертый — дополнительный процесс, связанный с работой оборудования. Полоса пропускания 200 МГц позволяет анализировать не только медленные сетевые процессы, но и сравнительно быстрые импульсные явления. При этом частота дискретизации до 2,5 Гвыб/с обеспечивает достаточное число цифровых отсчетов для отображения формы высокочастотного сигнала.

Области применения

Fluke ScopeMeter 190-204-III используется там, где необходимо анализировать динамические электрические процессы непосредственно на работающем оборудовании. Основными направлениями применения являются:

• диагностика частотных преобразователей,
• проверка электроприводов,
• исследование импульсных источников питания,
• анализ управляющих сигналов,
• поиск переходных процессов,
• контроль промышленной автоматики,
• диагностика силовой электроники,
• измерения в трехфазных системах,
• поиск высокочастотных помех,
• обслуживание промышленного оборудования.

Компания «Олниса» осуществляет поставки измерительного и промышленного оборудования, включая портативный осциллограф Fluke ScopeMeter 190-204-III 5282463. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить число каналов, полосу пропускания, категорию безопасности и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Основные достоинства Fluke ScopeMeter 190-204-III связаны с сочетанием лабораторных возможностей и полевого формата:

• четыре полностью изолированных канала,
• полоса пропускания 200 МГц,
• дискретизация до 2,5 Гвыб/с,
• категория CAT III 1000 В,
• категория CAT IV 600 В,
• автономное аккумуляторное питание,
• FFT-анализ,
• курсорные измерения,
• возможность одновременного контроля нескольких процессов,
• прочное переносное исполнение.

Таким образом, Fluke ScopeMeter 190-204-III, артикул 5282463 представляет собой четырехканальный портативный осциллограф для диагностики промышленной электроники и электрических систем. Его ключевое отличие от обычного лабораторного прибора заключается в сочетании изолированных входов, высокой категории электробезопасности и автономного питания.
