Подключение теплового реле Siemens 3UA50: основные этапы и требования

В современной промышленности правильное функционирование и защита электрического оборудования имеет первостепенное значение. Одним из ключевых элементов, обеспечивающих защиту электрических установок от перегрузок и связанных с ними рисков, является тепловое реле. Siemens 3UA50 представляет собой надежное и эффективное решение для защиты широкого спектра промышленных приложений.

Процесс подключения

Тепловое реле Siemens 3UA50 используется для защиты электродвигателей от перегрузок. Правильное подключение реле к системе обеспечивает надежную и безопасную работу оборудования.

Основные элементы схемы подключения:

• Питание: клеммы для подключения фазы и нейтрали.
• Контакты управления: клеммы для подключения к цепи управления.
• Выключатель: для ручного включения и отключения питания.
• Электродвигатель: подключаемое устройство, защищаемое реле.

Шаги подключения:

• Выключение питания: перед началом монтажных работ обязательно отключите питание, чтобы избежать риска поражения электрическим током.

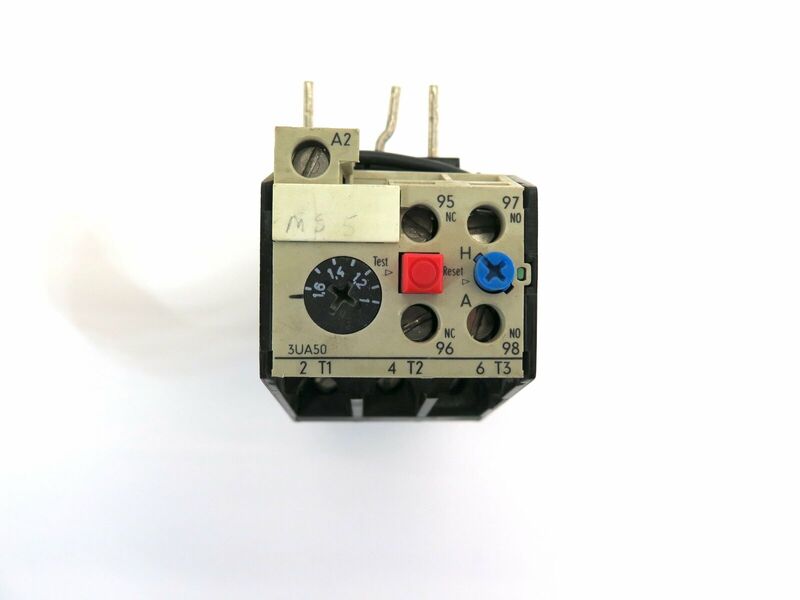

• Подключение силовых проводов: подключите входные провода к клеммам L1, L2, L3. Эти клеммы предназначены для подачи фазы на реле. Подключите выходные провода от клемм T1, T2, T3 к электродвигателю.
• Подключение контактов управления: подключите контакты управления (обычно обозначаются как 95 и 96) к цепи управления. Это может быть цепь пускателя или контроллера, который будет управлять включением и выключением двигателя.
• Проверка подключения: проверьте, что все соединения выполнены правильно и надежно закреплены.
• Подача питания: включите питание системы и проверьте работу реле, запустив двигатель. Убедитесь, что реле корректно срабатывает при перегрузке.

Основные меры безопасности

При их использовании необходимо соблюдать определенные меры безопасности, чтобы предотвратить возможные аварии и обеспечить правильную работу системы:

• Отключение питания: перед началом любых работ с тепловым реле Siemens 3UA50 убедитесь, что питание отключено. Это предотвратит риск поражения электрическим током и возможные короткие замыкания.
• Использование средств индивидуальной защиты: при работе с электрооборудованием необходимо использовать средства индивидуальной защиты, такие как диэлектрические перчатки, защитные очки и изолированную обувь.
• Соответствие номиналов: убедитесь, что номинальные параметры реле соответствуют требованиям вашего оборудования. Несоответствие может вызвать неправильную работу реле и отсутствие защиты от перегрузок.
• Правильный монтаж: установку и подключение реле должен выполнять квалифицированный специалист в соответствии с инструкцией производителя. Несоответствующее подключение может привести к значительным повреждениям оборудования.
• Регулярное техническое обслуживание: периодически проводите проверки и техническое обслуживание реле для исправного функционирования. Вовремя реагируйте на любые признаки неисправности.
• Защитное заземление: все электрическое оборудование должно быть заземлено в соответствии с требованиями технических норм и правил электробезопасности.
• Документация и использование: всегда руководствуйтесь официальной документацией по эксплуатации и установке теплового реле.

Параметры выбора устройства

При выборе теплового реле Siemens 3UA50 необходимо учитывать несколько ключевых параметров для обеспечения его корректной работы и надежной защиты оборудования. Вот некоторые из них:

• Токовая нагрузка: должно быть подобрано так, чтобы его номинальный ток соответствовал рабочему току вашего электродвигателя. Например, реле должно поддерживать ток до 100 А, если ваша система имеет соответствующую нагрузку.

• Тип электрооборудования: определите тип и мощность защищаемого оборудования (часто это электродвигатели).
• Условия эксплуатации: учтите условия эксплуатации, такие как температура окружающей среды, влажность, наличие агрессивных сред и так далее. Некоторые модели тепловых реле лучше подходят для суровых условий.
• Требования по защите: реле должно обеспечить надежную защиту при выпадении фаз или перегрузке. Проверьте, что у выбранного вами реле есть функция защиты от однофазного режима работы, что сведет к минимуму нагрев потребителя.
• Срабатывание и настройка: важным фактором являются параметры срабатывания реле, которые определяют, при каком уровне нагрузки реле отключит систему для предотвращения повреждения.

Таким образом, тепловые реле Siemens 3UA50 играют ключевую роль в защите промышленного оборудования от перегрузок и перегрева, что особенно важно для обеспечения безопасности и эффективности производственных процессов. Благодаря своей надежности, простоте установки и широкому диапазону применения, эти устройства занимают важное место в промышленной электронике и электротехнике, способствуя продлению срока службы оборудования и снижению эксплуатационных расходов.
