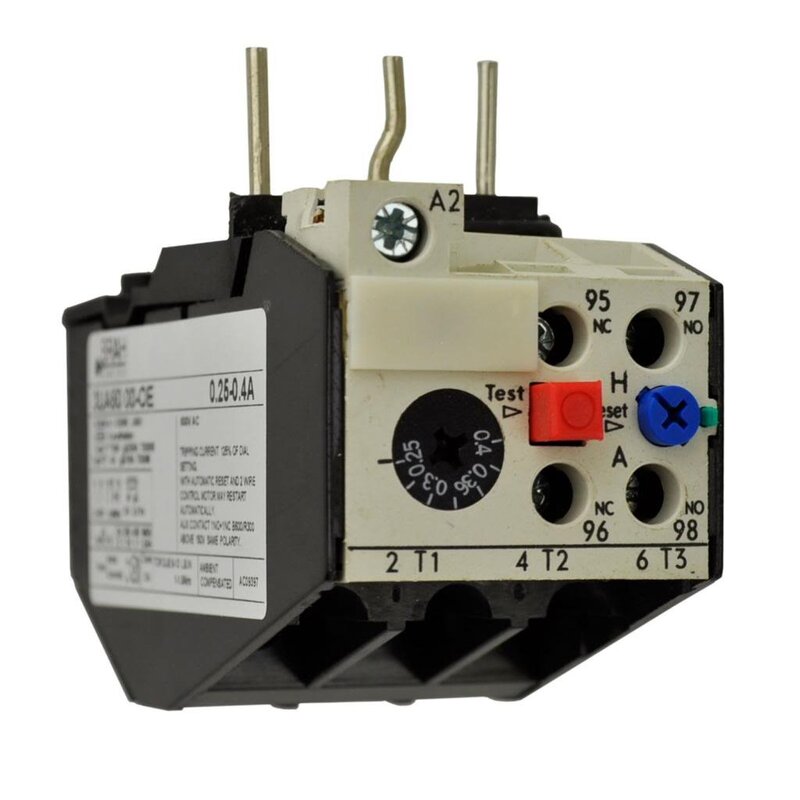

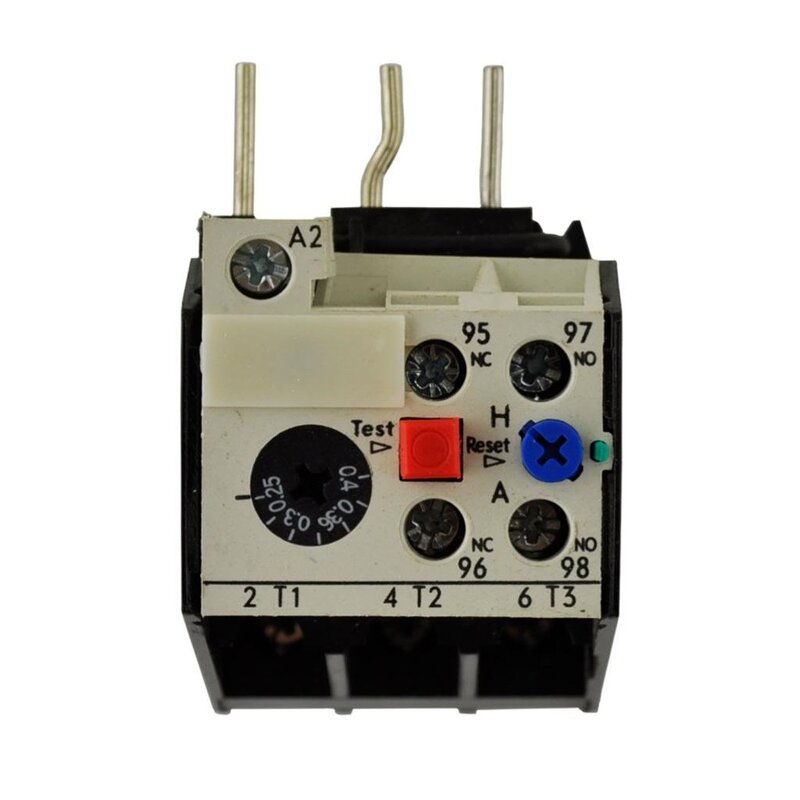

Тепловое реле Siemens 3UA50: инновации и качество для вашей техники

В современной промышленности вопросы надежности и безопасности работы электрического оборудования занимают одно из ключевых мест. Тепловые реле играют важную роль в защите электрических двигателей и другого оборудования от перегрузок и перегрева. Одним из наиболее востребованных решений на рынке являются тепловые реле Siemens, и в частности модель 3UA50.

Технические характеристики

Тепловое реле серии Siemens 3UA50 предназначено для защиты электрических двигателей и другого оборудования от перегрузок. Основные характеристики этого реле включают:

• Диапазон тока защиты: от 0,1 до 100 А.
• Класс размыкания: 10A, 10, 20.
• Рабочее напряжение: до 690 В.
• Диапазон рабочих температур: от -25C до +55C.
• Тип защиты: защищает от перегрузки, асимметрии фаз и обрыва фазы.
• Компактные размеры и легкость установки.

Принцип работы

Тепловое реле Siemens 3UA50 предназначено для защиты электрических двигателей от перегрузок, асимметрии фаз и обрыва фазы. Оно работает на основе выявления повышения температуры, вызванного замыканием тока выше допустимого уровня.

Основные этапы работы:

• Нагрев биметаллической пластины: когда ток, превышающий допустимое значение, проходит через реле, биметаллические пластины внутри устройства начинают нагреваться.
• Изгибание пластины: в результате нагрева биметаллические пластины изгибаются, что вызвано различными коэффициентами теплового расширения материалов, из которых они изготовлены.
• Размыкание контактов: когда изгиб пластин достигает критической точки, они размыкают электрические контакты. Это размыкание прекращает подачу питания на защищаемый двигатель или оборудование, предотвращая их перегрев и возможные повреждения.
• Автоматический или ручной сброс: после срабатывания реле возвращается в исходное состояние либо автоматически после остывания, либо вручную, в зависимости от специфики конструкции устройства.

Компоненты

Тепловое реле Siemens 3UA50 состоит из нескольких ключевых компонентов, каждый из которых выполняет определенную функцию:

• Биметаллические пластины: ограничительный элемент, который реагирует на повышение температуры из-за перегрузки током.
• Нагревательные элементы: проводники, через которые проходит ток нагрузки и которые нагреваются, передавая тепло к биметаллическим пластинам.
• Контактная группа: электрически проводящая часть, которая размыкается для отключения защищаемого устройства при срабатывании реле.
• Механизм сброса: механическая часть, позволяющая вернуть реле в исходное состояние после срабатывания.
• Регулировочный винт: элемент, позволяющий настраивать реле для работы с разными уровнями тока (в зависимости от номинала устройства).
• Защитный корпус: внешний корпус, защищающий внутренние компоненты реле от повреждений и загрязнений.

Основные области применения

Это устройство широко используется в различных отраслях промышленной электроники благодаря своим надежным характеристикам и высокой эффективности:

• Защита электродвигателей: обеспечивает защиту электродвигателей, которые используются в широком спектре промышленных приложений, таких как насосные станции, компрессоры и конвейерные системы. В случае перегрузки реле размыкает цепь и предотвращает повреждение двигателя из-за перегрева.
• Автоматизация производства: реле устанавливаются для обеспечения непрерывной и безопасной работы оборудования. Они играют ключевую роль в защите компонентов автоматизированных линий производства от перегрузок.
• Электроэнергетика и распределение: в электроэнергетических установках, где допускается большой ток нагрузки, тепловое реле Siemens 3UA50 эффективно защищает трансформаторы, распределительные шкафы и другие компоненты электрических сетей от перегрева и коротких замыканий. Подробнее о технических характеристиках можно узнать на сайте Alibaba.
• Системы управления и контроля: используются для защиты электроники от перегрузок. Они обеспечивают надежную и безопасную работу контрольно-измерительной аппаратуры, что критически важно для точного мониторинга и автоматического регулирования процессов.

Таким образом, тепловое реле Siemens 3UA50 представляет собой важный компонент для защиты электрических двигателей и другого оборудования от перегрузок и перегрева в различных отраслях промышленности. Его надежность, простота настройки и универсальность делают его отличным выбором для современного промышленного применения.
