Оптический трансивер SFP Eltex FH-S3112CDL20 для стабильной работы сетевой инфраструктуры
Оптический модуль Eltex FH-S3112CDL20 представляет собой компактный приемопередающий SFP-трансивер, предназначенный для организации гигабитных каналов связи в телекоммуникационных сетях, системах передачи данных и инфраструктуре сетевого оборудования. Устройство применяется для преобразования электрических сигналов интерфейса сетевого оборудования в оптический поток и обратно, обеспечивая передачу информации по двум волокнам одномодового оптического кабеля на расстояния до 20 км. Модель относится к классу SFP 1.25 GE и использует длину волны 1310 нм, что обеспечивает эффективное распространение сигнала в волоконно-оптических линиях связи.
Технические характеристики
Основные параметры Eltex FH-S3112CDL20 определяют возможности применения устройства в сетях Ethernet и системах оптической передачи данных. Ниже перечислены ключевые технические характеристики модели:
- скорость передачи данных — 1,25 Гбит/с, что соответствует требованиям интерфейсов Gigabit Ethernet и обеспечивает передачу цифровых потоков с высокой пропускной способностью,
- тип исполнения — SFP-трансивер с возможностью установки в стандартный разъем SFP совместимого сетевого оборудования,
- тип оптического волокна — одномодовое SM 9/125 мкм, предназначенное для передачи сигнала на значительные расстояния с низким уровнем затухания,
- количество используемых волокон — 2 оптических волокна, одно из которых используется для передачи данных, а второе для приема,
- максимальная дальность передачи сигнала — до 20 км при соблюдении параметров оптической линии,
- рабочая длина волны передатчика — 1310 нм, обеспечивающая оптимальные характеристики распространения сигнала в одномодовом волокне,
- тип оптического разъема — LC duplex для подключения двухволоконной линии связи,
- тип лазерного передающего элемента — FP-лазер с высокой стабильностью формирования оптического сигнала,
- мощность оптического излучения передатчика — от -9 до -3 дБм,
- чувствительность приемника — до -22 дБм,
- тип контролируемой диагностики — DDM по стандарту SFF-8472,
- рабочее напряжение питания — 3,3 В постоянного тока,
- рабочий диапазон температуры корпуса — от 0 C до +70 C,
- поддержка горячей замены — присутствует, что позволяет устанавливать и заменять модуль без отключения питания оборудования.
Особенности конструкции устройств

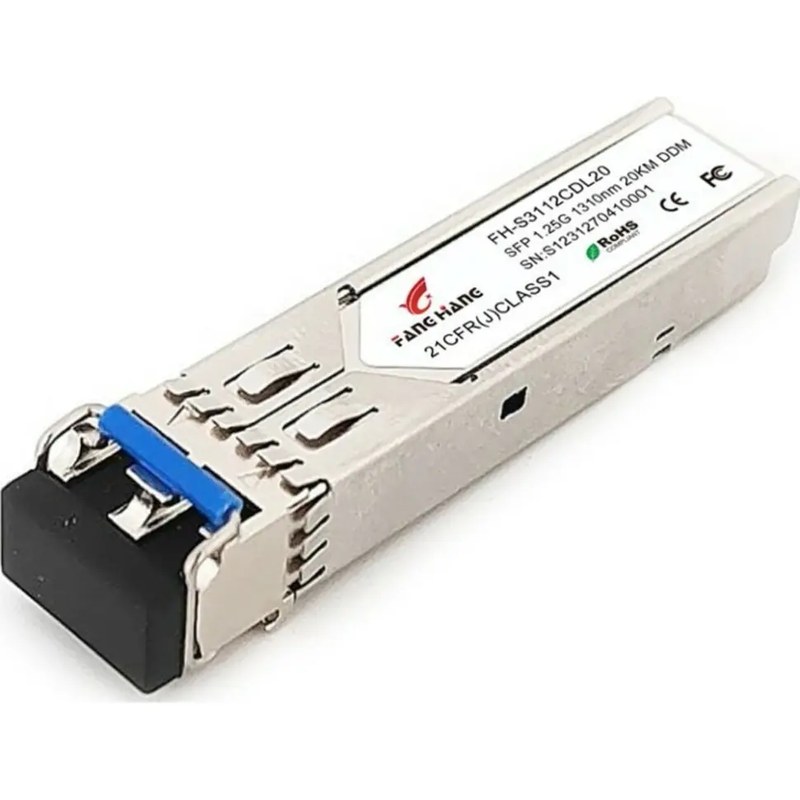

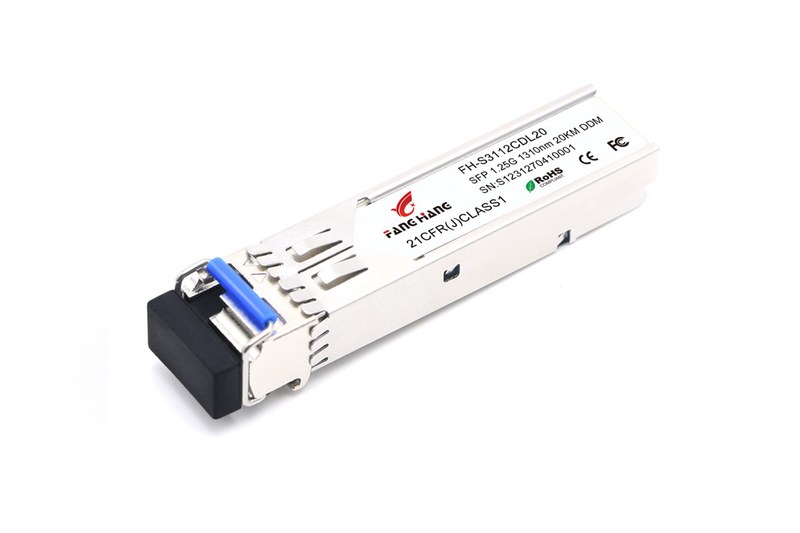

Eltex FH-S3112CDL20 выполнен в компактном металлическом SFP-корпусе, внутри которого размещены оптический передающий узел, приемный преобразователь и электронная управляющая схема. Такая компоновка позволяет объединить в одном модуле функции генерации оптического сигнала, приема данных и контроля состояния рабочих параметров. Устройство подключается непосредственно в SFP-порт коммутаторов, маршрутизаторов и другого сетевого оборудования, поддерживающего соответствующий форм-фактор. Передающий тракт построен на основе FP-лазера, который преобразует электрический цифровой поток в оптическое излучение с длиной волны 1310 нм. Приемная часть включает фотоприемный элемент, преобразующий поступающий световой сигнал обратно в электрический формат для дальнейшей обработки сетевым оборудованием. Благодаря разделению каналов передачи и приема по двум волокнам обеспечивается стабильная двунаправленная передача данных без необходимости использования дополнительных преобразующих устройств. Встроенный микроконтроллер обеспечивает работу системы цифровой диагностики DDM, которая используется для контроля эксплуатационных параметров. Функция позволяет получать информацию о текущем состоянии трансивера и отслеживать изменения характеристик оптического канала. Конструкция модуля соответствует требованиям SFP MSA и стандартам безопасности лазерного оборудования класса Class 1. Основные режимы работы устройства включают:
- режим передачи данных через оптический канал с использованием лазерного передатчика,
- режим приема данных с преобразованием оптического сигнала в электрический поток,
- режим цифрового мониторинга параметров через интерфейс DDM,
- режим горячей установки и замены в совместимом SFP-разъеме,
- режим контроля состояния сигнала при снижении уровня принимаемой мощности,
- режим защиты передающего тракта при возникновении аварийных состояний.
Области применения
Благодаря сочетанию компактных размеров, высокой скорости передачи и возможности работы на расстоянии до 20 км модуль используется в различных сетевых системах. Ниже представлены основные направления применения Eltex FH-S3112CDL20:
- построение оптических линий связи между сетевыми узлами предприятий,
- организация каналов Gigabit Ethernet в распределенных инфраструктурах,
- подключение коммутаторов с SFP-портами через одномодовые линии связи,
- создание магистральных и промежуточных участков локальных сетей,
- использование в телекоммуникационном оборудовании операторских и корпоративных сетей,
- расширение существующих сетевых систем без замены основного оборудования,
- организация стабильной передачи данных между удаленными сегментами инфраструктуры.
Таким образом, оптический модуль Eltex FH-S3112CDL20 является технологичным компонентом для организации высокоскоростных каналов связи на базе одномодовых оптических линий. Сочетание скорости передачи 1,25 Гбит/с, дальности до 20 км, поддержки DDM и стандартного SFP-формата делает устройство эффективным решением для современных сетевых систем. Компания «Олниса» предлагает поставку промышленного оборудования, включая оптические модули Eltex для телекоммуникационной инфраструктуры и систем передачи данных. Надежные компоненты и широкий ассортимент оборудования позволяют обеспечивать предприятия необходимыми техническими решениями для построения стабильных сетей. «Олниса» выполняет поставки промышленного оборудования для различных сфер применения.
