Надёжный контроль уровня с 2120D1: компактная вилка, Ex ia и стабильность в любой среде

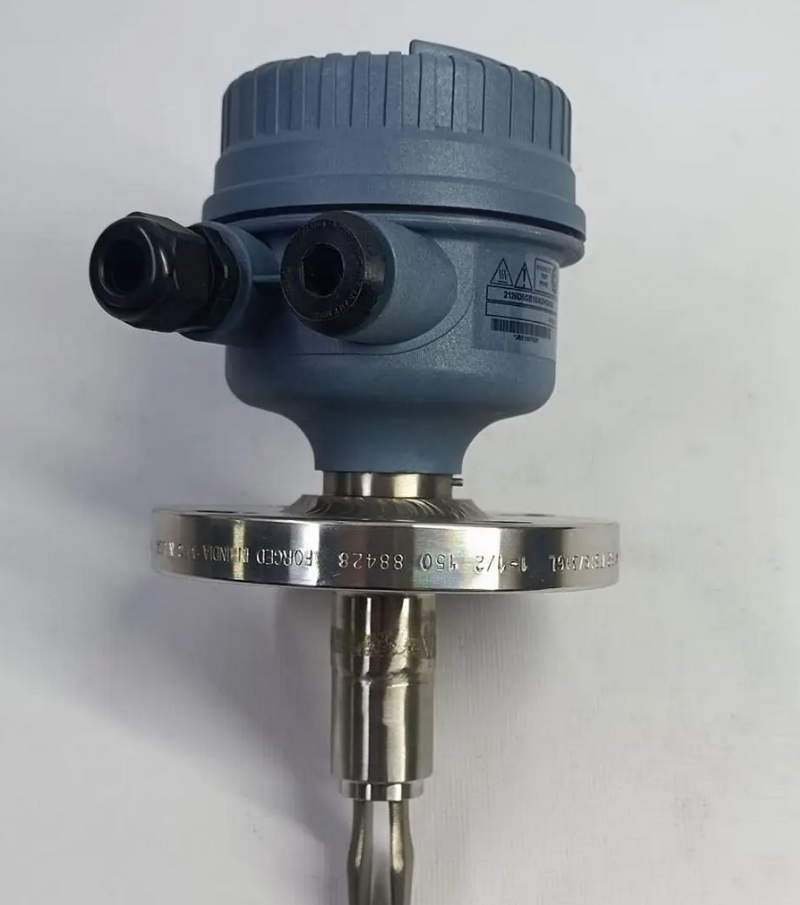

Сигнализатор уровня 2120D1BK1I1XA0000Q4 относится к классу вибрационных вилочных датчиков контроля предельного уровня жидкостей. Прибор предназначен для точечной сигнализации заполнения емкостей, трубопроводов и технологических аппаратов; используется как элемент системы автоматики, блокировок и аварийной защиты. Конструктивно устройство рассчитано на работу в промышленной среде, включая взрывоопасные зоны, что подтверждается маркировкой взрывозащиты 0Ex ia IIC T5/T3 X. Длина чувствительного элемента — 44 мм, что указывает на компактное исполнение для небольших резервуаров, патрубков, коллекторов и аппаратов с ограниченным пространством установки. Выходной сигнал — NAMUR, то есть низкоэнергетический токовый интерфейс для подключения через барьеры искрозащиты к входам контроллеров или релейных модулей.

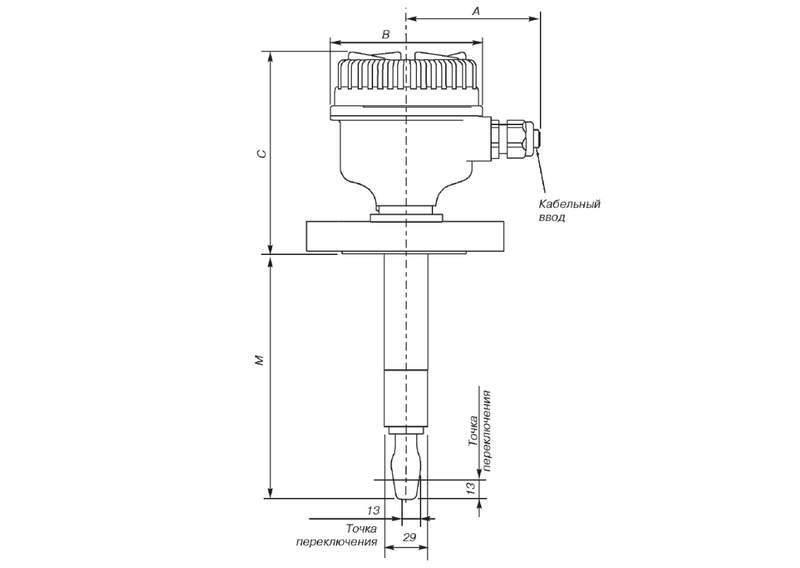

Конструкция и составные элементы

Для понимания работы прибора необходимо рассмотреть его внутреннее устройство. Сигнализатор состоит из следующих узлов:

• чувствительная вибрационная вилка;
• пьезоэлектрический возбуждающий элемент;
• приемный пьезодатчик колебаний;
• электронный генератор частоты;
• компаратор анализа состояния;
• NAMUR-формирователь выходного сигнала;
• герметичный корпус с кабельным вводом;
• резьбовое присоединение к процессу.

Вилка изготовлена из коррозионностойкого металла; она механически связана с пьезоэлементом, который возбуждает ее на собственной резонансной частоте. Внутри корпуса расположена электронная схема, формирующая и анализирующая сигнал. Герметизация предотвращает проникновение среды и обеспечивает стабильность параметров.

Принцип действия

Работа датчика основана на изменении частоты и амплитуды механических колебаний при контакте с жидкостью:

• В нормальном состоянии, когда вилка находится в воздухе, электронный генератор возбуждает колебания на резонансной частоте; амплитуда максимальна; потребляемый ток соответствует состоянию «сухо».
• При погружении в жидкость возникает гидродинамическое сопротивление; колебания демпфируются; частота и амплитуда уменьшаются; электронная схема фиксирует изменение и переводит выход NAMUR в состояние «покрыто».
• После освобождения вилки колебания восстанавливаются; сигнал возвращается в исходное состояние.

Таким образом измерение не зависит от проводимости, диэлектрической проницаемости и цвета среды; учитывается только механическое взаимодействие жидкости с вибрирующим элементом.

Режимы работы

Сигнализатор способен функционировать в нескольких технологических режимах:

• контроль максимального уровня;
• контроль минимального уровня;
• защита насоса от сухого хода;
• переливная защита резервуара;
• сигнализация заполнения трубопровода;
• работа в системах SIL-блокировок.

Переключение логики определяется подключением входа NAMUR к соответствующему барьеру; контроллер интерпретирует ток как норму или аварию.

Выход NAMUR и взаимодействие с автоматикой

Интерфейс NAMUR представляет собой двухпроводную токовую схему малой энергии. Сигнал передается изменением потребляемого тока:

• пониженный ток — состояние одного уровня;
• повышенный ток — состояние второго уровня;
• обрыв или короткое замыкание — диагностическая неисправность.

Такой принцип позволяет одновременно передавать информацию и контролировать целостность линии. Подключение выполняется через искробезопасный барьер; далее сигнал поступает на дискретный вход ПЛК или релейного блока.

Взрывозащита и безопасность

Маркировка 0Ex ia IIC T5/T3 X означает:

• искробезопасная электрическая цепь категории ia;
• разрешена установка в зоне 0 — постоянное присутствие взрывоопасной смеси;
• группа газов IIC — водород, ацетилен;
• температурный класс T5 или T3 в зависимости от условий процесса;
• индекс X — наличие специальных условий применения.

Электроника ограничивает энергию; даже при повреждении искра не способна воспламенить газовую смесь. Это делает прибор пригодным для нефтехимии, газовых установок и резервуарных парков.

Особенности чувствительного элемента

Короткая вилка 44 мм обладает рядом эксплуатационных свойств:

• быстрое срабатывание;
• устойчивость к турбулентности;
• возможность монтажа в патрубках малого диаметра;
• минимальная зона нечувствительности;
• слабая зависимость от пенообразования.

Налеты и отложения оказывают меньшее влияние, поскольку колебания имеют достаточную энергию самоочистки.

Условия эксплуатации

Прибор рассчитан на промышленное применение и допускает:

• перепады температуры среды;
• вибрации оборудования;
• давление в аппарате;
• влажность окружающего воздуха;
• агрессивные пары.

Герметичный корпус защищает электронику; тепловая связь с процессом учитывается при выборе температурного класса.

Области применения

Сигнализатор используется в различных технологических установках:

• резервуары хранения топлива;
• химические реакторы;
• системы подготовки воды;
• масляные станции;
• насосные агрегаты;
• сепараторы и фильтры;
• пищевые емкости и баки.

Он выполняет функции блокировки и предотвращает аварийные ситуации, связанные с переполнением или работой без жидкости.

Таким образом, сигнализатор уровня 2120D1BK1I1XA0000Q4 представляет собой компактный вибрационный датчик предельного уровня для опасных производств. Его работа основана на контроле резонансных колебаний вилки; изменение характеристик при контакте с жидкостью преобразуется в стандартный NAMUR-сигнал. Искробезопасное исполнение позволяет применять прибор непосредственно в зоне 0; короткая вилка обеспечивает монтаж в ограниченном пространстве. Благодаря отсутствию зависимости от электрофизических свойств среды устройство подходит для широкого спектра жидкостей и используется как надежный элемент автоматической защиты технологического оборудования.
