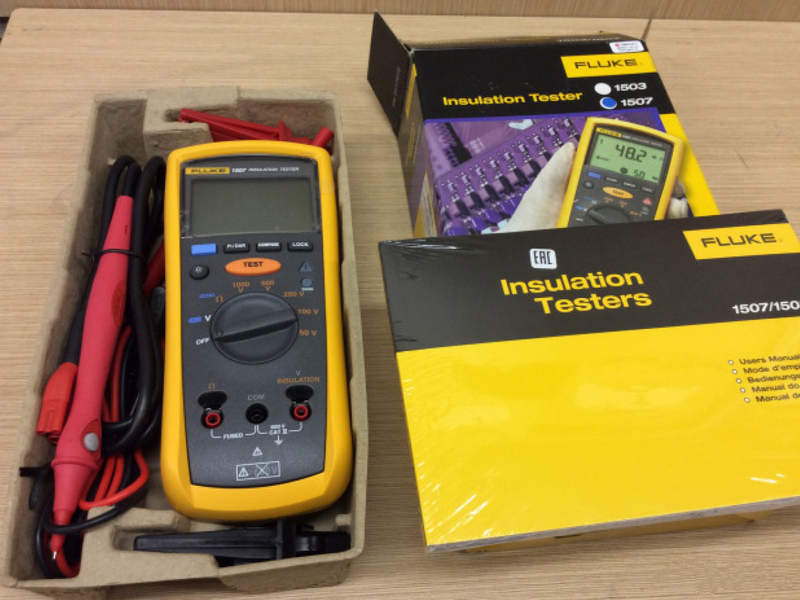

Мегаомметр Fluke 1507 2427890 — измеритель сопротивления изоляции для электрических систем

Надежность электрических установок во многом определяется состоянием изоляции кабелей, обмоток двигателей, трансформаторов и других токоведущих элементов. Даже небольшие нарушения изоляционного слоя могут привести к утечкам тока, снижению эффективности оборудования и возникновению аварийных ситуаций. Для проверки качества изоляции применяются специальные измерительные приборы — мегаомметры. Они создают испытательное напряжение и позволяют определить сопротивление изоляционного материала между проводниками или между проводником и землей.

Технические характеристики

Основные параметры Fluke 1507 2427890:

• артикул — 2427890,
• модель — Fluke 1507,
• тип оборудования — измеритель сопротивления изоляции,
• назначение — проверка состояния изоляционных материалов,
• диапазон испытательных напряжений — 50 В, 100 В, 250 В, 500 В, 1000 В,
• диапазон измерения сопротивления изоляции — до 10 ГΩ,
• диапазон измерения переменного и постоянного напряжения — до 600 В,
• ток короткого замыкания — более 200 мА,
• тип питания — 4 батареи AA,
• категория безопасности — CAT IV 600 В,
• степень защиты корпуса — IP40,
• тип индикации — цифровой дисплей,
• функция автоматического разряда емкостных цепей — предусмотрена,
• контроль непрерывности цепи — предусмотрен,
• рабочая температура — от −20 до +55 °C,
• масса — около 550 г,
• исполнение — портативное.

Особенности конструкции устройств

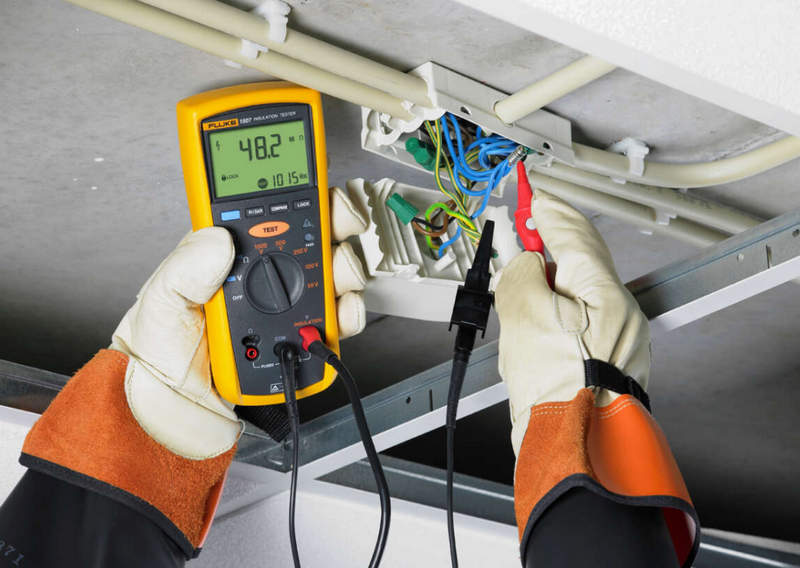

Fluke 1507 разработан как переносной диагностический прибор для эксплуатации непосредственно на объекте. Основная функция устройства заключается в создании контролируемого испытательного напряжения и измерении сопротивления изоляционного слоя. Принцип работы мегаомметра основан на подаче постоянного испытательного напряжения между контролируемыми точками электрической цепи. После этого прибор анализирует величину протекающего тока утечки и рассчитывает сопротивление изоляции. Чем выше значение сопротивления, тем лучше состояние изоляционного материала. Низкие показатели могут свидетельствовать о старении кабеля, повреждении защитного слоя или наличии влаги внутри оборудования. Конструкция прибора выполнена с учетом мобильного применения. Компактный корпус позволяет использовать мегаомметр в распределительных шкафах, на производственных площадках и при обслуживании электроустановок. Передняя панель оснащена органами управления и цифровым дисплеем. Информация о результатах измерения отображается непосредственно во время проведения теста, что упрощает диагностику. Встроенная функция автоматического разряда позволяет безопасно завершать испытания цепей с емкостными характеристиками. После окончания измерения прибор контролирует снятие остаточного напряжения. Fluke 1507 также выполняет проверку электрической непрерывности. Это позволяет использовать устройство не только для испытаний изоляции, но и для базовой диагностики проводников. Важным элементом конструкции является система защиты от неправильного подключения. Прибор рассчитан на работу в условиях реальных электрических объектов, где возможны различные внешние воздействия. Корпус обеспечивает необходимую механическую защиту внутренних компонентов. Благодаря небольшим размерам и автономному питанию устройство удобно применять там, где невозможно использовать стационарное измерительное оборудование.

Области применения

Мегаомметр Fluke 1507 используется для диагностики различных электрических систем:

• силовые кабельные линии,
• электродвигатели,
• генераторы,
• трансформаторы,
• распределительные шкафы,
• электрические щиты,
• промышленные установки,
• системы электроснабжения,
• обмотки электрических машин,
• низковольтное оборудование.

Компания «Олниса» осуществляет поставки измерительного и промышленного оборудования, включая мегаомметр Fluke 1507 2427890. В ассортименте представлены профессиональные приборы для электрических измерений, контроля и диагностики оборудования. Компания обеспечивает оперативную доставку по всей стране.

Преимущества

Ключевыми особенностями Fluke 1507 являются:

• испытательные напряжения до 1000 В,
• измерение сопротивления изоляции до 10 ГΩ,
• компактное переносное исполнение,
• автономное питание,
• цифровая индикация,
• проверка непрерывности цепи,
• автоматический разряд после испытаний,
• высокий уровень электробезопасности,
• применение в промышленной диагностике,
• совместимость с различными электрическими системами.

Таким образом, мегаомметр Fluke 1507, артикул 2427890 представляет собой профессиональный измерительный прибор для контроля состояния изоляции электрических систем. Устройство сочетает несколько диапазонов испытательного напряжения, широкие измерительные возможности и удобное переносное исполнение. Использование Fluke 1507 позволяет проводить диагностику кабелей, двигателей, распределительных устройств и другого электрооборудования с высокой точностью.
