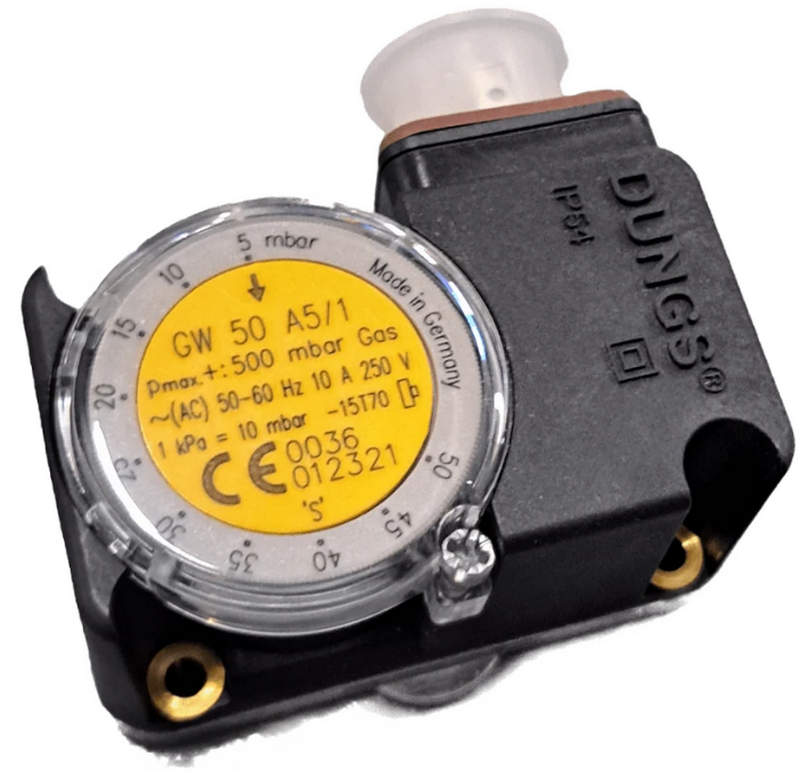

Датчик давления газа Dungs GW 50 A5/1 241246 — контроль давления в газовых системах
Газовое оборудование работает только при соблюдении стабильных параметров подачи топлива. Даже небольшое изменение давления в подводящей линии способно повлиять на качество горения, работу автоматики и безопасность всей установки. Поэтому в промышленных и отопительных системах применяются специальные контрольные устройства, которые отслеживают состояние газовой среды и передают информацию в управляющую цепь. Основная задача модели заключается в фиксации достижения установленного значения давления. При изменении параметра относительно заданного диапазона внутренний механизм изменяет состояние электрических контактов, передавая сигнал системе управления.
Технические характеристики
Основные параметры Dungs GW 50 A5/1 241246:
- артикул — 241246,
- модель — GW 50 A5/1,
- тип устройства — реле контроля давления,
- контролируемая среда — газ и воздух,
- назначение — контроль давления в системах горения,
- принцип измерения — мембранный,
- диапазон настройки — 5–50 мбар,
- максимальное рабочее давление — 500 мбар,
- тип переключения — механический контакт,
- исполнение — одноступенчатое,
- монтаж — непосредственно на трубопроводную линию,
- присоединение — резьбовое,
- степень защиты корпуса — IP54,
- температура окружающей среды — от −15 до +70 °C,
- область применения — газовая автоматика и теплотехническое оборудование.
Особенности конструкции устройств

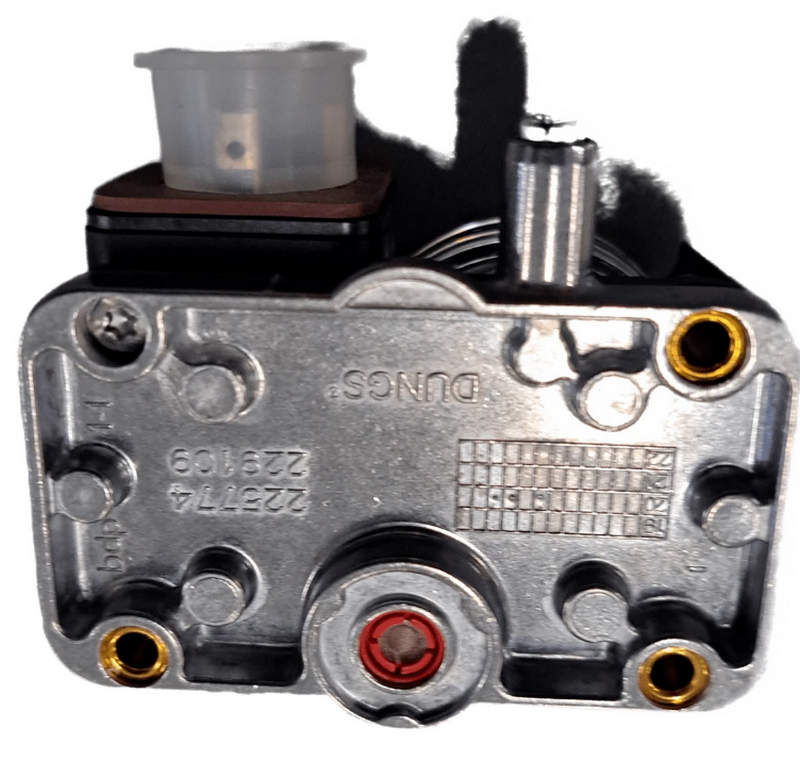

Конструкция Dungs GW 50 A5/1 основана на механическом принципе контроля давления. Внутри корпуса расположен чувствительный элемент мембранного типа, который реагирует на изменение давления рабочей среды. Когда давление газа воздействует на мембрану, происходит ее перемещение. Это движение передается на механизм переключения, который изменяет положение электрических контактов. Таким образом, изменение физического параметра преобразуется в управляющий сигнал для автоматики. Главное назначение устройства заключается не в регулировании давления, а в его контроле. Датчик постоянно отслеживает состояние линии и сообщает системе управления о соответствии параметров установленным значениям. Мембранная схема отличается простотой и надежностью. В отличие от сложных электронных измерительных систем, механический чувствительный элемент не требует отдельного источника питания для выполнения основной функции контроля. Корпус Dungs GW 50 A5/1 защищает внутренние компоненты от внешнего воздействия и обеспечивает возможность эксплуатации в составе промышленных газовых установок. Компактное исполнение позволяет размещать устройство рядом с контролируемым участком магистрали. Настройка давления выполняется путем установки требуемого значения срабатывания в пределах рабочего диапазона. После регулировки устройство автоматически контролирует соответствие фактического давления заданным параметрам. При нормальной работе газовой системы контакты находятся в установленном состоянии. Если давление изменяется до критического значения, механизм переключается и передает сигнал на связанные элементы автоматики. Такой принцип используется в системах безопасности горения, где важно исключить работу оборудования при недостаточной или чрезмерной подаче топлива. Особенностью серии GW является возможность применения в различных схемах управления. Датчики могут использоваться совместно с газовыми клапанами, блоками управления горелками, системами контроля пламени и другими компонентами.
Области применения
Датчик давления газа Dungs GW 50 A5/1 используется в системах, где требуется контроль параметров газовой среды:
- газовые горелочные установки,
- промышленные котлы,
- котельное оборудование,
- теплогенераторы,
- печи промышленного назначения,
- газовые рампы,
- системы автоматизации горения,
- отопительные агрегаты,
- технологические нагревательные установки,
- оборудование с газовым топливом.
Компания «Олниса» осуществляет поставки промышленного оборудования, включая датчик давления газа Dungs GW 50 A5/1 241246. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить параметры исполнения, диапазон давления и особенности конкретной модели. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Ключевые особенности Dungs GW 50 A5/1:
- артикул 241246,
- контроль давления газа и воздуха,
- мембранный принцип действия,
- настройка диапазона 5–50 мбар,
- механическое переключение контактов,
- компактное исполнение,
- защищенный корпус IP54,
- совместимость с газовой автоматикой,
- надежная работа в промышленных системах,
- длительный эксплуатационный ресурс.
Таким образом, Dungs GW 50 A5/1, артикул 241246 является специализированным датчиком-реле давления газа, предназначенным для контроля параметров газовых и воздушных линий в составе систем автоматизации горения. Мембранный механизм, регулируемый диапазон срабатывания и надежная конструкция позволяют использовать устройство в котельном, промышленном и теплотехническом оборудовании.
