Компактный исполнительный механизм Camozzi 14N1A10B05 для пневмосистем

Цилиндры серии 14N компании Camozzi предназначены для выполнения линейных возвратно-поступательных движений в пневматических системах различной сложности. Одной из ключевых моделей данной серии является цилиндр 14N1A10B05 — компактное, технологичное и высокоточное устройство, востребованное как в промышленной автоматике, так и в лабораторных или научных установках. Конструкция модели оптимизирована под типовые задачи позиционирования и привода, при этом сохраняет стабильную работу в условиях повышенных нагрузок и частых циклов.

Технические характеристики цилиндра

Цилиндр 14N1A10B05 демонстрирует сбалансированное сочетание компактных габаритов и высокой функциональности. Ключевыми параметрами модели являются:

• диаметр поршня — 10 мм;
• ход штока — 5 мм;
• тип конструкции — одностороннего действия с пружинным возвратом;
• рабочая среда — очищенный сжатый воздух без содержания агрессивных примесей и капель масла;
• рабочее давление — от 1 до 10 бар;
• рабочая температура — от 0 C до +60 C;
• максимальная частота рабочих циклов — до 50 в минуту;
• скорость движения штока — в диапазоне от 10 до 500 мм/с в зависимости от нагрузки и сопротивления;
• тип крепления — стандартные торцевые отверстия под болты или винты;
• исполнение по стандарту — ISO 6432;
• уплотнения — износостойкий полиуретан или NBR;
• резьба штока — метрическая с фаской под гайку.

Эти параметры обеспечивают устройству точность позиционирования, устойчивость к кратковременным перегрузкам и стабильную работу в условиях пыльных или вибронагруженных производств.

Особенности конструкции устройства

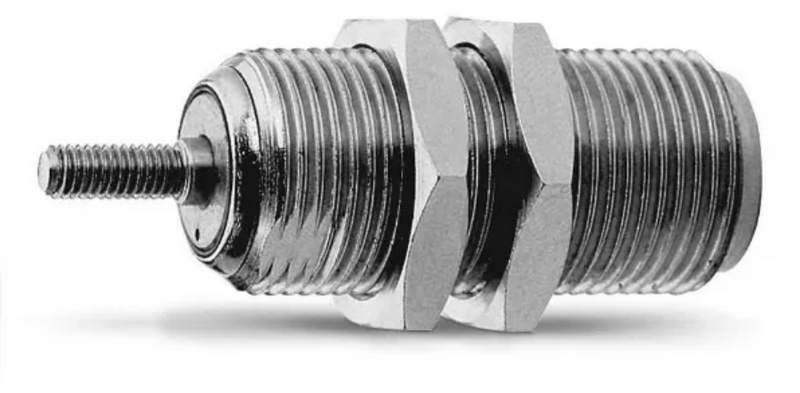

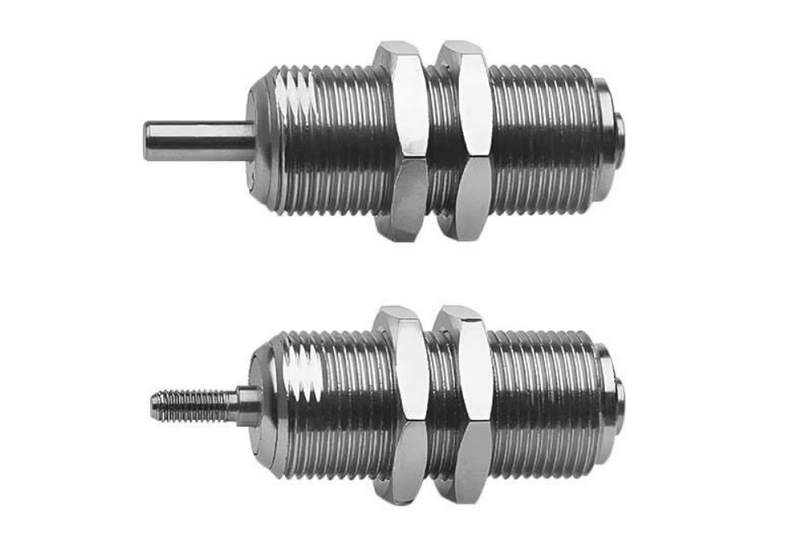

Цилиндр 14N1A10B05 выполнен в круглом корпусе из анодированного алюминия, что обеспечивает прочность при минимальном весе. Компактная геометрия корпуса упрощает установку в ограниченном пространстве. Внутренняя поверхность тщательно обработана и покрыта специальным антикоррозийным слоем, минимизирующим износ уплотнительных элементов при длительной эксплуатации. Шток изготовлен из закалённой и хромированной стали с высокой устойчивостью к изгибам и коррозии. Возвратный механизм реализован с помощью прецизионной витой пружины, расположенной внутри цилиндра — она обеспечивает стабильное возвращение штока в исходное положение без рывков и залипаний. Крепление выполнено с учётом универсальности — на корпусе предусмотрены отверстия и канавки для различных монтажных опций, включая установку на уголках, в проушинах или на резьбовых адаптерах. Это делает цилиндр легко интегрируемым в стандартные и нестандартные пневмостенды и конструкции.

Принципы и режимы работы

Цилиндр Camozzi 14N1A10B05 работает по принципу действия одностороннего пневматического цилиндра с пружинным возвратом. Под действием сжатого воздуха, подаваемого через патрубок в рабочую камеру, поршень сдвигается и выталкивает шток наружу. При отключении давления возвратная пружина автоматически возвращает поршень в исходное положение. Доступные режимы работы:

• одиночный такт с управлением от распределителя 3/2;
• циклический возвратно-поступательный режим при внешнем управлении подачей воздуха;
• пошаговый режим — используется при подаче импульсов через клапаны, подключённые к ПЛК;
• ручной контроль — возможен при интеграции устройства в испытательные установки или прототипы.

За счёт встроенной пружины цилиндр не нуждается во второй камере или распределителе для втягивания штока, что упрощает схему пневмопровода и снижает общее энергопотребление.

Области применения цилиндра

Модель 14N1A10B05 применяется в широком спектре автоматизированных систем. Ниже перечислены ключевые сферы её использования:

• легкая сборочная промышленность — для перемещения или позиционирования мелких компонентов;
• лабораторное оборудование — для точной дозировки, подачи и фиксации пробирок или элементов;
• упаковочные машины — в узлах фиксации, отбраковки или проталкивания продукции;
• автоматизированные конвейеры — для управления ограничителями, толкателями или стопорами;
• текстильные станки — для движения направляющих или натяжных узлов;
• медицинское оборудование — в механизмах подачи и отведения материалов.

Компактные размеры и простота управления делают цилиндр незаменимым элементом для малогабаритных и энергоэффективных решений.

Преимущества цилиндра 14N1A10B05

Ниже перечислены ключевые достоинства, которые обеспечивают востребованность устройства:

• компактные габариты при высокой точности работы;
• надежная работа при частых циклах и переменных нагрузках;
• простота монтажа благодаря универсальному корпусу;
• отсутствие необходимости в сложной системе управления возвратом;
• высокая устойчивость к загрязнениям и вибрации;
• совместимость с международными стандартами ISO;
• экономичное энергопотребление за счёт одностороннего действия.

Таким образом, цилиндр Camozzi 14N1A10B05 — это надёжный, компактный и технически выверенный элемент для выполнения линейных движений в составе пневматических систем. Он находит применение в самых разных сферах — от производственных линий до лабораторных установок, сочетая в себе долговечность, точность и простоту управления. Быстрая поставка от компании «Олниса» делают процесс интеграции данного цилиндра в систему максимально эффективным и быстрым.
