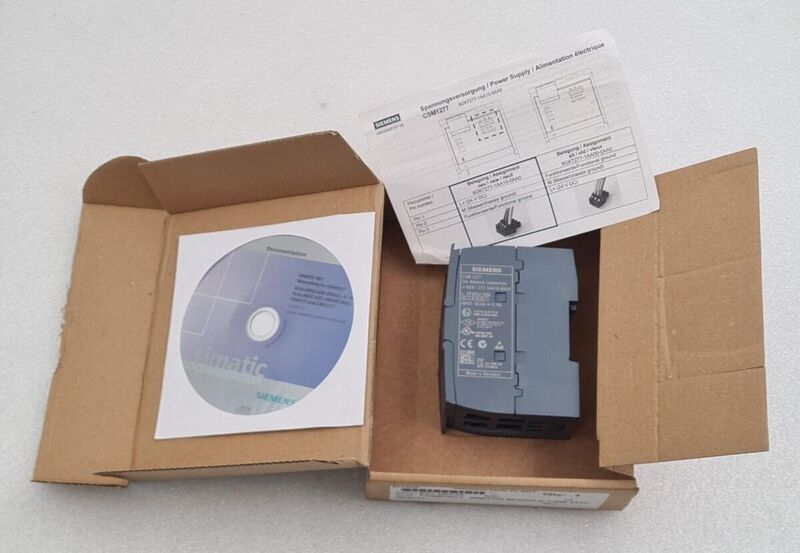

Компактное сетевое решение для SIMATIC: коммутатор Siemens CSM 1277 (6GK7277-1AA10-0AA0
Современные системы промышленной автоматизации требуют простых и надёжных решений для подключения различных устройств по сети Ethernet. В компактных установках, где задействованы контроллеры SIMATIC S7-1200, важно использовать сетевые компоненты, идеально совместимые с данной платформой. Коммутатор Siemens CSM 1277 (артикул 6GK7277-1AA10-0AA0) является именно таким решением: он обеспечивает базовую коммутацию Ethernet-подключений и прост в использовании, предлагая при этом необходимый уровень надежности для промышленных условий.
Технические характеристики
Ниже рассмотрим основные технические параметры коммутатора CSM 1277:
- Количество портов: 4 порта RJ45 Fast Ethernet (10/100 Мбит/с);
- Тип устройства: неуправляемый коммутатор уровня 2;
- Поддержка автосогласования и Auto-MDI/MDI-X;
- Энергопитание: 24 В DC (диапазон 20,4–28,8 В);
- Потребление: ≤ 1,4 Вт;
- Диапазон рабочих температур: от 0 до +55 °C;
- Установка: на DIN-рейку рядом с контроллерами S7-1200;
- Корпус: пластик, защита IP20;
- Индикация: светодиоды состояния питания и активности портов;
- Размеры (Ш×В×Г): 30 × 100 × 75 мм;
- Масса: около 120 г;
- Сертификация: CE, UL, cULus, RoHS.
Особенности конструкции устройств

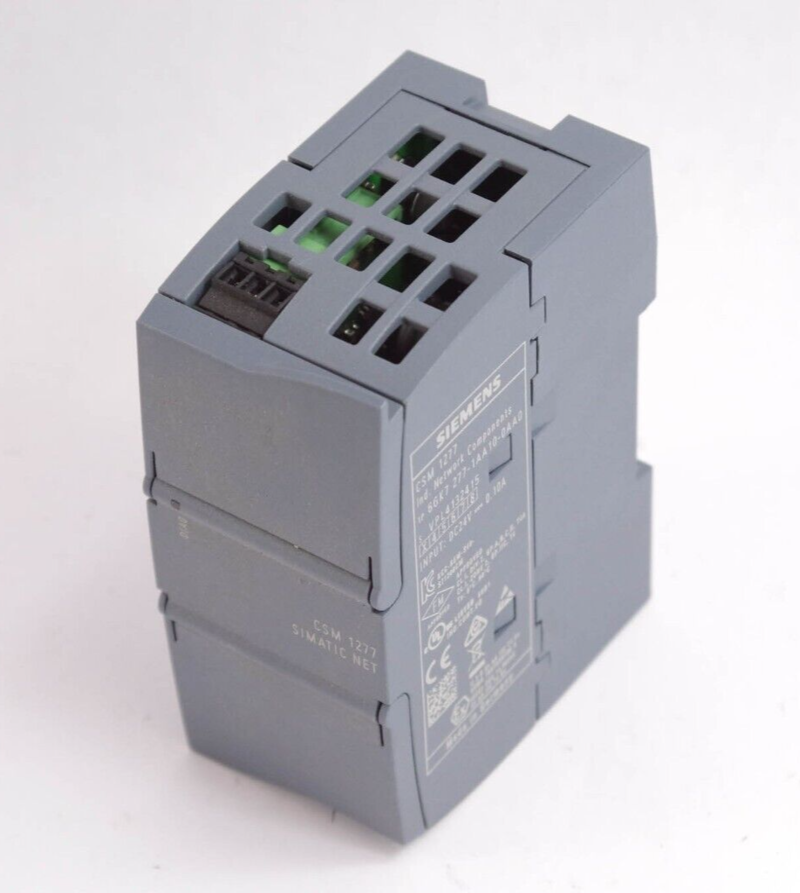

Коммутатор Siemens CSM 1277 специально разработан для компактной интеграции с контроллерами SIMATIC S7-1200. Его ширина всего 30 мм позволяет монтировать устройство в ограниченном пространстве распределительного шкафа, экономя место и упрощая разводку. Установка осуществляется на стандартную DIN-рейку, а подключение выполняется напрямую с помощью клеммной колодки для питания и стандартных RJ45-портов для передачи данных. Устройство не требует настройки: благодаря технологии Plug & Play и поддержке автоопределения скорости портов, его можно моментально ввести в эксплуатацию. Индикация на передней панели упрощает визуальный контроль за состоянием сети. Коммутатор выполнен из прочного промышленного пластика, устойчивого к нагреву и вибрациям в рамках стандартных условий эксплуатации.
Области применения
Коммутатор Siemens CSM 1277 находит применение в следующих сегментах:
- Подключение HMI-панелей, приводов и модулей ввода-вывода к контроллерам S7-1200;
- Компактные системы автоматизации в машиностроении;
- Небольшие шкафы управления с ограниченным пространством;
- Локальные сети на основе Ethernet без необходимости удалённого управления;
- Строительные и инженерные системы (освещение, вентиляция, лифты);
- Небольшие распределительные узлы в логистических и складских решениях;
- Инфраструктурные проекты с минимальными требованиями к конфигурации.
Компания "Олниса" предлагает комплексную техническую поддержку и консультации по выбору оборудования Siemens, включая коммутаторы CSM для интеграции с системами SIMATIC. Инженеры компании помогут определить подходящее сетевое решение под конкретные задачи, предоставят рекомендации по монтажу и вводу в эксплуатацию.
Преимущества
Ключевыми преимуществами использования коммутатора Siemens CSM 1277 являются:
- Полная совместимость с SIMATIC S7-1200;
- Компактные размеры и монтаж рядом с контроллером;
- Простота подключения и работы по принципу Plug & Play;
- Надёжность и стабильность в промышленной среде;
- Минимальное энергопотребление и тепловыделение;
- Отсутствие необходимости настройки или прошивки;
- Надёжный пластик с защитой от пыли (IP20);
- Индикация состояния портов и питания;
- Быстрый ввод в эксплуатацию;
- Продукт от проверенного бренда Siemens.
Таким образом, Siemens CSM 1277 (6GK7277-1AA10-0AA0) — это идеальное решение для небольших систем автоматизации, где требуется простая, надёжная и экономичная коммутация Ethernet-устройств. Он обеспечивает беспроблемную интеграцию с контроллерами SIMATIC и гарантирует стабильную работу сети без лишних настроек.
