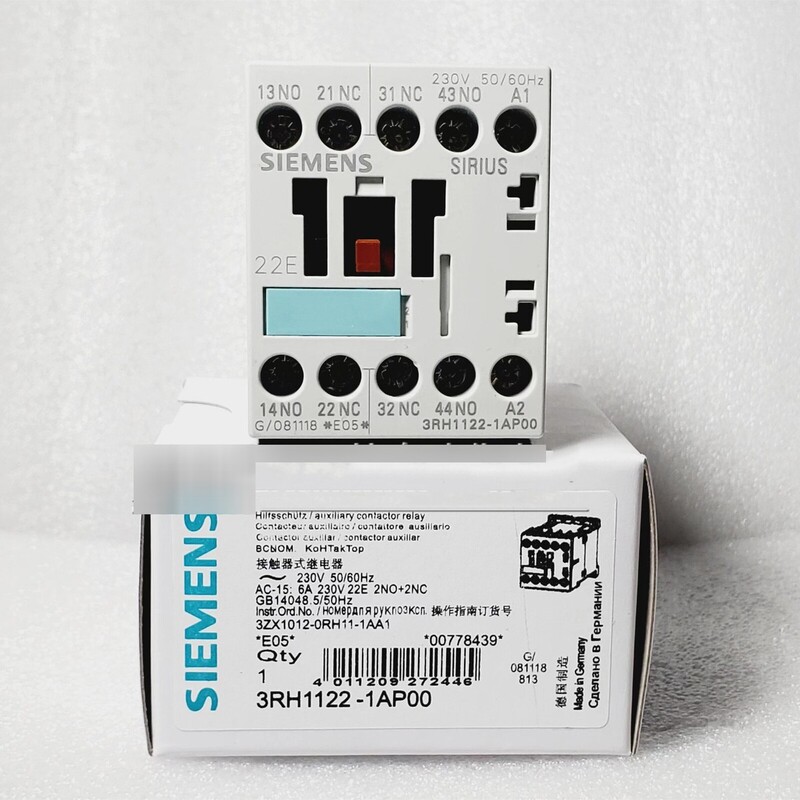

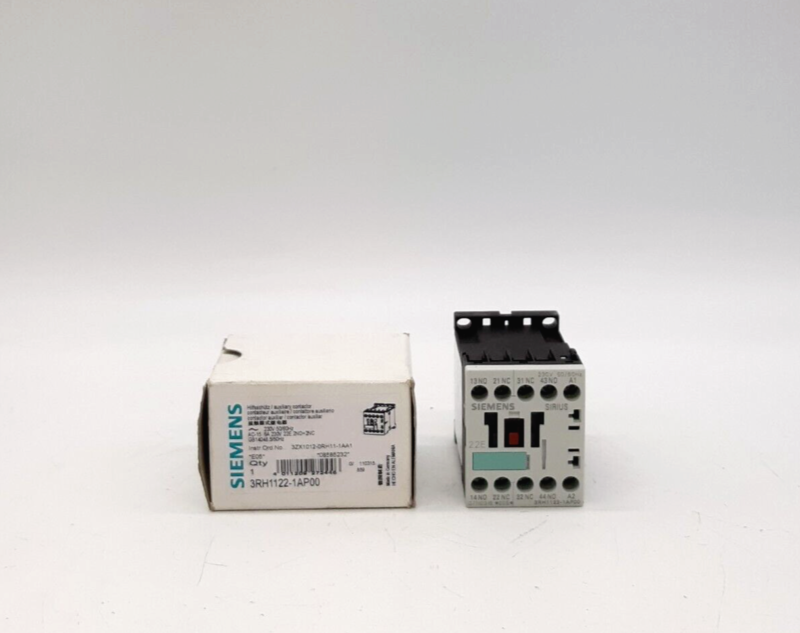

Надёжная коммутация в цепях управления: вспомогательный контактор Siemens 3RH1122-1AP00
В системах автоматизации и управления важно не только надёжно включать и отключать силовые нагрузки, но и обеспечить корректную работу цепей сигнализации, блокировки и логики. Для этих целей используются вспомогательные контакторы — малогабаритные устройства, предназначенные для коммутации цепей управления и передачи управляющих сигналов. Контактор Siemens 3RH1122-1AP00 из серии Sirius 3RH1 сочетает в себе компактность, универсальность и высокую надёжность, обеспечивая точную и долговечную работу в составе автоматизированных систем различной сложности.
Технические характеристики
Ниже приведены основные технические параметры вспомогательного контактора Siemens 3RH1122-1AP00:
- Тип контактов: 4 вспомогательных (2 NO + 2 NC);
- Напряжение катушки управления: 230 В AC, 50/60 Гц;
- Коммутационная способность: до 10 А (AC-15 при 230 В);
- Монтаж: на DIN-рейку или винтовое крепление на панель;
- Подключение: винтовые зажимы;
- Размер корпуса: S00;
- Диапазон рабочих температур: от –25 до +60 °C;
- Механическая износостойкость: до 30 миллионов срабатываний;
- Электрическая износостойкость: до 10 миллионов операций;
- Степень защиты: IP20;
- Сертификация: CE, UL, cULus, EAC, RoHS.
Особенности конструкции устройств
Вспомогательный контактор Siemens 3RH1122-1AP00 выполнен в компактном корпусе и соответствует формату типоразмера S00. Его конструкция обеспечивает простую установку на стандартную DIN-рейку или монтажную панель. Все контакты снабжены винтовыми зажимами с высокой устойчивостью к вибрациям, что гарантирует надёжный контакт даже при длительной эксплуатации в условиях промышленных нагрузок. Катушка управления рассчитана на стандартное напряжение 230 В переменного тока, а встроенные контакты обеспечивают коммутирование управляющих цепей с высокой частотой. Устройство может быть установлено в любом положении, сохраняя полную функциональность. Корпус выполнен из термостойкого пластика, устойчивого к воздействию температуры и механических нагрузок. Конструкция совместима с другими компонентами системы Sirius, включая контакторы, тепловые реле и модули расширения.
Области применения
Контактор 3RH1122-1AP00 широко используется в системах управления и сигнализации:
- Формирование логических функций включения и блокировки;
- Разделение управляющих цепей на разных уровнях автоматизации;
- Дублирование сигналов и переключение индикационных ламп;
- Вспомогательные цепи в щитах управления станками и установками;
- Автоматизация вентиляции, насосов, компрессоров;
- Управление приводами и промежуточными устройствами;
- Промышленные распределительные щиты и пульты управления;
- Системы безопасности и аварийной сигнализации.
Компания "Олниса" предлагает технически выверенные решения для промышленных объектов и автоматизированных систем управления, включая поставку вспомогательных контакторов Siemens серии 3RH. Специалисты компании подбирают оборудование в соответствии с техническими требованиями и схемами подключения заказчика, обеспечивают профессиональную консультационную поддержку и помощь на этапе внедрения.
Преимущества
Ключевыми преимуществами контактора Siemens 3RH1122-1AP00 являются:
- Компактный корпус и удобство монтажа;
- Четыре контакта (2 NO + 2 NC) для гибких схем управления;
- Надёжность при высокой частоте переключений;
- Совместимость с системой Sirius и её компонентами;
- Устойчивость к вибрациям, температуре и промышленным помехам;
- Простой монтаж и быстрое подключение;
- Низкое энергопотребление катушки;
- Высокая механическая и электрическая износостойкость;
- Сертификация для применения в международных проектах;
- Гарантированное качество продукции от Siemens.
Таким образом, Siemens 3RH1122-1AP00 — это эффективное и надёжное решение для коммутации цепей управления в промышленных и инфраструктурных системах. Благодаря прочной конструкции, универсальности и высокой коммутирующей способности, данный вспомогательный контактор обеспечивает стабильную работу логических и сигнальных цепей в составе комплексных систем автоматизации.
