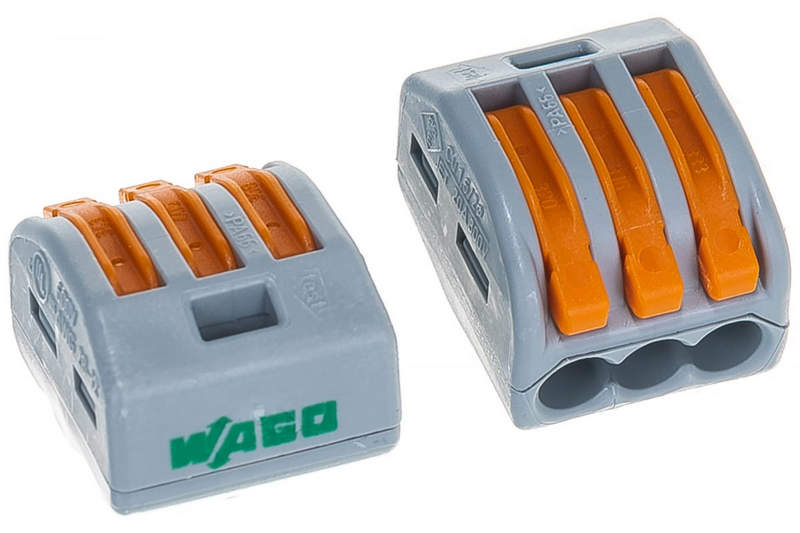

Компактная клемма WAGO 3x для распределительных коробок

Соединение проводников является одной из наиболее важных задач при монтаже электрических сетей, систем освещения, промышленной автоматики и распределительных устройств. От качества соединения напрямую зависит надежность всей электрической цепи, стабильность работы оборудования и безопасность эксплуатации. Неправильно выполненный контакт может привести к перегреву, потере проводимости, повреждению оборудования и даже возникновению аварийных ситуаций. В течение многих десятилетий для соединения проводов применялись традиционные методы: скрутки, пайка, винтовые клеммники и другие механические способы фиксации проводников. Однако развитие электротехнической промышленности привело к появлению более технологичных и безопасных решений. Одним из таких решений стали соединительные клеммы WAGO, которые получили широкое распространение благодаря удобству монтажа, высокой надежности контакта и универсальности применения.

Общие характеристики клемм WAGO 3x

Трехконтактные соединительные клеммы предназначены для соединения трех проводников внутри одного изолированного корпуса. Основные характеристики клемм WAGO 3x:

• количество соединяемых проводников: три контактных гнезда для подключения проводов,
• тип соединения: пружинный контактный механизм,

• тип проводников: одножильные и многожильные проводники,
• диапазон допустимых сечений проводов: обычно от 0,5 мм2 до 2,5 мм2 в зависимости от конкретной серии,
• номинальное рабочее напряжение: до 450 В,
• номинальный ток: до 24 А в зависимости от модели,
• материал корпуса: высокопрочный термостойкий полимер,
• материал контактной части: медный сплав с защитным покрытием,
• рабочая температура эксплуатации: от −35 до +85 градусов,
• тип монтажа: ручная установка без использования инструмента,
• уровень электрической изоляции: высокий уровень диэлектрической защиты.

Такие параметры позволяют использовать клеммы в различных типах электрических сетей, включая распределительные коробки, щитовые системы и оборудование промышленной автоматизации.

Конструктивное устройство клемм WAGO 3x

Клеммы данного типа представляют собой компактный электротехнический элемент, внутри которого располагается контактный механизм и изоляционный корпус. Конструкция разработана таким образом, чтобы обеспечить максимально надежный контакт проводников при минимальных усилиях со стороны монтажника. Основные элементы конструкции включают следующие компоненты:

• корпус из высокопрочного диэлектрического материала, обеспечивающий электрическую изоляцию и защиту контактных элементов,
• пружинный контактный механизм, создающий стабильное прижимное усилие для фиксации проводника,
• контактная шина из медного сплава, обеспечивающая передачу электрического тока,
• входные отверстия для проводников, предназначенные для подключения проводов,
• индикаторные зоны для визуального контроля правильности подключения,
• технологические окна для проверки глубины установки проводника.

Каждый из перечисленных элементов играет важную роль в обеспечении надежности соединения. Корпус защищает внутренние компоненты от механических повреждений и воздействия окружающей среды. Пружинный механизм поддерживает стабильное давление на проводник, что предотвращает ослабление контакта даже при вибрациях или температурных изменениях. Особое значение имеет контактная пластина. Она изготовлена из медного сплава, который обладает высокой электропроводностью и устойчивостью к коррозии. Благодаря этому контакт остается стабильным на протяжении длительного срока эксплуатации.

Принцип работы пружинного соединения

Основой функционирования клемм WAGO является технология пружинного контакта. Она обеспечивает надежное соединение проводников без необходимости применения винтовых зажимов или пайки. Принцип работы можно описать следующим образом:

• входной канал принимает проводник после снятия изоляции,
• пружинный механизм автоматически прижимает провод к контактной шине,
• контактная пластина обеспечивает передачу электрического тока,
• пружина поддерживает постоянное давление на проводник.

Данная технология обладает рядом важных преимуществ. Во-первых, соединение выполняется значительно быстрее по сравнению с традиционными винтовыми клеммниками. Во-вторых, контакт остается стабильным даже при вибрациях и температурных колебаниях. Пружинная система компенсирует изменения размеров проводника, которые могут возникать из-за теплового расширения металла. Благодаря этому соединение сохраняет высокую надежность в течение всего срока службы.

Материалы изготовления

Клеммы WAGO изготавливаются из специально подобранных материалов, которые обеспечивают высокую долговечность и надежность соединения. Основные используемые материалы включают:

• термостойкий поликарбонат или полиамид для корпуса,
• медный сплав для токопроводящих элементов,
• антикоррозионное покрытие контактных частей,
• пружинная сталь для контактного механизма.

Использование качественных материалов позволяет обеспечить устойчивость к механическим нагрузкам, температурным воздействиям и длительной эксплуатации в различных условиях. Корпус из полимерных материалов обладает высокой устойчивостью к нагреву и не поддерживает горение. Это значительно повышает уровень пожарной безопасности электрических систем. Контактные элементы из медных сплавов обеспечивают низкое электрическое сопротивление и стабильную передачу тока.

Основные области применения

Клеммы WAGO 3x используются в самых разных областях электротехнической отрасли. Их универсальность и надежность позволяют применять такие соединители как в бытовых системах, так и в промышленном оборудовании. Основные сферы применения включают:

• монтаж электрических сетей в жилых зданиях,
• подключение осветительных систем,
• распределение электрических цепей в распределительных коробках,
• монтаж кабельных линий в коммерческих объектах,
• подключение оборудования промышленной автоматизации,
• системы управления и сигнализации,
• электромонтаж в производственных помещениях,
• монтаж систем вентиляции и климатического оборудования,
• установка распределительных щитов,
• обслуживание электрических линий.

Благодаря компактности такие клеммы особенно удобны при работе в ограниченном пространстве распределительных коробок.

Таким образом, клеммы WAGO 3x представляют собой современное и эффективное решение для соединения проводников в электрических сетях различного назначения. Их конструкция основана на использовании пружинного контактного механизма, который обеспечивает стабильный электрический контакт без применения винтовых соединений. Использование таких клемм позволяет существенно повысить надежность электрических соединений, сократить время монтажа и снизить вероятность ошибок при установке. Благодаря применению качественных материалов и продуманной конструкции такие соединители обладают высокой долговечностью и устойчивостью к внешним воздействиям.
