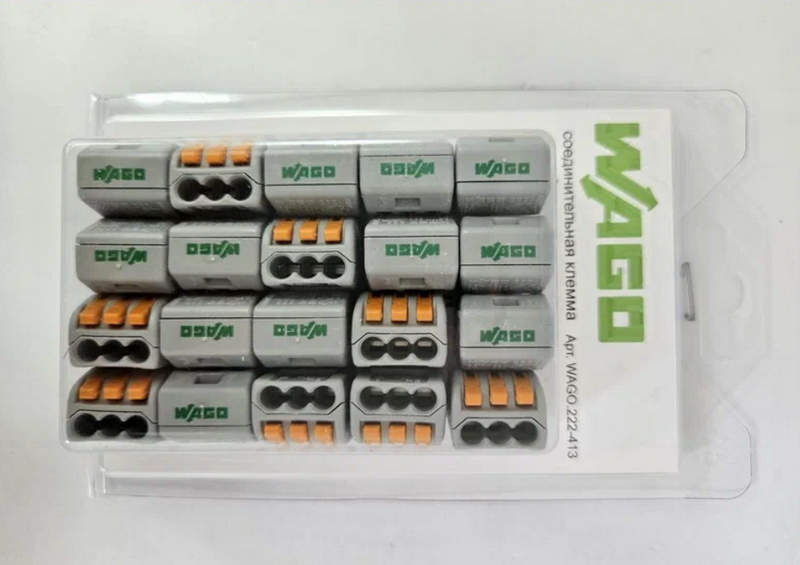

Клемма WAGO 222-413 для трёх проводов: удобное и надёжное соединение электропроводки

Современные электрические системы требуют надежных, безопасных и быстрых способов соединения проводников. Особенно актуальной эта задача становится при монтаже распределительных коробок, щитов управления, систем освещения и промышленного оборудования, где большое значение имеет стабильность электрического контакта, минимальное сопротивление соединения и удобство обслуживания. Традиционные методы соединения проводов, включая скрутку, пайку или винтовые клеммы, постепенно уступают место более технологичным решениям, обеспечивающим высокую скорость монтажа и устойчивость контакта в течение длительного срока эксплуатации. Одним из наиболее распространенных решений в области быстрого электрического соединения являются клеммы серии WAGO 222. Эти устройства получили широкое распространение благодаря своей универсальности, простоте использования и надежности контакта. Среди моделей данной линейки особое место занимает трёхпроводная клемма WAGO 222-413. Она предназначена для соединения трёх электрических проводников и обеспечивает устойчивый контакт без применения специальных инструментов.

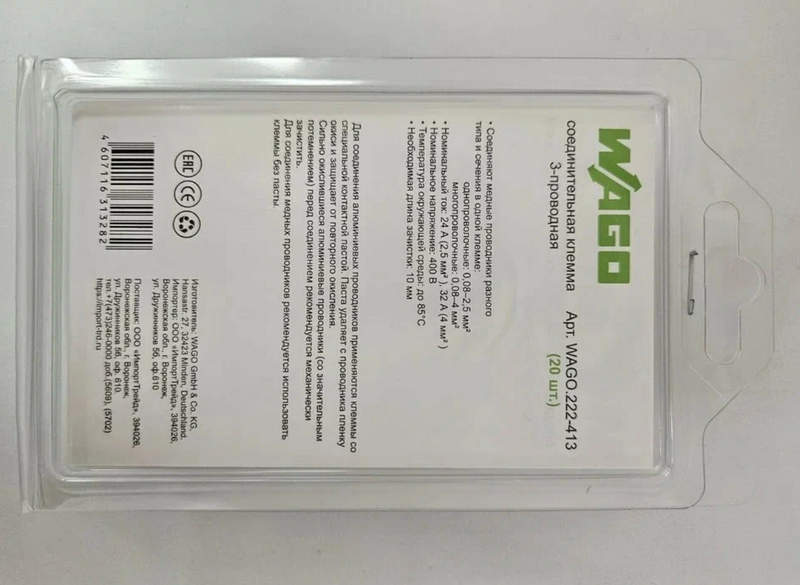

Основные технические характеристики клеммы WAGO 222-413

К основным характеристикам клеммы относятся следующие параметры:

• Диапазон сечения подключаемых проводников: от 0,08 до 2,5 мм2 для гибких проводов,
• Допустимое сечение одножильных проводников: до 4 мм2,
• Количество подключаемых проводников: три,
• Тип соединения: рычажный пружинный механизм,
• Номинальное напряжение: до 450 В,
• Номинальный ток: до 32 А,
• Материал корпуса: термостойкий изоляционный пластик,
• Материал контактной группы: медный сплав с защитным покрытием,
• Температурный диапазон эксплуатации: от −35 до +85 C,
• Тип проводников: одножильные, многожильные, гибкие проводники с наконечниками и без них,
• Метод подключения: без использования инструмента.

Перечисленные параметры показывают, что клемма предназначена для широкого спектра электрических соединений. Она способна работать как в бытовых сетях освещения, так и в системах распределения питания промышленного оборудования.

Конструктивные особенности и принцип работы клеммы

Конструкция клеммы WAGO 222-413 разработана с учетом требований к надежности контакта, безопасности эксплуатации и удобству монтажа. Внутренняя структура устройства включает несколько ключевых элементов, обеспечивающих стабильность соединения. Основным элементом является пружинный контактный механизм. Он выполнен из высококачественного сплава и обладает высокой устойчивостью к механическим нагрузкам и температурным изменениям. Пружина обеспечивает постоянное давление на проводник, благодаря чему контакт сохраняет стабильность даже при вибрациях или температурных колебаниях. Важной частью конструкции является рычажный механизм. Он выполняет функцию открытия и закрытия контактной зоны. При поднятии рычага пружинный контакт освобождает пространство для вставки проводника. После опускания рычага пружина надежно фиксирует провод. Особенности конструкции включают следующие элементы:

• прозрачный корпус, позволяющий визуально контролировать правильность подключения проводников,
• компактную форму, обеспечивающую удобство размещения в распределительных коробках,
• эргономичные рычаги, обеспечивающие легкость монтажа без инструмента,
• устойчивость контактной группы к окислению и коррозии,
• высокую механическую прочность корпуса.

Прозрачный корпус является важной частью конструкции. Он позволяет монтажнику убедиться в том, что проводник вставлен до необходимой глубины. Это снижает вероятность ошибок и повышает качество соединения. Рычажный механизм значительно упрощает процесс монтажа. Пользователь может быстро открыть контакт, вставить проводник и зафиксировать его без использования отверток или других инструментов. Благодаря этому соединение выполняется за считанные секунды. Пружинный контакт обеспечивает постоянное давление на проводник. В отличие от винтовых соединений, которые могут ослабевать со временем, пружинный механизм автоматически компенсирует изменения формы проводника и сохраняет надежность контакта.

Области применения трёхпроводной клеммы

Клемма WAGO 222-413 применяется в различных электрических системах. Благодаря универсальной конструкции устройство подходит для соединения проводников в самых разных условиях эксплуатации. Основные области применения включают:

• монтаж распределительных коробок в жилых и коммерческих зданиях,
• подключение осветительных приборов и электрических розеток,
• монтаж электрических щитов и распределительных панелей,
• системы автоматизации и управления оборудованием,
• подключение датчиков и исполнительных устройств,
• временные монтажные соединения при проведении испытаний и диагностики оборудования.

Использование таких клемм особенно удобно при модернизации существующих электрических сетей. Благодаря универсальному диапазону сечений проводов можно соединять проводники различных типов без применения дополнительных переходников. Клеммы также широко применяются в системах освещения. Трёхпроводная конструкция позволяет удобно соединять фазный провод, нулевой провод и дополнительную линию питания или управления. В промышленной сфере такие соединители используются при сборке шкафов управления, распределительных модулей и различных электрических систем оборудования.

Преимущества использования клеммы WAGO 222-413

Популярность данной модели объясняется совокупностью эксплуатационных преимуществ. Конструкция устройства разработана таким образом, чтобы обеспечить максимальную надежность соединения при минимальных затратах времени на монтаж. К ключевым преимуществам относятся следующие особенности:

• высокая скорость монтажа электрических соединений,
• отсутствие необходимости в специальном инструменте,
• универсальность подключения различных типов проводников,
• надежность контакта благодаря пружинному механизму,
• устойчивость соединения к вибрациям и температурным изменениям,
• возможность многократного использования,
• компактность конструкции,
• визуальный контроль подключения проводов.

Высокая скорость монтажа является одним из наиболее важных преимуществ. Электромонтажник может выполнить соединение нескольких проводников за считанные секунды, что значительно сокращает время выполнения работ. Пружинный механизм обеспечивает постоянное давление на проводник. Это предотвращает ослабление контакта, которое часто возникает при использовании винтовых соединений. Еще одним преимуществом является возможность повторного использования. Клемма может быть открыта и закрыта несколько раз без потери эксплуатационных характеристик.

Таким образом, клемма WAGO 222-413 является эффективным и технологичным решением для соединения трех электрических проводников. Конструкция устройства сочетает в себе надежный пружинный контакт, удобный рычажный механизм и компактный корпус, что делает монтаж быстрым и безопасным. Использование данной модели позволяет значительно повысить качество электрических соединений, сократить время монтажных работ и обеспечить стабильную работу электрических систем. Универсальность клеммы делает её подходящей для применения как в бытовых, так и в промышленных электрических установках.
