Коммутатор Eltex MES2428 AC для стабильной передачи данных
Eltex MES2428 AC относится к управляемым Ethernet-коммутаторам, предназначенным для построения проводной сетевой инфраструктуры с высокой плотностью гигабитных подключений и скоростными восходящими линиями. Устройство применяется на уровне доступа и агрегации, где требуются управление трафиком, сегментация сети и резервирование каналов. Архитектура рассчитана на аппаратную обработку кадров, поэтому передача данных выполняется с малой задержкой без привлечения внешних вычислительных узлов.
Технические характеристики
Ниже перечислены основные параметры Eltex MES2428 AC, определяющие производительность и интерфейсную конфигурацию:
- скорость пользовательских портов до 1 Гбит/с в полнодуплексном режиме,
- скорость интерфейсов SFP+ до 10 Гбит/с,
- поддержка до 4094 идентификаторов VLAN стандарта IEEE 802.1Q,
- поддержка Jumbo Frame длиной до примерно 10 000 байт,
- 8 аппаратных очередей приоритета на порт для QoS,
- автосогласование скорости 10/100/1000 Мбит/с,
- поддержка Auto MDI/MDIX на электрических интерфейсах,
- питание от сети AC с напряжением 100–240 В и частотой 50–60 Гц,
- рабочая температура приблизительно от 0 до +45 C.
Коммутатор выполняет автоматическое обучение MAC-адресам. При поступлении кадра устройство анализирует адрес назначения, сопоставляет его с таблицей коммутации и передает трафик на соответствующий порт. Если адрес неизвестен, кадр распространяется в пределах допустимого широковещательного домена. Такой принцип снижает лишнюю нагрузку на сегменты сети.
Особенности конструкции

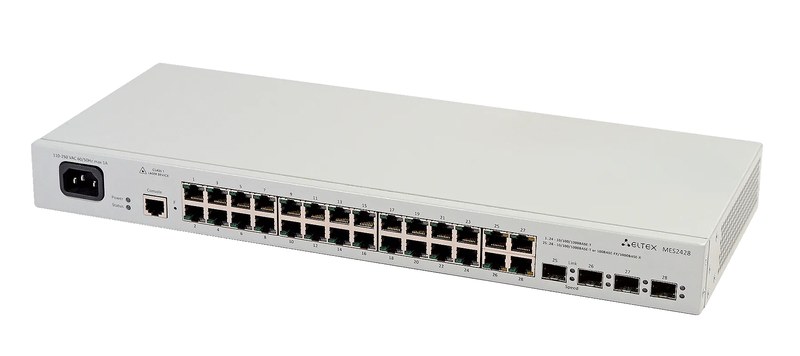

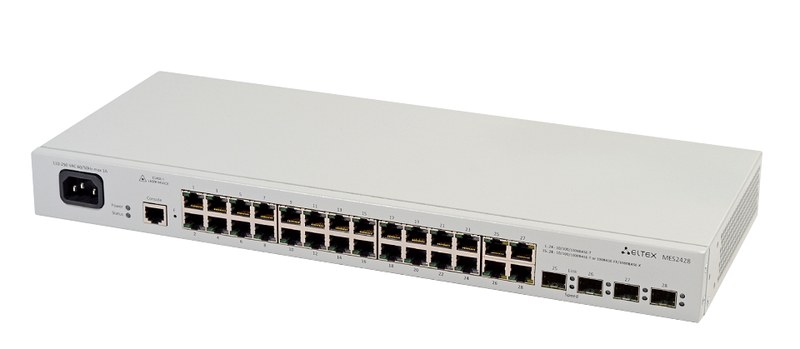

Корпус Eltex MES2428 AC выполнен в стоечном исполнении высотой 1U. На передней панели расположены пользовательские Ethernet-порты, интерфейсы SFP+ и светодиодные индикаторы состояния соединений. Электрические порты рассчитаны на работу с витой парой категории 5e и выше, а SFP+ позволяют применять совместимые оптические или медные трансиверы. Внутренняя коммутационная матрица обслуживает одновременные потоки между портами, а аппаратные буферы временно размещают кадры при кратковременной перегрузке. Логическая архитектура предусматривает разделение физической сети на виртуальные сегменты. VLAN ограничивают область распространения широковещательных кадров и изолируют группы пользователей без перестройки кабельной системы. Механизмы STP, RSTP и MSTP предотвращают петли второго уровня: резервный путь блокируется, а при отказе основного соединения топология перестраивается. LACP объединяет несколько физических линий в логический интерфейс, увеличивая суммарную пропускную способность и устойчивость соединения. Для управления приоритетами трафика применяются функции QoS. Кадры могут классифицироваться по порту, VLAN, приоритету IEEE 802.1p и параметрам IP-пакетов, после чего распределяются по очередям обслуживания. ACL ограничивают прохождение трафика по заданным признакам, Storm Control сдерживает широковещательные и многоадресные потоки. IGMP Snooping отслеживает членство узлов в multicast-группах и направляет поток только на требуемые порты.
Области применения
Ниже представлены типовые направления использования Eltex MES2428 AC:
- подключение до 24 пользовательских устройств по гигабитным медным линиям,
- организация уровня доступа в офисных, административных и производственных сетях,
- создание восходящих соединений 10 Гбит/с между узлами доступа и агрегации,
- сегментация локальной сети при помощи VLAN,
- построение отказоустойчивых топологий с резервированием линий,
- объединение физических каналов в логические группы LACP,
- передача multicast-потоков в системах корпоративного вещания,
- приоритизация критичного трафика средствами QoS,
- централизованное управление коммутацией в сетях предприятий.
Таким образом, Eltex MES2428 AC представляет собой производительный управляемый коммутатор с двадцатью четырьмя гигабитными электрическими портами и четырьмя интерфейсами SFP+ 10 Гбит/с. Его функциональность охватывает коммутацию второго уровня, виртуальную сегментацию, резервирование связей, агрегацию каналов, контроль multicast-потоков и приоритизацию данных. Такое сочетание характеристик делает устройство пригодным для построения масштабируемых сетей доступа и распределения. Модель ориентирована на стабильную передачу данных в инфраструктуре, где важны высокая плотность портов, управляемость, резервирование каналов и эффективное распределение сетевой нагрузки.
