Оптическое оборудование Eltex LTP-4X для стабильной работы сети

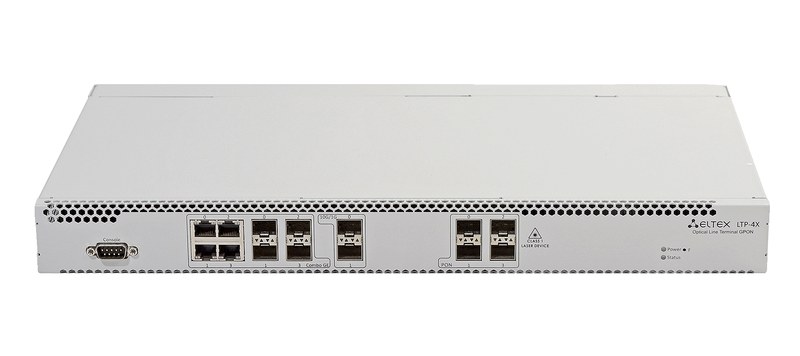

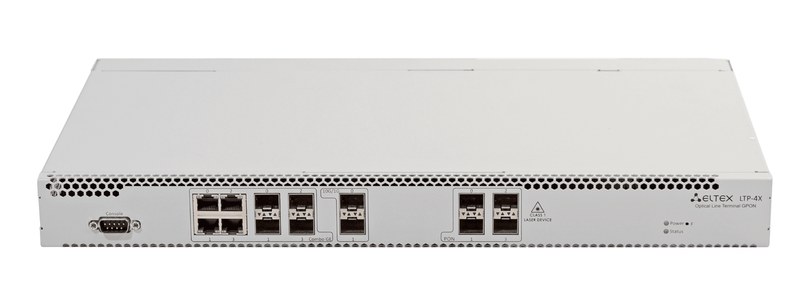

Eltex LTP-4X представляет собой компактный оптический линейный терминал, предназначенный для построения пассивных оптических сетей доступа по технологии GPON. Устройство устанавливается на стороне оператора и формирует центральный узел, к которому через оптическую распределительную сеть подключаются абонентские терминалы ONT. LTP-4X рассчитан на операторские и корпоративные сети с высокой плотностью подключений.
Технические характеристики
Ниже перечислены основные параметры Eltex LTP-4X, определяющие производительность оптического узла и его совместимость с абонентской инфраструктурой:
- количество интерфейсов GPON — 4 порта,
- скорость нисходящего потока GPON — до 2,488 Гбит/с на каждый порт,
- скорость восходящего потока GPON — до 1,244 Гбит/с на каждый порт,
- рабочая длина волны в направлении к абоненту — 1490 нм,
- рабочая длина волны в направлении от абонента — 1310 нм,
- максимальное логическое деление на одном PON-порту — до 128 ONT,
- суммарное число обслуживаемых абонентских терминалов — до 512 устройств,
- тип оптической топологии — пассивное дерево с применением делителей,
- типичная дальность линии GPON — до 20 км,
- поддерживаемые классы оптического бюджета — B+ и C+ в зависимости от установленных модулей,
- интерфейсы агрегации — Ethernet с использованием оптических трансиверов,
- поддержка VLAN — IEEE 802.1Q,
- поддержка приоритизации трафика — IEEE 802.1p,
- управление полосой восходящего канала — механизм DBA,
- передача multicast-трафика — с использованием IGMP Snooping,
- форм-фактор — стоечное исполнение высотой 1U,
- монтаж — в телекоммуникационную стойку шириной 19 дюймов,
- питание — от сетевого или телекоммуникационного источника в зависимости от исполнения,
- режим работы — непрерывный круглосуточный.
Особенности конструкции
Ключевой особенностью LTP-4X является объединение четырех PON-интерфейсов в компактном корпусе, что позволяет создавать узлы доступа средней емкости без установки крупного шасси. Внутренняя коммутационная платформа распределяет пакеты между uplink-интерфейсами и PON-портами. Для каждого PON-направления контролируются регистрация ONT, выделение временных интервалов, параметры качества обслуживания и состояние оптической линии. Принцип работы основан на разделении общего волокна между множеством абонентских устройств. В нисходящем направлении терминал передает общий поток со скоростью 2,488 Гбит/с, а ONT выделяют предназначенные им кадры. В восходящем направлении используется TDMA: центральный узел назначает абонентским устройствам временные интервалы и предотвращает наложение сигналов. Динамическое распределение полосы DBA изменяет объем предоставляемого ресурса в соответствии с текущей нагрузкой. Для логического разделения сервисов применяются VLAN, а механизмы QoS позволяют разграничивать классы трафика по приоритетам. Управление устройством выполняется через сетевые средства администрирования. Параметры портов, профили ONT, сервисные VLAN и ограничения пропускной способности задаются программно. Оборудование рассчитано на централизованное управление сервисами, абонентскими профилями и параметрами передачи трафика в сети доступа. Система контролирует оптический сигнал, связь с ONT, интерфейсы и события регистрации.
Области применения
Ниже перечислены основные направления, в которых LTP-4X используется как центральный элемент пассивной оптической сети:
- операторские сети широкополосного доступа FTTH,
- подключение многоквартирных жилых домов,
- создание сетей доступа в коттеджных поселках,
- оптическая инфраструктура бизнес-центров,
- корпоративные кампусные сети,
- сети видеонаблюдения с удаленными узлами,
- подключение объектов городской инфраструктуры,
- организация каналов передачи данных для учреждений,
- распределенные сети промышленных и складских комплексов,
- построение сегментов FTTB и FTTO при соответствующей архитектуре.
Таким образом, Eltex LTP-4X является компактным операторским терминалом GPON, объединяющим четыре оптических порта, механизмы управления абонентскими устройствами и функции коммутации трафика. Устройство позволяет строить масштабируемые пассивные сети с высокой плотностью подключений, распределением полосы пропускания и централизованным контролем сервисов. Архитектура на базе GPON снижает объем активного оборудования в распределительной части сети и обеспечивает передачу нескольких типов трафика по единой оптической инфраструктуре. Компания «Олниса» поставляет Eltex LTP-4X и другое промышленное и телекоммуникационное оборудование для проектов различного масштаба. Поставка через «Олниса» позволяет комплектовать объекты оборудованием одного или нескольких технологических направлений и поддерживать необходимый запас компонентов для дальнейшей эксплуатации.
