Кнопка аварийного останова Schneider Electric – простое решение для сложных задач

Одним из ключевых элементов в системах управления промышленным оборудованием является кнопка «Стоп». Её основная функция — немедленное отключение оборудования в аварийной или штатной ситуации, что обеспечивает безопасность персонала, сохранность техники и предотвращение технологических сбоев. Среди мировых производителей компонентов автоматизации особое место занимает французская компания Schneider Electric — лидер в области энергетики и автоматизации, предлагающий широкий спектр решений для промышленности, инфраструктуры и зданий.

Назначение кнопки «Стоп»

Кнопка «Стоп» (или аварийная кнопка останова, Emergency Stop Button — E-Stop) предназначена для быстрого и надежного отключения электрической цепи управления в случае возникновения аварийной ситуации. В отличие от обычных выключателей, кнопка «Стоп» имеет приоритет над всеми другими командами управления и должна срабатывать мгновенно, без задержек. Основные функции:

• Экстренное отключение оборудования при угрозе для жизни или здоровья персонала.
• Остановка процесса при нештатной ситуации (например, заклинивание механизма, перегрев, короткое замыкание).
• Обеспечение возможности безопасного обслуживания и ремонта оборудования.
• Соответствие требованиям техники безопасности и нормативным актам (например, МЭК 60204-1, ISO 13850).

Важно понимать, что кнопка «Стоп» — это элемент системы безопасности, а не просто удобный способ выключить машину. Её нажатие должно приводить к гарантированному размыканию цепи управления, даже если другие системы управления дают противоположную команду.

Конструктивные особенности кнопок «Стоп» Schneider Electric

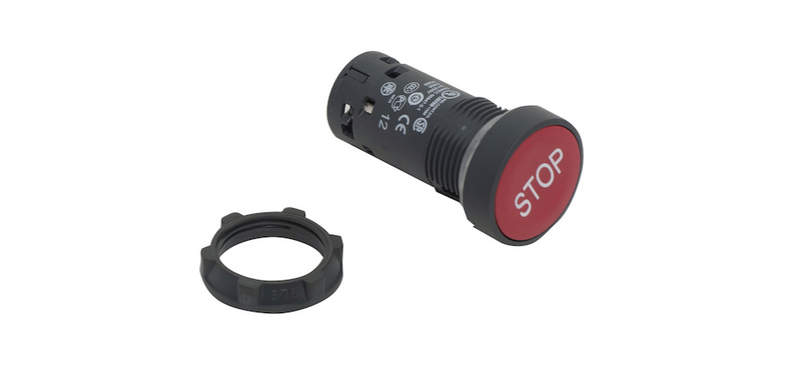

Schneider Electric предлагает несколько серий кнопок «Стоп», каждая из которых отличается по дизайну, степени защиты, способу монтажа и дополнительным функциям. Наиболее популярные серии: Harmony XB5, Harmony XB6, Harmony XB7, Harmony XP, а также кнопки серии ZB5 и ZB4. Кнопка «Стоп» Schneider Electric обычно состоит из:

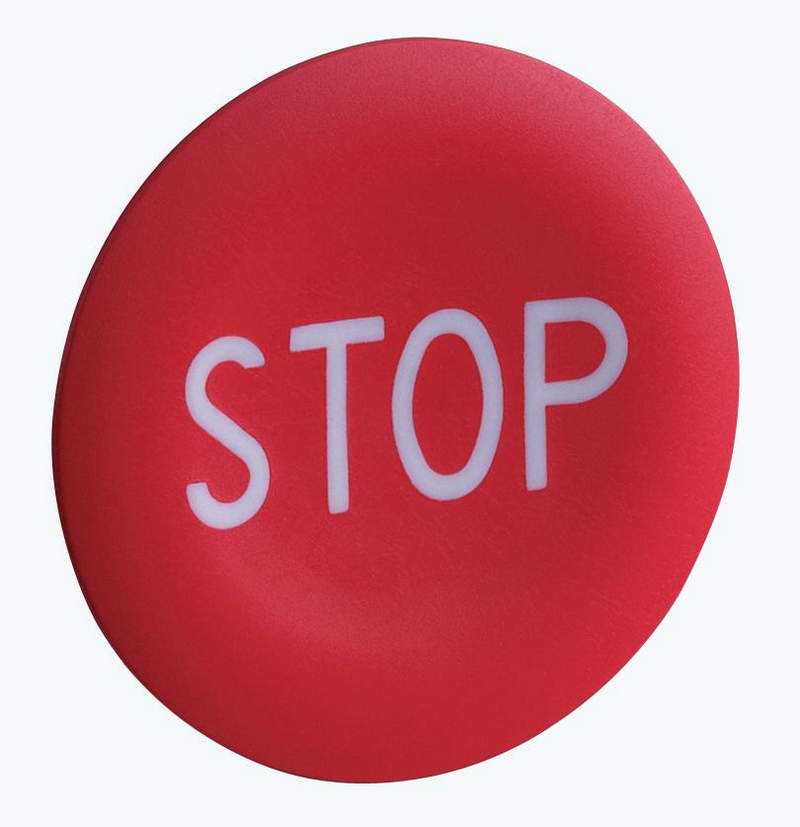

• Кнопочной головки (гриба) — большого размера, красного цвета, легко нажимается ладонью или кулаком.
• Механизма фиксации — после нажатия кнопка остается в нажатом положении до ручного сброса (поворота или вытягивания).
• Контактного блока — содержит нормально замкнутые (NC) контакты, которые размыкаются при нажатии кнопки.
• Корпуса — выполнен из прочного пластика или металла, устойчивого к механическим и химическим воздействиям.
• Крепежных элементов — для монтажа на панель управления или корпус оборудования.
• Согласно международным стандартам (ISO 13850, IEC 60947-5-5), кнопка аварийной остановки должна быть:
• Красного цвета (символ опасности и остановки).
• С грибообразной головкой (для быстрого распознавания и легкого нажатия).
• Расположена на контрастном (обычно желтом) фоне.

Schneider Electric строго соблюдает эти требования, что делает их кнопки интуитивно понятными для операторов любого уровня подготовки.

Типы кнопок «Стоп» Schneider Electric

В зависимости от применения, Schneider Electric предлагает несколько типов кнопок «Стоп»:

• Кнопки с поворотным сбросом. После нажатия кнопка фиксируется, и для возврата в исходное положение её необходимо повернуть (обычно на 45). Это предотвращает случайный сброс и требует осознанного действия оператора.
• Кнопки с вытяжным сбросом. После нажатия кнопка утапливается, а для сброса её нужно вытянуть на себя. Такой тип часто используется в условиях, где поворот затруднен (например, в перчатках).
• Кнопки с ключом сброса. Для возврата кнопки в исходное положение требуется специальный ключ. Это исключает несанкционированный сброс и применяется в системах с повышенными требованиями безопасности.
• Кнопки с индикацией. Некоторые модели оснащены встроенной сигнальной лампой (например, светодиодной), которая может указывать на состояние системы (включено/выключено, авария и т.д.).
• Кнопки с блокировкой. Используются в системах, где требуется механическая блокировка оборудования до полного устранения причины аварии.

Области применения

Кнопки «Стоп» Schneider Electric применяются практически во всех отраслях промышленности:

• Машиностроение и станкостроение — на токарных, фрезерных, шлифовальных станках.
• Пищевая промышленность — на конвейерах, упаковочных линиях, смесителях.
• Химическая и нефтехимическая промышленность — в зонах с агрессивной средой (высокая влажность, пар, химикаты).
• Энергетика — на турбинах, насосных станциях, распределительных щитах.
• Транспорт и логистика — на подъемниках, кранах, конвейерных системах.
• Строительство и горнодобывающая промышленность — на экскаваторах, буровых установках, дробилках.
• Медицинское оборудование — на томографах, рентген-установках, хирургических столах.

Также кнопки «Стоп» обязательны на любом оборудовании, подпадающем под действие директив ЕС (например, Директива по машинному оборудованию 2006/42/EC).

Соответствие стандартам и нормативам

Schneider Electric разрабатывает свою продукцию в строгом соответствии с международными и национальными стандартами:

• ISO 13850:2015 — «Безопасность машин. Аварийная остановка. Принципы конструирования».
• IEC 60947-5-5 — «Аппаратура распределения и управления низковольтная. Часть 5-5: Элементы управления и сигнальные устройства. Электрические кнопки аварийной остановки».
• IEC 60204-1 — «Безопасность машин. Электрооборудование машин и механизмов».
• EN 60947-5-5 — европейская версия IEC 60947-5-5.
• ГОСТ Р МЭК 60947-5-5-2013 — российский аналог.

Таким образом, кнопка «Стоп» Schneider Electric — это не просто элемент управления, а важнейший компонент системы безопасности промышленного оборудования. Её правильный выбор, установка и эксплуатация напрямую влияют на сохранность жизни и здоровья персонала, целостность оборудования и бесперебойность производственных процессов.
