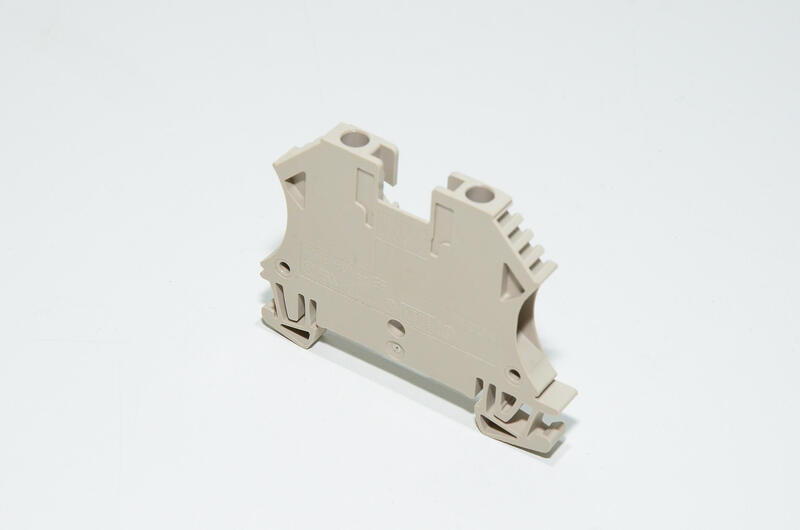

Клемма Weidmüller WDU 4: надёжность и универсальность для промышленного электромонтажа

Организация безопасных и долговечных электрических соединений в распределительных шкафах и автоматизированных системах невозможна без применения качественных проходных клемм. Серия WDU от немецкого производителя Weidmüller считается отраслевым стандартом благодаря своей высокой механической и электрической надёжности. Модель WDU 4 — это винтовая проходная клемма, рассчитанная на подключение проводников среднего сечения, подходящая для большинства промышленных применений и совместимая с системой аксессуаров компании.

Технические характеристики Weidmüller WDU 4

Ниже рассмотрим ключевые параметры, определяющие функциональность данной модели:

• Тип соединения: винтовое (технология clamping yoke);
• Сечение проводника: от 0,5 мм² до 6 мм² (жёсткий); до 4 мм² (гибкий с наконечником);
• Номинальный ток: до 32 А;
• Номинальное напряжение: до 800 В;
• Ширина корпуса: 6 мм;
• Высота на DIN-рейке: 47 мм;
• Материал корпуса: полиамид PA 6.6, самозатухающий, не содержит галогенов;
• Цвет: серый (доступны варианты с цветовой маркировкой);
• Температурный диапазон: от –50 °C до +120 °C;
• Монтаж: на DIN-рейку 35 мм (TS 35/7.5 и TS 35/15 по EN 60715);
• Соответствие стандартам: IEC 60947-7-1; UL 1059; CSA; EAC;
• Совместимость с аксессуарами: перемычки ZQV, торцевые крышки, маркеры, фиксаторы.

Особенности конструкции

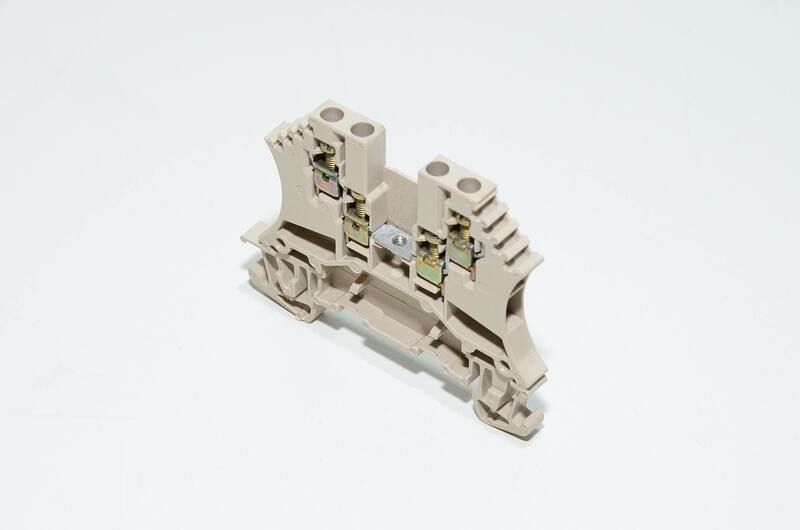

Клемма WDU 4 построена на базе классической винтовой контактной технологии с прижимной скобой clamping yoke, обеспечивающей надёжное и долговечное соединение. Контактный блок изготовлен из токопроводящего металла с антикоррозийным покрытием, устойчивого к искрению и вибрации. Конструкция допускает подключение как одножильных, так и многожильных проводников с наконечником и без него. При этом исключается повреждение жилы при затяжке винта, а контакт остаётся стабильным даже при температурных и вибрационных нагрузках. Корпус клеммы изготовлен из негорючего и термостойкого полиамида PA 6.6. Он устойчив к воздействию химических веществ, что позволяет использовать клеммы в тяжёлых промышленных условиях. Компактная ширина (6 мм) позволяет размещать множество клемм в ограниченном пространстве шкафов.

Области применения

Ниже рассмотрим, в каких сферах клеммы WDU 4 находят наиболее широкое применение:

• Электрощиты и распределительные шкафы: подключение цепей питания и сигналов;
• Системы автоматизации: коммутация ПЛК, датчиков, модулей реле и исполнительных механизмов;
• Машиностроение: подключение управляющих и силовых цепей;
• Здания и инфраструктура: монтаж систем освещения, контроля доступа и охранной сигнализации;
• Энергетика: подключения в низковольтных распределительных установках;
• Судовые и железнодорожные системы: работа в условиях вибраций и повышенной влажности;
• Возобновляемая энергетика: интеграция в солнечные, ветровые и гибридные установки.

Компания «Олниса» — поставщик промышленного электротехнического оборудования, специализирующийся на комплексных решениях для автоматизации, управления и распределения электроэнергии. В каталоге представлены клеммы Weidmüller WDU 4 и все необходимые аксессуары, включая перемычки, крышки, фиксаторы и маркировку. «Олниса» осуществляет поставки по всей территории России, предоставляет технические консультации, помощь в подборе оборудования и профессиональное сопровождение на всех этапах проекта. Репутация надёжного партнёра и широкий складской ассортимент делают компанию выбором инженеров, монтажников и проектировщиков.

Преимущества Weidmüller WDU 4

Ниже рассмотрим ключевые достоинства клеммы WDU 4:

• Универсальность применения в промышленной автоматике и распределении;
• Надёжное винтовое соединение clamping yoke;
• Поддержка широкого диапазона сечений проводников;
• Компактность (ширина 6 мм) при высокой токовой нагрузке;
• Устойчивость к вибрациям, нагреву и агрессивной среде;
• Простая установка на стандартную DIN-рейку;
• Поддержка всех стандартных аксессуаров Weidmüller;
• Наличие цветовых вариантов для логической группировки;
• Соответствие международным стандартам качества и безопасности;

Исходя из этого, клемма Weidmüller WDU 4 представляет собой оптимальное решение для монтажа и эксплуатации электрических цепей в системах управления, автоматики и распределения. Её универсальность, надёжность и совместимость с системой аксессуаров делают её удобным и эффективным элементом в работе инженеров и монтажников.\
