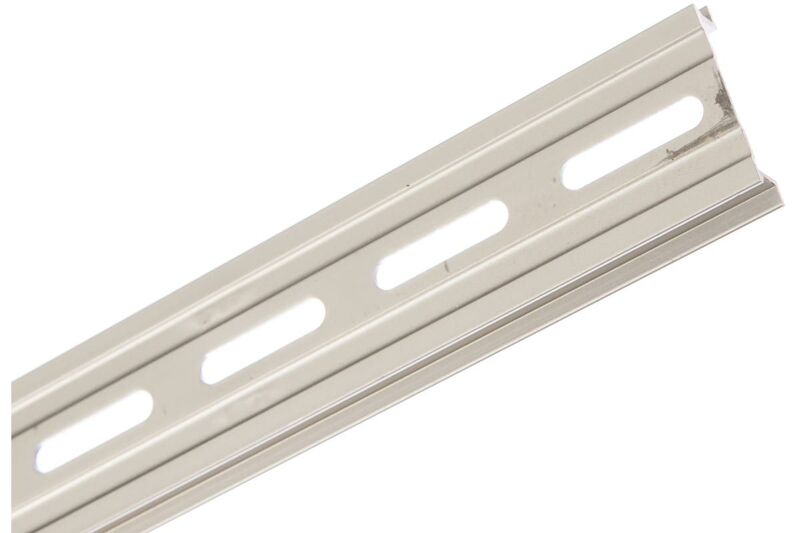

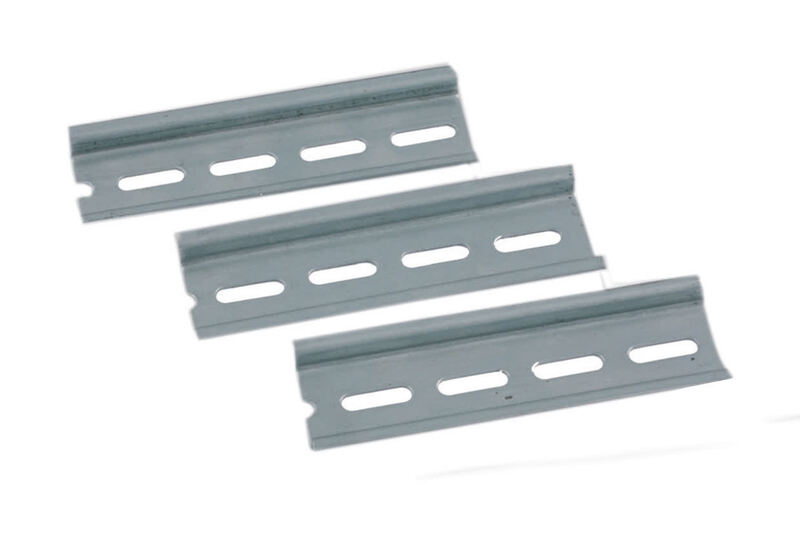

DIN-рейки Weidmüller: основа надёжной сборки электротехнических систем

Монтаж электрических компонентов в шкафах управления, распределительных щитах и автоматизированных системах требует применения прочной, стандартизированной и удобной механической базы. Эту функцию выполняют DIN-рейки — металлические направляющие профили, на которые устанавливаются клеммники, реле, автоматические выключатели, источники питания и другие устройства. Компания Weidmüller, признанный мировой производитель оборудования для промышленной автоматизации, предлагает широкий ассортимент DIN-реек, отличающихся высоким качеством исполнения, точной геометрией и устойчивостью к внешним воздействиям. Это гарантирует безопасный, стабильный и долговечный монтаж во всех отраслях.

Технические характеристики DIN-реек Weidmüller

Ниже рассмотрим ключевые технические параметры DIN-реек:

• Типы профилей: TS 35/7.5 и TS 35/15 (по EN 60715); TS 32 (G-образная рейка); C-профиль (реже)
• Материалы исполнения: оцинкованная сталь; нержавеющая сталь AISI 304/316; алюминий
• Толщина металла: от 1 до 2,5 мм
• Ширина: 35 мм (стандарт); 32 мм (устаревшие установки)
• Длина стандартная: 1 м; 2 м; возможна нарезка под заказ
• Покрытие: цинковое гальваническое, без содержания хроматов, антикоррозионное
• Температурный диапазон эксплуатации: от –40 °C до +120 °C
• Соответствие стандартам: EN 50022; EN 60715; UL 94
• Монтаж: винтовой; на защёлках через монтажные отверстия

Особенности конструкции

DIN-рейки Weidmüller изготавливаются из высококачественной стали или алюминия, что обеспечивает необходимую механическую прочность и устойчивость к деформации при установке компонентов. Поверхность защищена антикоррозийным покрытием, которое предотвращает окисление даже в условиях повышенной влажности, химически агрессивных сред или при использовании в составе уличных и производственных установок. Основной профиль — TS 35 — имеет стандартную ширину 35 мм и выпускается в двух вариантах по высоте (7,5 мм и 15 мм), что позволяет выбрать оптимальный тип в зависимости от требований к плотности монтажа и весу оборудования. Каждая рейка имеет точную геометрию и симметричный замковый профиль, совместимый со всеми типовыми устройствами, предназначенными для установки на DIN.

Области применения

Ниже рассмотрим основные сферы, где применяются DIN-рейки Weidmüller:

• Электрощиты и шкафы управления: основа для крепления клеммников, реле, источников питания
• АСУ ТП и промышленная автоматизация: монтаж модулей ПЛК, контроллеров, интерфейсных устройств
• Энергетика и подстанции: установка измерительных и защитных компонентов
• Машиностроение и станкостроение: компоновка элементов управления и безопасности
• Жилищное и коммерческое строительство: монтаж защитных автоматов и коммутационной аппаратуры
• Телекоммуникационные шкафы: размещение блоков питания, фильтров и кроссовых модулей
• Возобновляемая энергетика: инсталляция инверторов, контроллеров заряда и соединительных элементов
• Судовое и железнодорожное оборудование: устойчивый монтаж в условиях вибраций и температурных перепадов

Компания «Олниса» является официальным поставщиком электротехнических компонентов и решений для промышленности, автоматизации и энергетики. В каталоге компании — продукция ведущих брендов, включая Weidmüller. «Олниса» поставляет DIN-рейки различных типоразмеров, длины и исполнения, обеспечивает техническое сопровождение, быстрое оформление заказов и доставку по всей России..

Преимущества DIN-реек Weidmüller

Ниже рассмотрим основные преимущества использования оригинальных DIN-реек Weidmüller:

• Высокая прочность и точная геометрия профиля
• Устойчивость к коррозии благодаря качественному покрытию
• Совместимость с международными стандартами (EN 60715)
• Поддержка различных типов профилей: TS 35; TS 32; C-профиль
• Простота монтажа и устойчивость к вибрациям
• Доступность различных длин и возможность нарезки под заказ
• Гибкость в конфигурации монтажных решений
• Широкий выбор аксессуаров для безопасной установки компонентов
• Применимость в различных отраслях и условиях эксплуатации

Исходя из этого, DIN-рейки Weidmüller — это фундамент качественной сборки распределительных и управляющих систем. Их надёжность, универсальность и соответствие международным стандартам позволяют использовать эти профили в любом промышленном или строительном проекте. Благодаря широкому выбору материалов, конфигураций и поддержке сопутствующих элементов, DIN-рейки Weidmüller обеспечивают максимальную гибкость для проектировщиков и монтажников.
