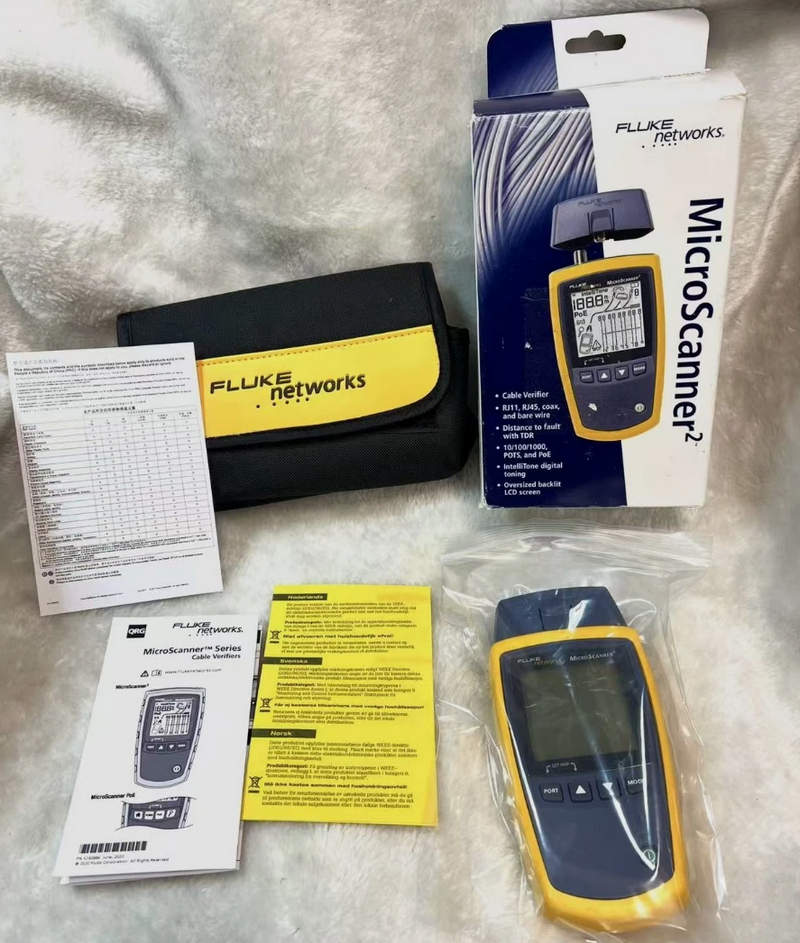

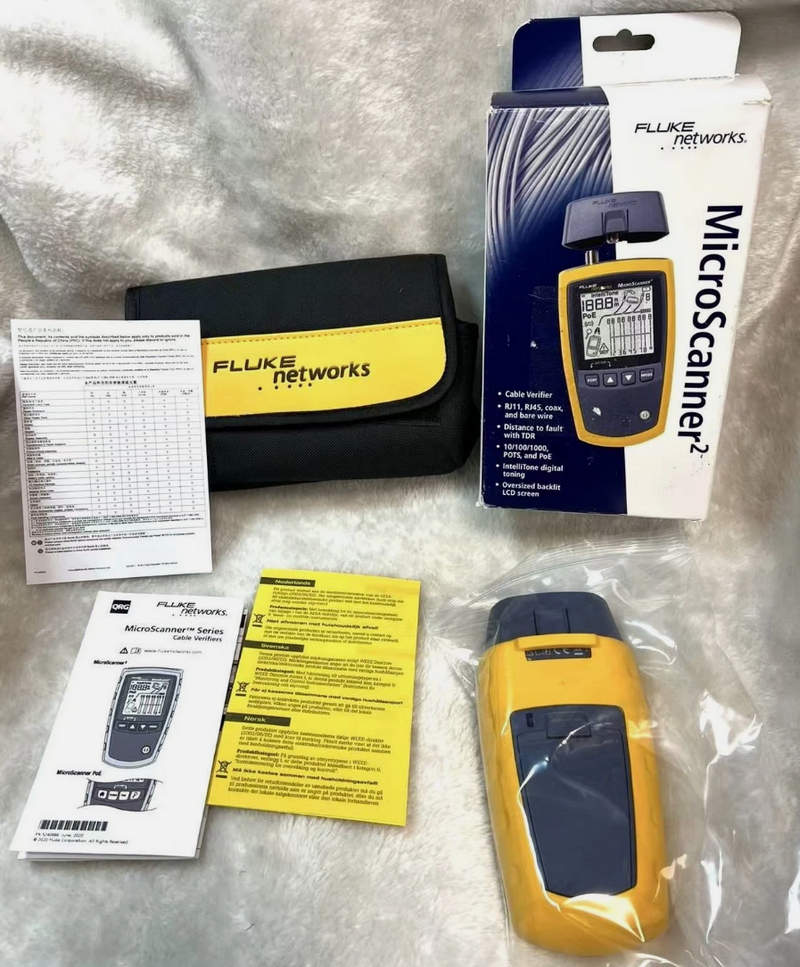

Кабельный тестер Fluke Networks MicroScanner2 MS2-100 — диагностика медных линий связи и Ethernet

При эксплуатации локальных сетей значительная часть неисправностей связана не с активным оборудованием, а с физической инфраструктурой: повреждением жил, неправильной распайкой, ошибками монтажа, плохими соединениями или отсутствием контакта между участками линии. Для быстрого поиска таких проблем используется кабельный тестер Fluke Networks MicroScanner2 MS2-100.

Технические характеристики

Аппаратная часть MicroScanner2 рассчитана на комплексную проверку медных коммуникационных линий без применения большого количества дополнительных адаптеров. Основные параметры тестера следующие:

• тип оборудования — кабельный верификатор медных линий,
• производитель — Fluke Networks,
• модель — MicroScanner2 MS2-100,
• назначение — тестирование голосовых, сетевых и видеокабелей,
• поддерживаемые разъёмы — RJ45, RJ11, F-connector,
• поддерживаемые среды — витая пара UTP, FTP, SSTP и коаксиальные кабели,
• максимальная длина измеряемого кабеля — до 460 м,
• разрешение измерения длины — 0,3 м,
• определение расстояния до повреждения — предусмотрено,
• проверка распиновки — по стандартам TIA-568A/B,
• идентификация удалённых адаптеров — предусмотрена,
• определение Ethernet-порта — предусмотрено,
• определяемые скорости Ethernet — 10/100/1000 Мбит/с,
• обнаружение PoE — предусмотрено для совместимых устройств IEEE 802.3af,
• цифровой генератор тона IntelliTone — встроен,
• аналоговый генератор тона — встроен,
• частота цифрового сигнала IntelliTone — около 500 кГц,
• частоты аналогового тона — 400 Гц и 1 кГц,
• дисплей — монохромный LCD с подсветкой,
• питание — 2 батареи AA,
• типичное время работы — около 20 часов,
• рабочая температура — от 0 до +45 °C,
• температура хранения — от −20 до +60 °C,
• рабочая влажность — до 90 % без конденсации,
• размеры — около 163 × 76 × 36 мм,
• масса — около 300 г без аксессуаров.

Особенности конструкции устройств

Главная особенность Fluke Networks MicroScanner2 заключается в объединении нескольких инструментов проверки кабеля в одном компактном корпусе. Обычно для анализа линии требуются отдельные приборы для определения длины, поиска обрыва, проверки распиновки и обнаружения сетевого оборудования. MicroScanner2 выполняет эти операции комплексно. Работа тестера начинается с анализа электрических характеристик подключённой линии. Прибор определяет состояние каждой жилы и формирует графическую схему соединения. На дисплее отображается фактическая структура кабеля: правильность подключения пар, наличие коротких замыканий, обрывов или ошибок перестановки проводников. Технология измерения длины основана на принципе анализа отражённого сигнала. Тестер отправляет импульс в кабель и фиксирует время возврата отражения от конца линии или места повреждения. По этому времени рассчитывается расстояние. Такой подход позволяет определить не только общий метраж, но и примерное расположение неисправности внутри кабельного участка.

Области применения

Функциональность MicroScanner2 позволяет использовать устройство при строительстве, обслуживании и ремонте различных кабельных систем. Основные направления применения следующие:

• монтаж структурированных кабельных систем,
• проверка кабелей Ethernet,
• диагностика линий Cat5e и Cat6,
• поиск обрывов и коротких замыканий,
• проверка коммутационных панелей,
• обслуживание телекоммуникационных шкафов,
• поиск кабелей в пучках,
• проверка телефонных линий,
• анализ коаксиальных соединений,
• обслуживание систем видеонаблюдения,
• проверка линий PoE,
• поиск ошибок распайки RJ45,
• контроль качества монтажа сетевой инфраструктуры,
• обслуживание промышленных Ethernet-линий,
• поиск причин потери сетевого соединения.

Компания «Олниса» осуществляет поставки профессионального измерительного оборудования, средств диагностики и промышленной электроники, включая продукцию Fluke Networks. В ассортименте представлены кабельные тестеры, среди которых Fluke Networks MicroScanner2 MS2-100. Заказчикам доступны технические консультации по характеристикам, функциям и комплектации измерительного оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Практические достоинства MicroScanner2 связаны с объединением нескольких функций проверки кабельных систем в одном приборе. Ключевыми преимуществами модели являются:

• универсальность для разных типов медных линий,
• быстрое определение неисправностей,
• графическое отображение результатов,
• встроенная технология IntelliTone,
• компактное исполнение,
• удобная работа в полевых условиях,
• поддержка Ethernet-диагностики,
• наличие проверки PoE,
• прочный корпус,
• простота эксплуатации.

Таким образом, кабельный тестер Fluke Networks MicroScanner2 MS2-100 предназначен для профессиональной проверки медных коммуникационных линий и поиска неисправностей в сетевой инфраструктуре. Прибор объединяет измерение длины до 460 м, анализ распиновки, определение расстояния до повреждения, трассировку кабелей и обнаружение активных сетевых устройств.
