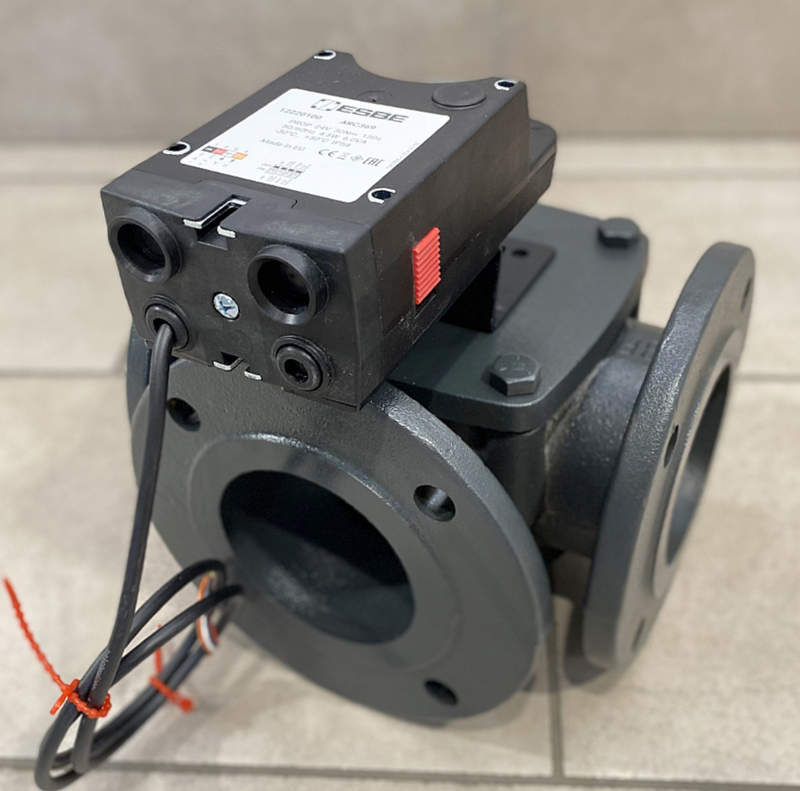

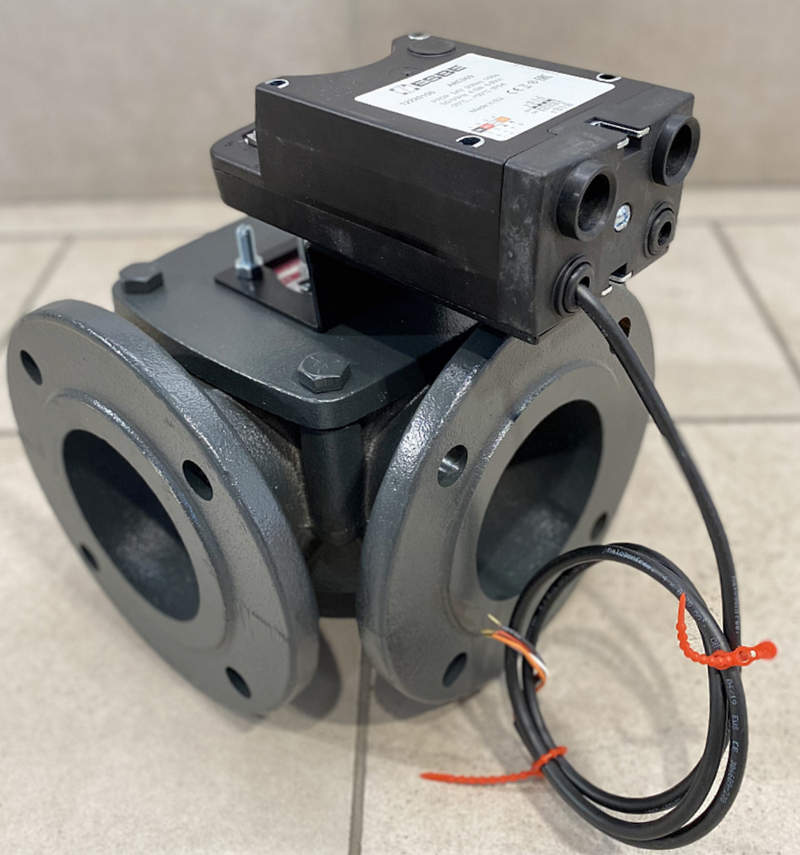

ESBE 150 трёхходовой смесительный клапан для точного управления потоками в системах отопления и охлаждения

Эффективная работа современных тепловых систем зависит не только от мощности источника энергии, но и от способности оборудования правильно распределять рабочую среду между отдельными контурами. Для регулирования температуры теплоносителя и изменения направления движения жидкости применяются специальные регулирующие устройства, среди которых важное место занимают поворотные клапаны. Трёхходовой клапан ESBE 150 предназначен для управления потоками в инженерных системах, где требуется стабильное смешивание или разделение рабочих сред. Модель ESBE 150 относится к категории регулирующей арматуры, используемой в отопительных и охлаждающих установках.

Технические характеристики

Ниже рассмотрим основные параметры трёхходового клапана ESBE 150:

• категория оборудования — поворотный смесительный клапан для систем отопления и охлаждения,
• модель — ESBE 150,
• тип устройства — трёхходовой регулирующий клапан,
• условный диаметр исполнения — DN 150,
• пропускная характеристика Kvs — 400 м³/ч,
• тип присоединения — фланцевое соединение,
• класс давления — PN 6,
• максимальная температура рабочей среды — до 110 °C,
• минимальная температура рабочей среды — до −10 °C,
• максимальный перепад давления — 50 кПа,
• рабочая среда — вода, водогликолевые смеси с содержанием гликоля до 50% и водно-этанольные смеси до 28%,
• материал корпуса — чугун EN-JL 1030,
• материал уплотнительных элементов — EPDM,
• угол поворота регулирующего элемента — 90°,
• режим эксплуатации — смешивание потоков или распределение рабочей среды.

Особенности конструкции устройств

Конструкция клапана ESBE 150 разработана для выполнения задач, связанных с точным изменением направления и соотношения потоков жидкости внутри инженерного контура. Основным рабочим элементом устройства является поворотный механизм, который изменяет положение внутренних каналов и тем самым регулирует прохождение теплоносителя между подключёнными линиями. Корпус ESBE 150 изготовлен из прочного чугуна, что позволяет использовать оборудование в системах с постоянными гидравлическими нагрузками. Внутренняя часть клапана обеспечивает плавное перераспределение рабочей среды без резких изменений режима движения жидкости. Благодаря такой конструкции устройство может применяться как для смешивания потоков различной температуры, так и для их разделения по отдельным направлениям. Особенностью модели является возможность совместного использования с приводными механизмами ESBE. При оснащении соответствующим приводом клапан может входить в состав автоматизированных систем регулирования температуры. При ручном управлении положение регулирующего элемента изменяется непосредственно оператором, что позволяет использовать оборудование в простых контурах без дополнительной автоматики. Крупногабаритное исполнение ESBE 150 с фланцевым подключением рассчитано на применение в системах с большим объёмом циркулирующей жидкости. Конструкция предусматривает удобный контроль положения клапана благодаря визуальному индикатору настройки. Основные элементы устройства выполнены с учётом возможности длительной эксплуатации и сохранения рабочих характеристик при постоянном воздействии теплоносителя.

Области применения

Ключевыми направлениями использования клапана ESBE 150 являются:

• промышленные системы отопления с большим расходом теплоносителя,
• тепловые пункты и распределительные узлы,
• системы охлаждения производственных объектов,
• инженерные комплексы зданий различного назначения,
• установки регулирования температуры в крупных трубопроводных контурах.

Компания «Олниса» осуществляет поставку промышленного оборудования, включая регулирующие клапаны ESBE 150. В ассортименте представлены технические решения для отопительных, промышленных и инженерных систем. Компания предоставляет технические консультации по представленному оборудованию и обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Основными преимуществами ESBE 150 являются:

• надёжность при интенсивной эксплуатации,
• точность регулирования потоков,
• прочная конструкция,
• длительный срок службы,
• универсальность применения,
• стабильность работы.

Таким образом, трёхходовой клапан ESBE 150 является функциональным элементом инженерных систем, предназначенным для управления движением теплоносителя и регулирования параметров рабочих контуров. Благодаря прочному корпусу, фланцевому исполнению и возможности интеграции с приводами ESBE оборудование подходит для использования в масштабных отопительных и охлаждающих системах. Компания «Олниса» выполняет поставку клапанов ESBE 150 и другого промышленного оборудования. Благодаря техническим консультациям и оперативной доставке по всей стране компания обеспечивает доступ к качественным решениям для инженерных и производственных объектов.
