Измерительный преобразователь уровня Endress+Hauser FMP51 для сложных промышленных процессов

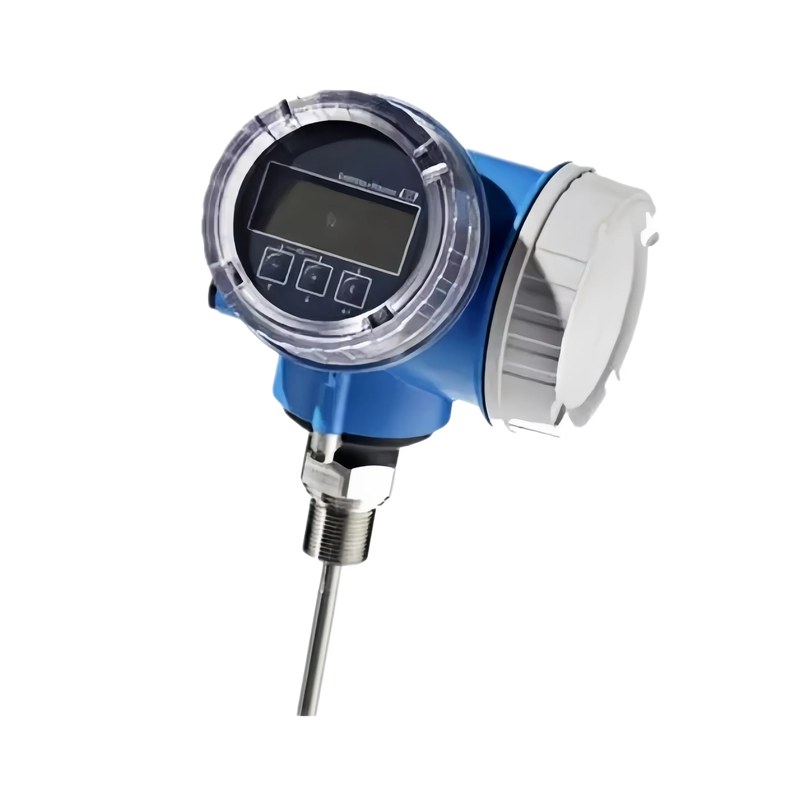

Endress+Hauser Levelflex FMP51 представляет собой промышленный уровнемер направляемого радиолокационного типа для непрерывного измерения уровня жидкостей в резервуарах, технологических аппаратах, накопительных емкостях и колоннах. Прибор сохраняет стабильность измерения при изменении плотности, давления, температуры и диэлектрических свойств продукта. Электромагнитный импульс проходит вдоль зонда, отражается от поверхности среды и возвращается к электронному модулю, определяющему расстояние по времени прохождения сигнала.
Технические характеристики
Ниже перечислены основные технические параметры Endress+Hauser Levelflex FMP51:
- принцип измерения — направляемая импульсная радиолокация с прохождением сигнала вдоль зонда,
- измеряемая величина — уровень жидкости и расстояние от опорной точки прибора до поверхности,
- максимальный диапазон измерения — до 45 м в зависимости от исполнения зонда и свойств среды,
- типичная погрешность измерения — около ±2 мм при корректной установке и устойчивом эхосигнале,
- повторяемость результата — приблизительно ±1 мм в типовых условиях эксплуатации,
- рабочее давление процесса — ориентировочно от -1 до 40 бар для распространенных исполнений,
- температура технологической среды — примерно от -50 до +200 C в зависимости от исполнения,
- температура окружающей среды электронного блока — обычно от -40 до +80 C,
- аналоговый выход — 4–20 мА с цифровой связью по протоколу HART,
- цифровые интерфейсы — PROFIBUS PA и FOUNDATION Fieldbus в соответствующих исполнениях,
- варианты измерительного элемента — тросовый, стержневой и коаксиальный зонд,
- материалы смачиваемых частей — коррозионностойкие металлические сплавы и специальные материалы,

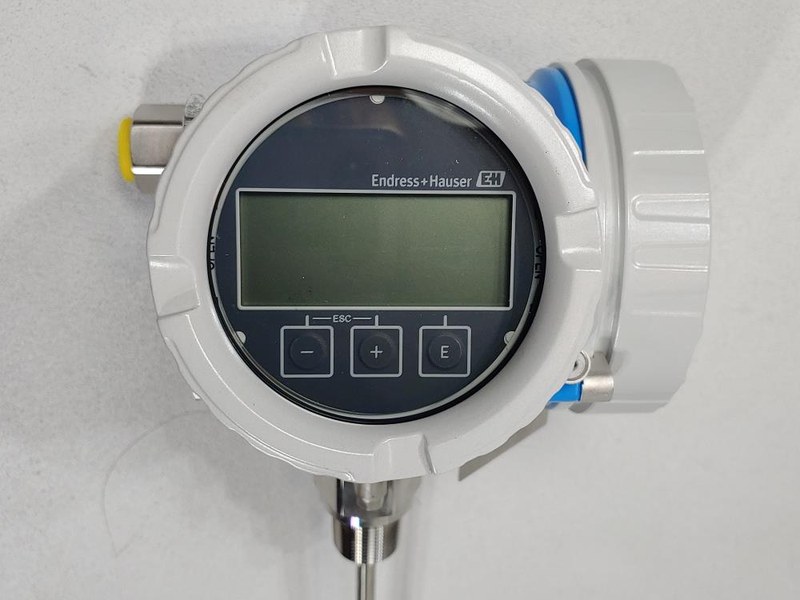

- индикация — локальный дисплей для измеренного значения, параметров и диагностических сообщений,
- диагностика — контроль качества отраженного сигнала, электроники, конфигурации и измерительного контура,
- функциональная безопасность — возможность применения в контурах SIL при соответствующей сертифицированной конфигурации.
Особенности конструкции
Ключевой частью Levelflex FMP51 является зонд, задающий траекторию радиолокационного импульса. Энергия распространяется вдоль металлического проводника, а при достижении поверхности жидкости частично отражается обратно. Процессор фиксирует интервал между отправкой и приемом импульса, затем рассчитывает расстояние и уровень с учетом заданной геометрии емкости. Тросовый зонд применяется при большой высоте резервуара и значительных измерительных расстояниях. Стержневой вариант обеспечивает жесткую геометрию чувствительной части, а коаксиальное исполнение локализует путь сигнала и уменьшает влияние окружающих металлических объектов. Алгоритмы обработки позволяют распознавать паразитные отражения от патрубков, мешалок и внутренних деталей. Электронный блок объединяет генератор импульсов, приемный тракт, процессор, цепи питания и интерфейсы связи. Алгоритмы анализируют отраженный сигнал, контролируют его амплитуду и формируют диагностические сообщения. Настройка нулевой и конечной точки связывает измеренное расстояние с уровнем, объемом или процентом заполнения. Локальная индикация позволяет контролировать состояние прибора на объекте.
Области применения
Ниже представлены основные области использования FMP51 в промышленных системах:
- резервуары хранения воды, растворов, нефтепродуктов и химических жидкостей,
- технологические аппараты с изменяющимися температурой и давлением,
- буферные и накопительные емкости производственных линий,
- реакторы, сепараторы и колонные аппараты с непрерывным контролем заполнения,
- системы водоподготовки и очистки технологических стоков,
- емкости пищевого, химического, энергетического и нефтегазового производства,
- автоматизированные узлы управления запасом и расходованием жидкого продукта,
- технологические участки, где свободное пространство ограничено внутренними конструкциями.
Таким образом, Endress+Hauser Levelflex FMP51 является современным средством непрерывного контроля уровня жидкостей, сочетающим направляемую радиолокационную технологию, высокую точность и устойчивую обработку отраженного сигнала. Разные исполнения зондов позволяют применять прибор в резервуарах и аппаратах с различной геометрией и условиями процесса. Стандартные промышленные интерфейсы обеспечивают интеграцию уровнемера в системы управления. Компания «Олниса» выступает поставщиком промышленного оборудования Endress+Hauser для российских предприятий. Через «Олниса» могут поставляться уровнемеры Levelflex FMP51 и другое оборудование для промышленных систем измерения и автоматизации. Поставка ориентирована на предприятия, которым требуется надежная измерительная техника для эксплуатации в технологических процессах.
