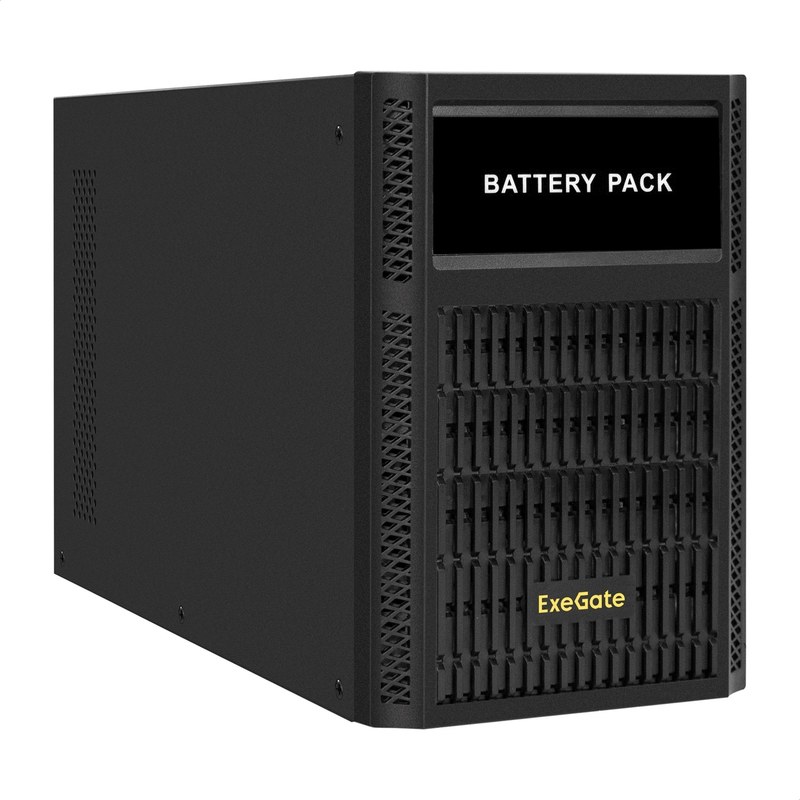

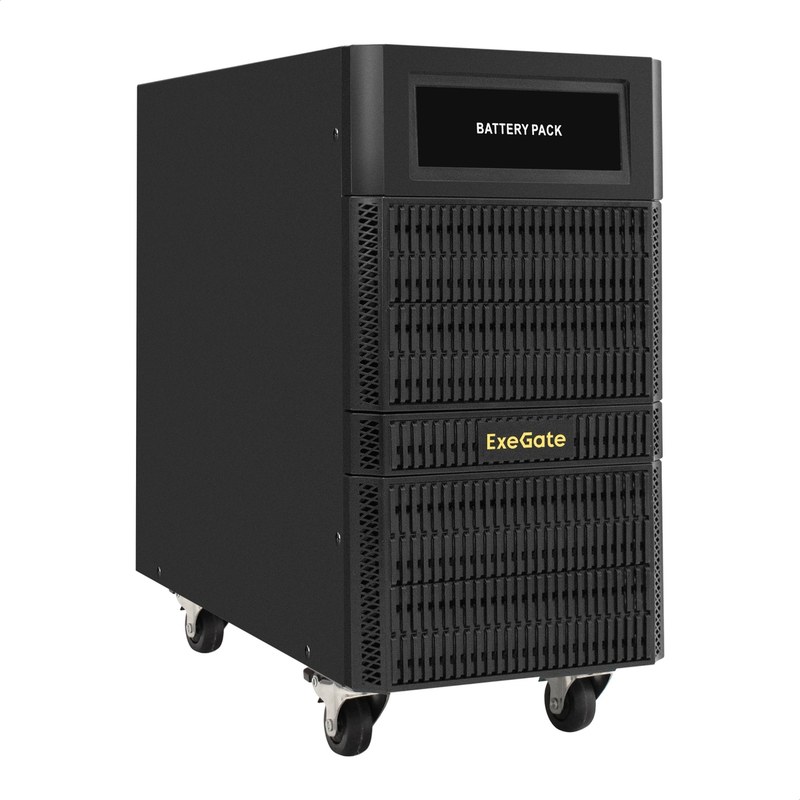

Дополнительная энергия для ИБП с батарейным блоком ExeGate
Батарейный блок ExeGate представляет собой внешний аккумуляторный модуль для увеличения времени автономной работы источников бесперебойного питания. Устройство подключается к совместимому ИБП и формирует дополнительный запас энергии, используемый при исчезновении или значительном отклонении сетевого напряжения. Параметры определяются исполнением блока. Работа модуля основана на накоплении энергии в свинцово-кислотных аккумуляторах VRLA. В штатном режиме батареи заряжаются от ИБП, а при переходе на автономное питание отдают постоянный ток во входную цепь инвертора.
Технические характеристики
Ниже приведены типовые параметры батарейных блоков ExeGate, которые могут различаться в зависимости от конкретного исполнения:
- тип аккумуляторов — герметичные свинцово-кислотные VRLA с рекомбинацией газов,
- номинальное напряжение одного аккумулятора — 12 В,
- емкость одного аккумулятора — 7 А·ч, 9 А·ч или иное предусмотренное исполнением значение,
- количество аккумуляторов — обычно 4, 6, 8, 16,
- напряжение батарейной цепи — 48, 72, 96, 192 В либо согласованное с ИБП значение,
- рабочий режим — буферный заряд с автоматическим переходом на разряд при пропадании сети,
- напряжение подзаряда одной 12-вольтовой батареи — ориентировочно 13,5–13,8 В при 20–25 C,
- напряжение циклического заряда — приблизительно 14,4–15,0 В на аккумулятор,
- рекомендуемая температура эксплуатации — около 0–40 C,
- оптимальная температура для сохранения ресурса — примерно 20–25 C,
- автономная работа — от нескольких минут до десятков минут и более в зависимости от нагрузки и емкости,
- подключение к ИБП — силовым кабелем через специализированный разъем постоянного тока,
- размещение — напольное, стоечное либо универсальное в зависимости от корпуса,
- обслуживание батарей — без долива электролита в течение штатного срока эксплуатации.
Энергетические параметры определяются схемой соединения батарей. При последовательном соединении суммируется напряжение, а емкость в ампер-часах остается равной емкости одной ветви. При параллельном соединении одинаковых ветвей напряжение сохраняется, а емкость увеличивается. Например, четыре аккумулятора по 12 В и 9 А·ч, соединенные последовательно, образуют цепь 48 В с емкостью 9 А·ч и номинальным запасом энергии около 432 Вт·ч без учета потерь.
Особенности конструкции
Конструкция батарейного блока включает корпус, держатели аккумуляторов, токоведущие перемычки, силовую проводку, разъем подключения и элементы электрической защиты. Корпус выполняет несущую и защитную функции, фиксирует тяжелые аккумуляторы и снижает вероятность механического воздействия на клеммы и соединения. Аккумуляторы объединяются проводниками, рассчитанными на значительный постоянный ток. Для надежности контактов применяются изолированные наконечники и соединительные элементы с низким переходным сопротивлением. В цепи могут использоваться предохранители или автоматические устройства, ограничивающие последствия короткого замыкания и перегрузки. Вентиляционные отверстия обеспечивают теплообмен внутри корпуса. Принцип работы определяется совместной логикой ИБП. При наличии сети источник питает нагрузку и поддерживает заряд батарей. После пропадания входного напряжения постоянный ток батарей поступает на инвертор, где преобразуется в переменное напряжение требуемых параметров. После восстановления сети ИБП возвращается к штатной работе и восполняет заряд аккумуляторов.
Области применения
Ниже перечислены основные направления использования внешнего батарейного блока ExeGate:
- серверные стойки и небольшие центры обработки данных,
- сетевые коммутаторы, маршрутизаторы и системы хранения данных,
- телекоммуникационные шкафы и узлы связи,
- рабочие станции, диспетчерские и операторские места,
- системы видеонаблюдения и контроля доступа,
- промышленные компьютеры, контроллеры и шкафы автоматизации,
- кассовые, терминальные и информационные комплексы,
- лабораторное, измерительное и диагностическое оборудование,
- инфраструктурные устройства, требующие корректного завершения работы при отключении сети.
Таким образом, батарейный блок ExeGate является функциональным элементом системы бесперебойного питания, предназначенным для накопления энергии и увеличения длительности автономной работы нагрузки. Его параметры определяются напряжением батарейной цепи, емкостью аккумуляторов, количеством элементов, мощностью потребителей и алгоритмом заряда ИБП. Использование внешнего аккумуляторного модуля повышает устойчивость серверной, телекоммуникационной и промышленной инфраструктуры к нарушениям электроснабжения. Компания «Олниса» поставляет батарейные блоки ExeGate для систем резервного электропитания различного назначения. Поставка оборудования через «Олниса» позволяет комплектовать объекты аккумуляторными модулями для организации надежной инфраструктуры бесперебойного питания.
